Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: CGS
Numero di modello: DLY5
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10Working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Freno elettromagnetico industriale di DLY5Series |
Diametro interno: |
75-250mm |
Diametro esterno: 85-253mm: |
85-253mm |
Lunghezza: |
34.5-70.5mm |
Garanzia: |
12 mesi |
Supporto su misura: |
OEM, ODM |
Tipo: |
Freno a disco |
Nome: |
Freno elettromagnetico industriale di DLY5Series |
Diametro interno: |
75-250mm |
Diametro esterno: 85-253mm: |
85-253mm |
Lunghezza: |
34.5-70.5mm |
Garanzia: |
12 mesi |
Supporto su misura: |
OEM, ODM |
Tipo: |
Freno a disco |

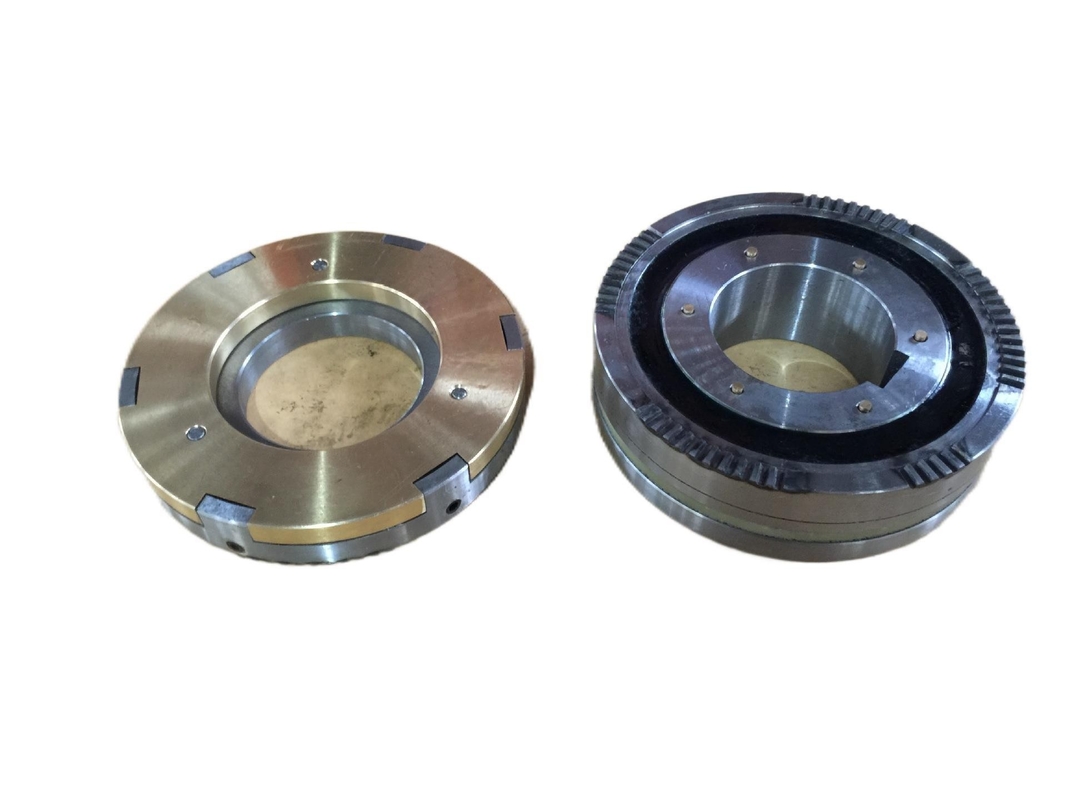

Freno a disco elettromagnetico del ritardatore elettromagnetico del freno di serie DLY5
Introduzione di prodotti
Di Eze) tipo innesto elettromagnetico della mandibola Dly5 (serie con l'anello di contatto
Di Eze) l'innesto elettromagnetico incastonato dente dell'anello di contatto Dly5 (serie è un azionatore utilizzato nel sistema di trasmissione meccanico per combinare o separare la parte laterale movente e la parte laterale determinata di moto rotatorio con l'aiuto di forza elettromagnetica, in modo da realizzare la trasmissione di moto e di potere
La tensione standard di funzionamento della frizione è di 24 volt di CC in generale, è facile da realizzare automatico e telecomandato usando un circuito semplice composto di commutatori, bottoni, contattori, commutatori di viaggio ed altre componenti elettriche ordinarie, in modo da soddisfare le richieste del cambio di velocità, commutazione, cominciante e posizionante del sistema di trasmissione meccanico.
Questa serie di frizioni trasmette la coppia di torsione per mezzo dell'impegno dei denti fini sul fronte dell'estremità. Di conseguenza, rispetto alla frizione di piatto di attrito della stessa specificazione, non ha il piccolo volume, attrito e riscaldamento, la separazione completa dopo interruzione di corrente, nessuna coppia di torsione non a vuoto e può essere adatta ad entrambi lavoro secco ed umido. La frizione si combina rigidamente. Può combinarsi soltanto nello stato di a bassa velocità. È adatto se è a riposo o quando la velocità relativa è sincrona.
La frizione può funzionare attendibilmente nelle seguenti circostanze:
1. La temperatura dell'aria ambiente è - ℃ 5 - + ℃ 40.
2. Nel medium senza rischio di esplosione e non c'è gas e polvere conduttiva sufficienti per corrodere il metallo e l'isolamento di danno nel medium.
3. La frizione funzionerà nello stato di olio lubrificante.
4. La fluttuazione di tensione della bobina della frizione non supererà + 5% e - 15% di tensione nominale.
5. L'altitudine del sito dell'installazione della frizione non supererà 2000 metri.
Parametri dei prodotti
| DIMENSIONE | Demensions radiale | Demensions assiale | ||||||||||||||||
| D1 | D2 | D3 | D4 | d1 | d2 | Φ | h | e | J | K | L | L1 | L2 | L3 | L4 | L5 | δ | |
| DLY5-2A | 75 | 65 | 55 | 75 | 45 | 39,5 | 25 | 27,6 | 8 | 2*4 | 4-M4 | 33 | 18,6 | 1,5 | 6,5 | 8 | 8 | 0,4 |
| DLY5-5A | 90 | 75 | 64 | 90 | 53 | 49 | 30 | 32,6 | 8 | 2*5 | 4-M5 | 40 | 24,1 | 2 | 6,5 | 8 | 9 | 0,5 |
| DLY5-10A | 105 | 85 | 75 | 105 | 65 | 57 | 40 | 42,9 | 12 | 2*5 | 4-M5 | 45 | 26,6 | 2 | 6,5 | 8 | 10,5 | 0,5 |
| DLY5-16A | 115 | 100 | 85 | 115 | 70 | 62 | 45 | 48,3 | 14 | 2*6 | 4-M6 | 50 | 29,6 | 2 | 6,5 | 8 | 12,5 | 0,5 |
| DLY5-25A | 125 | 105 | 90 | 125 | 75 | 68 | 50 | 53,6 | 16 | 2*8 | 4-M6 | 58 | 33,9 | 2,5 | 6,5 | 8 | 15,5 | 0,6 |
| DLY5-40A | 140 | 115 | 100 | 140 | 85 | 74 | 60 | 64 | 18 | 2*10 | 6-M6 | 67 | 40 | 2,5 | 7,5 | 10 | 17 | 0,6 |
| DLY5-63A | 160 | 130 | 115 | 160 | 95 | 85 | 70 | 74,3 | 20 | 2*10 | 6-M8 | 75 | 42 | 3 | 7,5 | 10 | 19,5 | 0,7 |
| DLY5-100A | 185 | 155 | 135 | 182 | 115 | 97 | 70 | 74,3 | 20 | 2*12 | 6-M8 | 85 | 49 | 3 | 7,5 | 10 | 21 | 0,7 |
| DLY5-160A | 215 | 180 | 158 | 215 | 130 | 114 | 85 | 95,8 | 22 | 2*12 | 6-M10 | 100 | 58 | 3,5 | 8,5 | 10 | 25,5 | 0,9 |
| DLY5-250A | 250 | 210 | 190 | 250 | 150 | 130 | 85 | 95,8 | 22 | 2*12 | 6-M12 | 115 | 66 | 3,5 | 8,5 | 10 | 26 | 0,9 |
Installazione:
la frizione 1.The può essere installata o in orizzontale o dentro verial, se montasse nessun il alex,
grado coaxlal fra l'azionamento e l'albero secondario non dovrebbe superare 0.05mm,
e deve assicurare il σ del valore di spazio del lavoro.
i denti 2.The di entrambe l'estremità dovrebbero essere puliti prima del montaggio della frizione.
l'azionamento di 3.The e le parti determinate della frizione devono essere riparati nella direzione assiale, suo muoversi assiale fanno non permesso.
