Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: LMS3
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |
Di dispositivo di accoppiamento della prugna di LMS |
Garanzia: |
12 mesi |
Dimensione di foro: |
30-32mm |
Lunghezza: |
40mm |
Peso: |
0.0.34KG |
Touque: |
100 |
Modello: |
Di dispositivo di accoppiamento della prugna di LMS |
Garanzia: |
12 mesi |
Dimensione di foro: |
30-32mm |
Lunghezza: |
40mm |
Peso: |
0.0.34KG |
Touque: |
100 |

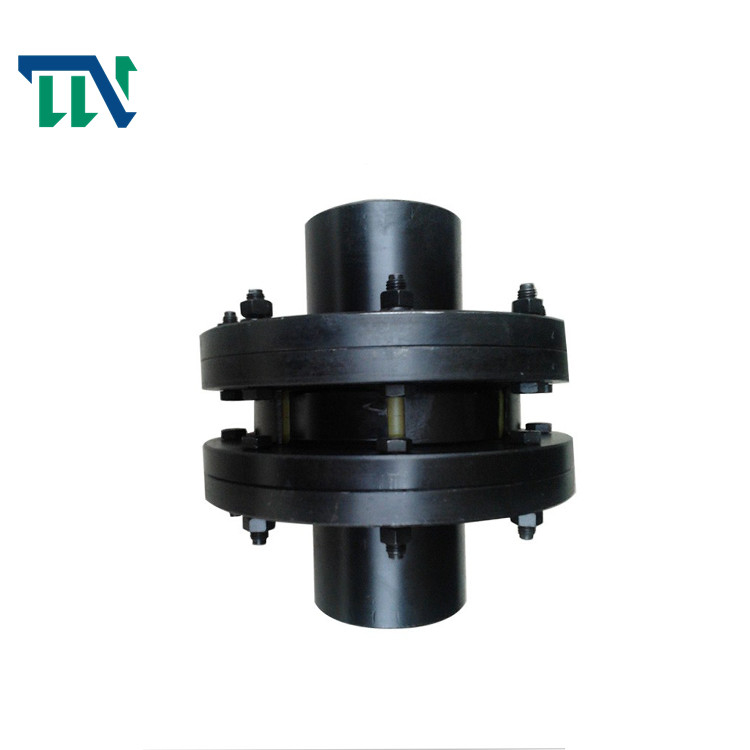

LMS1 il tipo Plum Blossom Elastic Coupling Doule flangia asse per estrazione mineraria
I prodotti caratterizza
Caratteristica principale
1. Collegamento intermedio dell'elastomero
2. Può assorbire la vibrazione, compensare la deviazione radiale, angolare ed assiale
3. Resistenza di olio ed isolamento elettrico
4. Le caratteristiche in senso orario ed in senso antiorario di rotazione sono esattamente le stesse
5. Riparazione con le viti di posizionamento
Campo di applicazione
Gli accoppiamenti della prugna sono ampiamente usati nelle macchine utensili di CNC, nei torni di CNC, nei centri di lavorazione, nelle macchine per incidere, fresatrici di CNC, gong del computer, macchinario metallurgico, macchinario minerario, macchinario del petrolio, macchinario chimico, macchina di sollevamento, macchinario del trasporto, macchinario dell'industria leggera, macchinario del tessuto, pompe, fan, ecc.
Parametri dei prodotti
| Tipo | Coppia nominale (Tn/Nm) | Velocità (NP) |
Foro dell'asse diametro |
Lunghezza del foro dell'asse | LO | D | D1 | Tipo di parti elastiche | Massachussets | Inerzia rotatoria | ||||||||||||||
| Durezza delle parti elastiche | LM |
LMD , LMS |
(d1, d2, laDZ) | Tipo di Y | J1, tipo di Z | L | LM | LMD | LMS |
LMD , LMS |
LM | LMD | LMS | LM | LMD | LMS | ||||||||
| a/HA | b/HD | L | (r | |||||||||||||||||||||
| 80+5 | 60+5 | rmin-1 | Millimetro | chilogrammo | kg/m2 | |||||||||||||||||||
| LM1 | 25 | 45 | 15300 | 8500 | 12,14 | 32 | 27 | 35 | 86 | 92 | 98 | 50 | 90 | MT1-a - b | 0,66 | 1,21 | 1,33 | 0,0002 | 0,0008 | 0,0013 | ||||
| LMD1 | 16,18,19 | 42 | 30 | |||||||||||||||||||||
| LMS1 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| 25 | 62 | 44 | ||||||||||||||||||||||
| LM2 | 50 | 100 | 1200 | 7600 | 16,18,19 | 42 | 30 | 38 | 95 | 101,5 | 108 | 60 | 100 | MT2-a - b | 0,93 | 1,65 | 1,74 | 0,0004 | 0,0014 | 0,0021 | ||||
| LMD2 | 20,22,24 | 52 | 38 | |||||||||||||||||||||
| LMS2 | 25,28 | 62 | 44 | |||||||||||||||||||||
| 30 | 82 | 60 | ||||||||||||||||||||||
| LM3 | 100 | 200 | 10900 | 6900 | 20,22,24 | 52 | 38 | 40 | 103 | 110 | 117 | 70 | 110 | MT3-a - b | 1,41 | 2,36 | 2,33 | 0,0009 | 0,0024 | 0,0034 | ||||
| LMD3 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS3 | 30,32 | 82 | 60 | |||||||||||||||||||||
| LM4 | 140 | 280 | 9000 | 6200 | 22,24 | 52 | 38 | 45 | 114 | 122 | 130 | 85 | 125 | MT4-a - b | 2,18 | 3,56 | 3,38 | 0,002 | 0,005 | 0,0064 | ||||
| LMD4 | 25,28 | 62 | 44 | |||||||||||||||||||||
| LMS4 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| 40 | 112 | 84 | ||||||||||||||||||||||
| LM5 | 350 | 400 | 7300 | 5000 | 25,28 | 62 | 44 | 50 | 127 | 138,5 | 150 | 105 | 150 | MT5-a - b | 3,6 | 6,36 | 6,07 | 0,005 | 0,0135 | 0,0175 | ||||
| LMD5 | 30,32,35,38 | 82 | 60 | |||||||||||||||||||||
| LMS5 | 40,42,45 | 112 | 84 | |||||||||||||||||||||
| LM6 | 400 | 710 | 6100 | 4100 | 30,32,35,38 | 82 | 60 | 55 | 143 | 155 | 167 | 185 | 185 | MT6-a - b | 6,07 | 10,77 | 10,47 | 0,0114 | 0,0329 | 0,0444 | ||||
| LMD6 | ||||||||||||||||||||||||
| LMS6 | 40,42,45,48 | 112 | 84 | |||||||||||||||||||||
| LM7 | 630 | 1120 | 5300 | 3700 | 35*, 38* | 82 | 60 | 60 | 159 | 172 | 185 | 205 | 205 | MT7-a - b | 9,09 | 15,3 | 14,22 | 0,0232 | 0,0581 | 0,0739 | ||||
| LMD7 | ||||||||||||||||||||||||
| LMS7 |
40*, 42*, 45,48, 50,55 |
112 | 84 | |||||||||||||||||||||
| LM8 | 1120 | 2240 | 4500 | 3100 | 45*, 48*, 50,55,56 | 112 | 84 | 70 | 181 | 195 | 209 | 170 | 240 | MT8-a - b | 13,56 | 22,72 | 21,16 | 0,0468 | 0,1175 | 0,1493 | ||||
| LMD8 | ||||||||||||||||||||||||
| LMS8 | 60,63,65 | 142 | 107 | |||||||||||||||||||||
| LM9 | 1800 | 3550 | 3800 | 2800 | 50*, 55*, 56* | 112 | 84 | 80 | 208 | 224 | 240 | 200 | 270 | MT9-a - b | 21,4 | 34,44 | 30,7 | 0,1041 | 0,2333 | 0,2767 | ||||
| LMD9 | 60,63,65,70,71,75 | 142 | 107 | |||||||||||||||||||||
| LMS9 | 80 | 172 | 132 | |||||||||||||||||||||
| LM10 | 2800 | 5600 | 3300 | 2500 |
60*, 63*, 65*, 70, 71,75 |
142 | 107 | 90 | 230 | 248 | 268 | 230 | 305 | MT10-a - b | 32,03 | 51,36 | 44,55 | 0,2105 | 0,4594 | 0,5262 | ||||
| LMD10 | 80,85,90,95 | 172 | 132 | |||||||||||||||||||||
| LMS10 | 100 | 212 | 167 | |||||||||||||||||||||
| LM11 | 4500 | 9000 | 2900 | 2200 | 71*, 71*, 75* | 142 | 107 | 100 | 260 | 284 | 308 | 260 | 350 | MT11-a - b | 49,52 | 81,3 | 70,72 | 0,4338 | 0,9777 | 1,1362 | ||||
| LMD11 | 80*, 85*, 90,95 | 172 | 132 | |||||||||||||||||||||
| LMS11 | 100.110.120 | 212 | 167 | |||||||||||||||||||||
| LM12 | 6300 | 12500 | 2500 | 1900 | 80*, 85*, 90*95 | 172 | 132 | 115 | 297 | 321 | 345 | 300 | 400 | MT12-a - b | 73,45 | 115,53 | 99,54 | 0,8205 | 1,751 | 1,9998 | ||||
| LMD12 | 100.110.120.125 | 212 | 167 | |||||||||||||||||||||
| LMS12 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM13 | 11200 | 2000 | 2100 | 1600 | 90*, 95* | 172 | 132 | 125 | 323 | 348 | 373 | 360 | 460 | MT13-a - b | 103,86 | 161,79 | 137,53 | 1,6718 | 3,667 | 3,6719 | ||||
| LMD13 |
100*, 110*, 120*, 125* |
212 | 167 | |||||||||||||||||||||
| LMS13 | 130.140.150 | 252 | 202 | |||||||||||||||||||||
| LM14 | 12500 | 25000 | 1900 | 1500 |
100*, 110*, 120*, 125* |
212 | 167 | 135 | 333 | 358 | 383 | 400 | 500 | MT14-a - b | 127,59 | 196,32 | 165,25 | 2,499 | 4,8669 | 5,1581 | ||||
| LMD14 | 130*, 140*, 150 | 252 | 202 | |||||||||||||||||||||
| LMS14 | 160 | 302 | 242 | |||||||||||||||||||||
