Il rullo di cuscinetti di modo di NSS15 NSS25 NSS60 NSS35 uno guida in folle il cuscinetto della frizione

Brand Name:	Tianniu
Model Number:	Serie del NSS
MOQ:	1 PCS
prezzo:	6
Delivery Time:	giorni 5-10Working
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO-9001

Nome:

Sprag di modo del NSS uno che sopporta invadendo frizione

Materiale:

Acciaio sopportante della GCR 15

Tipo:

I cuscinetti di un modo

Thichness (millimetri):

19-140

Coppia di torsione (nanometro):

2.1-1063

Peso (chilogrammi):

0.01-1.41

Dimensione di foro (millimetri):

6-80

Garanzia:

12 mesi

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

Cuscinetti di modo NSS35 uno

La GCR 15 guida in folle il cuscinetto della frizione

Product Description

Il rullo di cuscinetti di modo di NSS15 NSS25 NSS60 NSS35 uno guida in folle il cuscinetto della frizione

Introduzione di produzione

Le dimensioni del tipo frizione unidirezionale cuneiforme del NSS sono le stesse di quelle dei cuscinetti a sfera profondi della scanalatura di 62 serie (CSK40). È una combinazione di cuscinetto a sfera profondo della scanalatura e di frizione di sprag, che è stata riempita di grasso. La guarnizione può impedire la polvere superiore a 0.3mm entrare nell'interno. La trasmissione di coppia di torsione è sotto forma di misura di interferenza. L'anello esterno è premuto con una struttura abbastanza rigida con tolleranza N6 e l'anello interno è premuto con il diametro esterno dell'asse di lavoro. Nell'installare, attenzione di paga per non battere l'anello interno per premere l'anello esterno nella struttura e per non battere l'anello esterno per premere l'anello interno per schiacciare nel diametro esterno dell'asse. La coppia di torsione della trasmissione è piccola (7.4~260N.m) e la velocità di limite è alta. Ampiamente usato in macchina da stampa, dispositivo per l'impaccettamento, macchinario di alimento, tamburo elettrico, riduttore ed apparecchiatura di collaudo, ecc.

Carattere

1. La serie di NSS-K è tipo frizione della camma

2. Le frizioni hanno stessi diametri della palla media metrica di serie

cuscinetto.

3. Le frizioni richiedono il supporto di cuscinetto di assicurare la concentricità in mezzo

corsa interna ed esterna.

4. Le frizioni devono essere lubrificate prima di mettere in servizio.

5. Eccellente per le applicazioni dove lo spazio è limitato.

Il modo chiave è conforme allo strato 3. di BACCANO 6885.

Parametri dei prodotti

Tipo	Dimensione	Coppia di torsione	Invadere le velocità		Dimensioni						Peso	Coppia di torsione di resistenza
ASSE (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Peso	Coppia di torsione di resistenza
	[millimetro]	[Nanometro]	[min-1]	[min-1]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[chilogrammo]	[Ncm]
	6	2,1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1,3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1,3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1,3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1,4	0,6	0,6	0,05	0,7
	20	40	2200	3300	487	40	14	2,4	0,8	0,8	0,12	1,4
	25	56	1900	2900	52	45,9	15	2,4	0,8	0,8	0,14	2,4
	30	90	1600	2400	62	55	16	2,4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1,2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1,2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1,2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1,2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1,2	1,5	1,41	58

NOTE:
AS6 senza scanalatura. ØD = -0-0,009
Scanalatura AS8-12 a BACCANO 6885,1.
Altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
Le dimensioni di montaggio sono identiche alla serie 62 dei cuscinetti a sfera

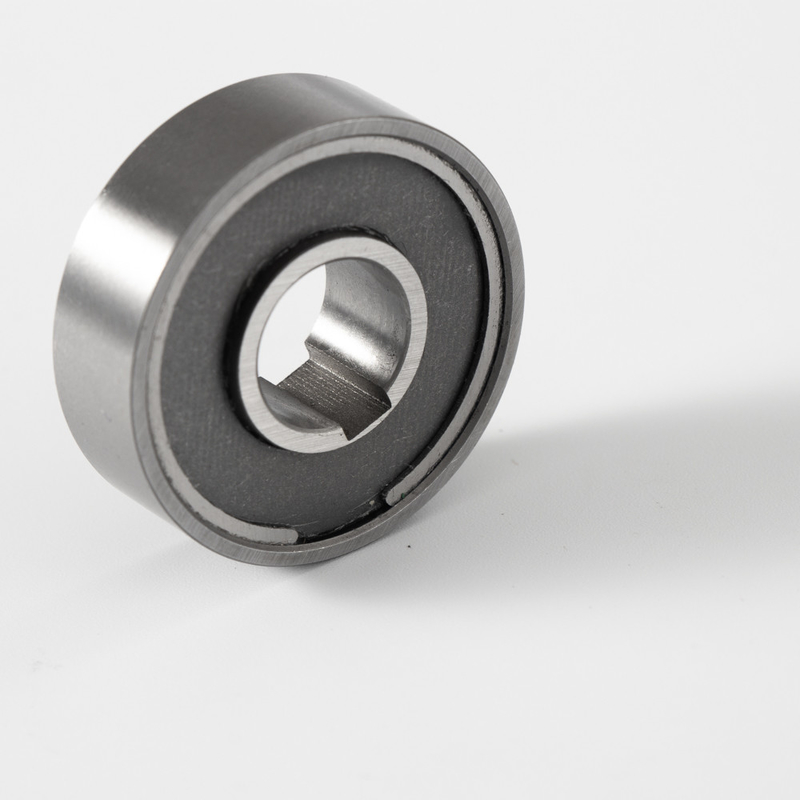

Il rullo di cuscinetti di modo di NSS15 NSS25 NSS60 NSS35 uno guida in folle il cuscinetto della frizione 0
