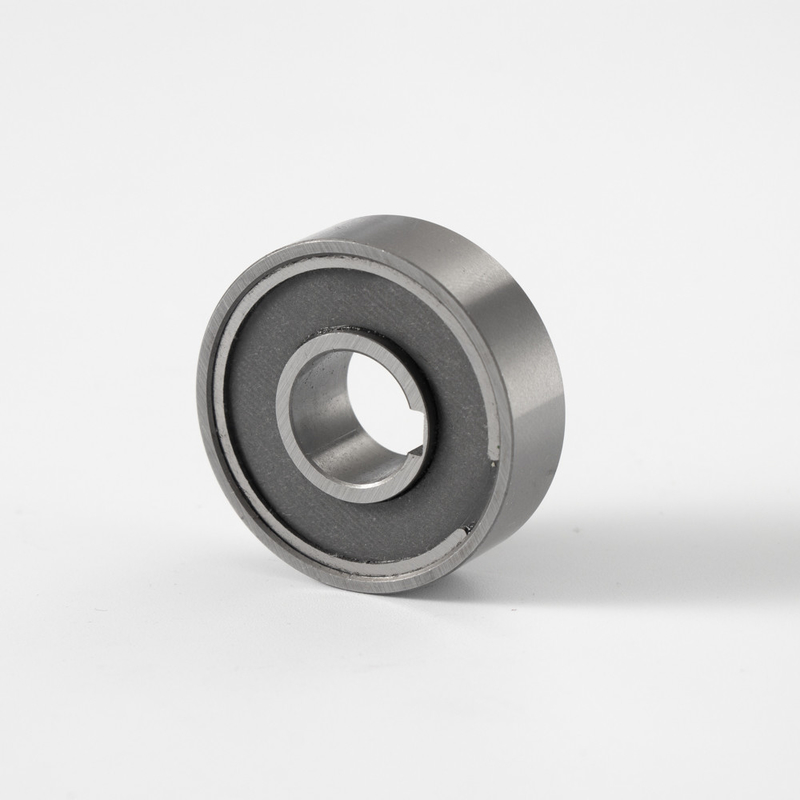

Il rullo di AS15 AS25 AS60 AS35 guida in folle la frizione che sopporta i cuscinetti di un modo

Brand Name:	Tianniu
Model Number:	COME serie
MOQ:	pc 1
prezzo:	negotiate
Delivery Time:	5-10 giorni lavorativi
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO-9001

Nome:

COME uno Sprag di modo che sopporta invadendo frizione

Materiale:

Acciaio per cuscinetti GCR 15

Tipo:

Cuscinetti unidirezionali

Thichness (millimetri):

19-140

Coppia (Nm）:

2.1-1063

Peso (chilogrammi):

0.01-1.41

Dimensione del foro (mm):

6-80

Garanzia:

12 mesi

Imballaggi particolari:

Cartoni via mare spedizione in aereo

Capacità di alimentazione:

10000 al mese

Evidenziare:

Cuscinetti di modo AS35 uno

Il rullo guida in folle il cuscinetto della frizione

GCR15 guidano in folle il cuscinetto della frizione

Product Description

Un rullo dei cuscinetti AS15 AS25 AS60 AS35 di modo guida in folle il cuscinetto della frizione

Introduzione di produzione

Il tipo COSÌ è un tipo di rollet guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali. La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione. Le dimensioni nominali dell'esterno sono le stesse delle serie 62. .ball bearings. Una disposizione tipica è di installare questo tipo accanto ad un cuscinetto di serie 62 all'interno delle stesse tolleranze di posizione, come indicato alla seguente pagina.

Le dimensioni del tipo frizione unidirezionale cuneiforme dell'asse sono le stesse di quelle dei cuscinetti a sfera profondi della scanalatura di 62 serie (CSK40). È una combinazione di cuscinetto a sfera profondo della scanalatura e di frizione di sprag, che è stata riempita di grasso. La guarnizione può impedire la polvere superiore a 0.3mm entrare nell'interno. La trasmissione di coppia di torsione è sotto forma di misura di interferenza. L'anello esterno è premuto con una struttura abbastanza rigida con tolleranza N6 e l'anello interno è premuto con il diametro esterno dell'asse di lavoro. Nell'installare, attenzione di paga per non battere l'anello interno per premere l'anello esterno nella struttura e per non battere l'anello esterno per premere l'anello interno per schiacciare nel diametro esterno dell'asse. La coppia di torsione della trasmissione è piccola (7.4~260N.m) e la velocità di limite è alta. Ampiamente usato in macchina da stampa, dispositivo per l'impaccettamento, macchinario di alimento, tamburo elettrico, riduttore ed apparecchiatura di collaudo, ecc.

Carattere

1. La serie di NSS-K è tipo frizione della camma

2. Le frizioni hanno stessi diametri della palla media metrica di serie

cuscinetto.

3. Le frizioni richiedono il supporto di cuscinetto di assicurare la concentricità in mezzo

corsa interna ed esterna.

4. Le frizioni devono essere lubrificate prima di mettere in servizio.

5. Eccellente per le applicazioni dove lo spazio è limitato.

Il modo chiave è conforme allo strato 3. di BACCANO 6885.

Parametri dei prodotti

Tipo	Dimensione	Coppia di torsione	Invadere le velocità		Dimensioni						Peso	Coppia di torsione di resistenza
ASSE (NSS)	dH7	TKN1)	nimax2)	namax3)	Dr6	D5	L	s	e	f	Peso	Coppia di torsione di resistenza
	[millimetro]	[Nanometro]	[min-1]	[min-1]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[millimetro]	[chilogrammo]	[Ncm]
	6	2,1	5000	7500	19	15,8	6	0,3	0,6	0,3	0,01	0,18
	8	3,8	4300	6500	24	20	8	1,3	0,6	0,6	0,02	0,24
	10	6,8	3500	5200	30	25,9	9	1,3	0,6	0,6	0,03	0,36
	12	13	3200	4800	32	28	10	1,3	0,6	0,6	0,04	0,48
	15	14	2800	4300	35	31	11	1,4	0,6	0,6	0,05	0,7
	20	40	2200	3300	487	40	14	2,4	0,8	0,8	0,12	1,4
	25	56	1900	2900	52	45,9	15	2,4	0,8	0,8	0,14	2,4
	30	90	1600	2400	62	55	16	2,4	0,8	1	0,22	7,8
	35	143	1300	2000	72	64	17	2,5	0,8	1	0,31	9
	40	185	1200	1800	80	72	18	2,5	0,8	1	0,39	10
	45	218	1000	1600	85	77	19	2,5	1,2	1	0,44	11
	50	230	950	1500	90	82	20	2,5	1,2	1	0,49	13
	55	308	800	1300	100	90	21	2,5	1,2	1	0,66	14
	60	508	700	1100	110	100	22	2,5	1,2	1,5	0,81	26
	80	1063	600	900	140	128	26	2,5	1,2	1,5	1,41	58

NOTE:
AS6 senza scanalatura. ØD = -0-0,009
Scanalatura AS8-12 a BACCANO 6885,1.
Altre dimensioni a BACCANO 6885,3
1) × massimo 2 T KN di T =
2) Eccedenze della corsa interna
3) Eccedenze esterne della corsa
Le dimensioni di montaggio sono identiche alla serie 62 dei cuscinetti a sfera

Il rullo di AS15 AS25 AS60 AS35 guida in folle la frizione che sopporta i cuscinetti di un modo 0
