Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di BB
Termini di trasporto & di pagamento
Quantità di ordine minimo: pc 1
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
BB un modo guidar in follee sopportando frizione |
Materiale: |
GCr15 che sopporta acciaio |
Tipo: |
Un sopportare di modo |
Invadere le velocità: |
3600-1800 |
Coppia di torsione (nanometro): |
29-260 nanometro |
Dimensione di foro: |
32.6-71mm |
Peso (chilogrammi): |
50-400 |
Nome: |
BB un modo guidar in follee sopportando frizione |
Materiale: |
GCr15 che sopporta acciaio |
Tipo: |
Un sopportare di modo |
Invadere le velocità: |
3600-1800 |
Coppia di torsione (nanometro): |
29-260 nanometro |
Dimensione di foro: |
32.6-71mm |
Peso (chilogrammi): |
50-400 |

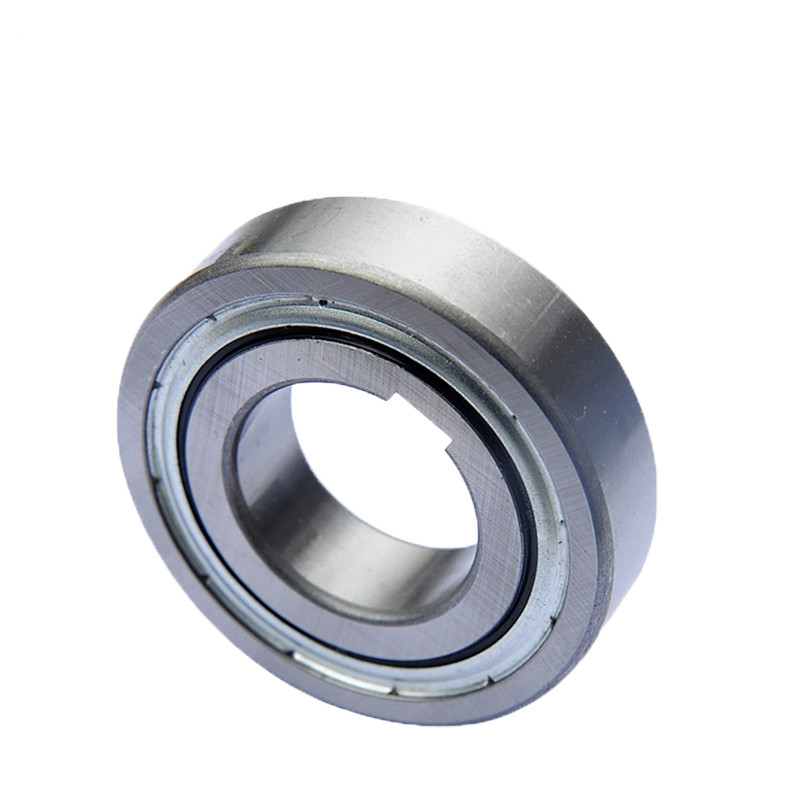

Una frizione della camma di modo che sopporta l'arresto dello Sprag di serie di BB guida in folle la frizione
Introduzione di produzione
1. La serie che di BB un modo guida in folle la frizione del cuscinetto è progettata per l'installazione di misura di stampa.
2. le frizioni di BB, di BB-1K e di BB-2K, sopportare di sostegno e consegnato con grasso hanno protezione della parapolvere
contro le particelle di 0.25mm e più, mentre frizioni di BB-2GD-1K e di BB-2GD, 5mm più ampi della norma
Le serie di BB, hanno guarnizioni speciali del labbro per l'efficace protezione contro tutta la polvere.
3. La serie di BB-2K-K ha una scanalatura sia sulla corsa interna che esterna.
«- K» significa le chiavi spedite insieme alla frizione della camma.
4. Le dimensioni corrette di interferenza all'asse ed all'alloggio devono essere mantenute per ottenere il cuscinetto massimo
e prestazione della frizione.
5. Riferisca alla tavola alla pagina seguente per tolleranza dell'asse e dell'alloggio per ogni serie.
6. il modo di BB-2GD e di BB-1K-K 1 K-K One guidar in follee sopportando la serie della frizione ha una scanalatura sulla corsa interna. Le scanalature, eccetto la dimensione 25 sono fabbricate a BACCANO 6885. 3, BB40-1K-K e BB40-2GD 1K-K sono fabbricati a BACCANO 6885. 1.
7. La freccia sulla corsa interna mostra la direzione di aggancio della corsa interna.
8. Per installare la frizione, utilizzi uno strumento della stampa del diametro appropriato per applicare anche la pressione sopra l'intero fronte
della corsa interna ed esterna.
9. Non martelli o non si applichi l'altra scossa alla frizione.
10. Assicuri che l'alloggio abbia abbastanza forza per resistere alla pressione richiesta per l'installazione adattantesi della stampa
della frizione.
11. Gamma di temperatura di funzionamento: – 30°C a +100°C (consultici per la temperatura che supera questa gamma).
Parametri dei prodotti
Dimensioni e capacità:
| Modello | Coppia di torsione Capacità |
Max. Overrunning | Coppia di torsione di resistenza (N·m) | B |
C |
D | r |
Peso (n) | Sopportare i carichi | |||||||
|
Corsa interna |
Corsa esterna | BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
BB BB-1K-K BB-2K-K |
BB-2GD BB-2GD 1K-K |
Cr | Cuore | |||||
| N·m. | r/min | r/min | N | N | ||||||||||||
| BB15 | 29 | 3600 | 2000 | 0,010 | 0,040 | 11 | 16 | 35 | 15 | 32,6 | 32,45 | 0,6 | 50 | 70 | 5950 | 3230 |
| BB17 | 43 | 3500 | 1900 | 0,010 | 0,050 | 12 | 17 | 40 | 17 | 36,1 | 36,45 | 0,6 | 80 | 100 | 7000 | 3700 |
| BB20 | 61 | 3000 | 1600 | 0,014 | 0,055 | 14 | 19 | 47 | 20 | 41,7 | 42,35 | 1,0 | 120 | 150 | 8500 | 4900 |
| BB25 | 78 | 2500 | 1400 | 0,017 | 0,055 | 15 | 20 | 52 | 25 | 47,1 | 47,05 | 1,0 | 150 | 200 | 10700 | 6300 |
| BB30 | 140 | 2000 | 1100 | 0,030 | 0,058 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1,0 | 230 | 280 | 11900 | 7900 |
| BB35 | 173 | 1800 | 1000 | 0,034 | 0,060 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1,1 | 320 | 410 | 13500 | 9700 |
| BB40 | 260 | 1800 | 900 | 0,040 | 0,080 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1,1 | 400 | 600 | 14500 | 11700 |
Nota: No. del modello ha segnato sulla corsa interna è soltanto «K» per entrambi i «1K» e «2K». (Esempio: il segno «BB25-K» per entrambi
BB25-1K e BB25-2K)
Tolleranza per l'asse e l'alloggio:
| Modello | Diametro dell'asse. | Diametro dell'alloggio. | |
| BB15 | BB15-2GD | 15+0.023+0.012 | 35-0.012-0.028 |
| BB17 | BB17-2GD | 17+0.023+0.012 | 40-0.012-0.028 |
| BB20 | BB20-2GD | 20+0.028+0.015 | 47-0.012-0.028 |
| BB25 | BB25-2GD | 25+0.028+0.015 | 52-0.014-0.033 |
| BB30 | BB30-2GD | 30+0.028+0.015 | 62-0.014-0.033 |
| BB35 | BB35-2GD | 35+0.033+0.017 | 72-0.014-0.033 |
| BB40 | BB40-2GD | 40+0.033+0.017 | 80-0.014-0.033 |
|
Modello |
Diametro dell'asse. | Diametro dell'alloggio. | |
| BB15-1K-K | BB15-2GD 1K-K | 15-0.008-0.028 | 35-0.012-0.028 |
| BB17-1K-K | BB17-2GD 1K-K | 17-0.008-0.028 | 40-0.012-0.028 |
| BB20-1K-K | BB20-2GD 1K-K | 20-0.010-0.031 | 47-0.012-0.028 |
| BB25-1K-K | BB25-2GD 1K-K | 25-0.010-0.031 | 52-0.014-0.033 |
| BB30-1K-K | BB30-2GD 1K-K | 30-0.010-0.031 | 62-0.014-0.033 |
| BB35-1K-K | BB35-2GD 1K-K | 35-0.012-0.037 | 72-0.014-0.033 |
| BB40-1K-K | BB40-2GD 1K-K | 40-0.012-0.037 | 80-0.014-0.033 |
| Modello | Diametro dell'asse. | Diametro dell'alloggio. |
| BB15-2K-K | 15-0.008-0.028 | 35-0.018-0.002 |
| BB17-2K-K | 17-0.008-0.028 | 40-0.018-0.002 |
| BB20-2K-K | 20-0.010-0.031 | 47-0.022-0.003 |
| BB25-2K-K | 25-0.010-0.031 | 52-0.022-0.003 |
| BB30-2K-K | 30-0.010-0.031 | 62-0.022-0.003 |
| BB35-2K-K | 35-0.012-0.037 | 72-0.025-0.006 |
| BB40-2K-K | 40-0.012-0.037 | 80-0.025-0.006 |
Dimensioni delle scanalature e delle chiavi:
| Modello | b2js10 | T1 | T2 | b1js9 | t | Corsa interna Chiave b×h×length |
Corsa esterna Chiave ×length del h del b'× |
|
| BB15-1K-K | BB15-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB15-2K-K | - | 2,0 | 0,6 | 5x3x11 | 2x2x11 | |||
| BB17-1K-K | BB17-2GD- 1K-K | 5,0 | 1,9 | 1,2 | — | — | — | — |
| BB17-2K-K | - | 2,0 | 1 | 5x3x12 | 2x2x12 | |||
| BB20-1K-K | BB20-2GD- 1K-K | 6,0 | 2,5 | 1,6 | — | — | — | — |
| BB20-2K-K | - | 3,0 | 1,5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD- 1K-K | 8,0 | 3,6 | 1,5 | — | — | — | — |
| BB25-2K-K | - | 6,0 | 2 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD- 1K-K | 8,0 | 3,1 | 2,0 | — | — | — | — |
| BB30-2K-K | - | 6,0 | 2 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD- 1K-K | 10,0 | 3,7 | 2,4 | — | — | — | — |
| BB35-2K-K | - | 8,0 | 2,5 | 10x6x17 | 8x5x17 | |||
| BB40-1K-K | BB40-2GD- 1K-K | 12,0 | 5,0 | 3,3 | — | — | — | — |
| BB40-2K-K | - | 10,0 | 3 | 12x8x22 |
10x6x22 |
|||
