Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di aa
Termini di trasporto & di pagamento
Quantità di ordine minimo: Pc 1
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
nome: |
Sopportare il cuscinetto della frizione di serie del materiale aa |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
47-190 |
Coppia di torsione (nanometro): |
17-5813 |
Peso (chilogrammi): |
0.23-6 |
Dimensione di foro (millimetri): |
15-70 |
nome: |
Sopportare il cuscinetto della frizione di serie del materiale aa |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
47-190 |
Coppia di torsione (nanometro): |
17-5813 |
Peso (chilogrammi): |
0.23-6 |
Dimensione di foro (millimetri): |
15-70 |

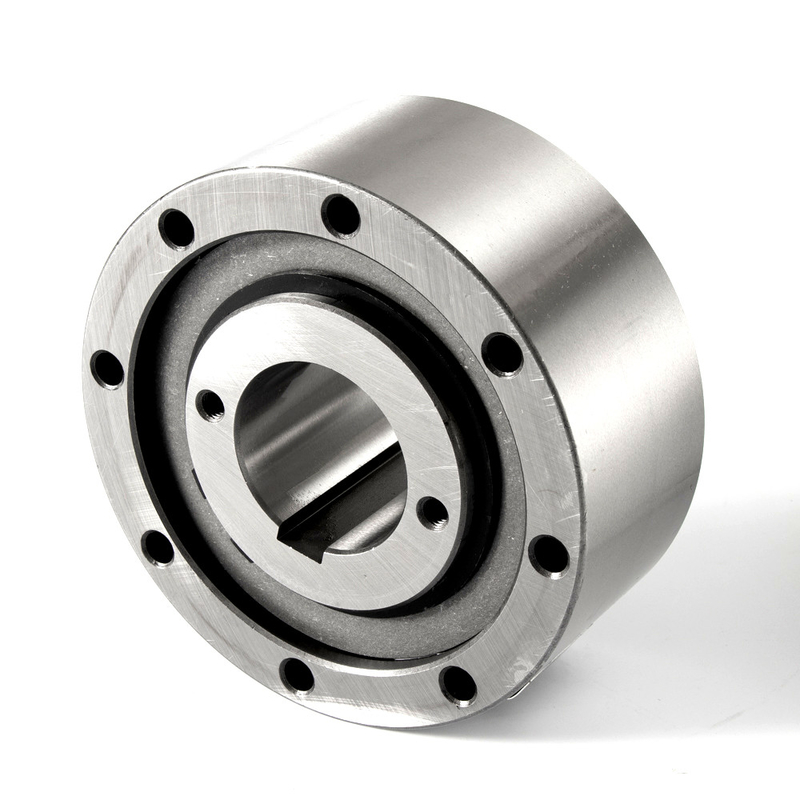

Una frizione di modo di serie dei cuscinetti aa di modo che sopporta Gcr15 che sopporta acciaio
Introduzione di produzione
Caratteristiche:
1. caratteristiche di uso: alta velocità, resistenza della corrosione
2. progettazione per il mechine e l'apparecchiatura di trasmissione.
3. alta coppia di torsione
4. modelli, supporto dei prodotti e prodotti completi del unstand
Il cuscinetto a rulli è un genere di cuscinetto. Quando il giornale gira, stabilisce il contatto circonferenziale con molti rulli installati solitamente sull'anello di arresto. I cuscinetti a rulli possono raggiungere la buone accuratezza e rigidità con precaricare. L'anello interno con la conicità può anche essere usato per regolare arbitrariamente la distanza di lavoro del cuscinetto. Questa soluzione può completamente soddisfare la richiesta di distanza zero del cuscinetto del tamburo della stampatrice
Il tipo aa è un tipo del rullo guida in folle il non cuscinetto di sostegno. I cuscinetti sono richiesti per sostenere i carichi assiali e radiali.
Questa progettazione può accettare un cattivo allineamento assiale della corsa interna ed esterna di ± S/2.
La lubrificazione ed il sigillamento devono anche essere forniti tramite l'installazione.
La lubrificazione standard è olio.
La corsa interna è chiusa a chiave all'asse. La misura per concentrare della corsa esterna deve essere a tolleranza H7.
Il collegamento della corsa esterna è tramite bulloni diretti per classificare 10,9 o migliore
Parametri dei prodotti
| Dimensione | TK1 | Invadere le velocità | Peso |
Resistenza coppia di torsione |
||||||||||
| dH7 | Nimax2) | Namax3) | Dh7 | D5 | D6 | D3 | Z | O | L | f | s | (chilogrammo) | TR | |
| (millimetro) | (Nanometro) | (min-1) | (min-1) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (millimetro) | (Ncm) | |
| 12 | 17 | 3100 | 6000 | 47 | 28 | 20 | 38 | 3 | 5,5 | 20 | 0,5 | 4,5 | 0,21 | 0,7 |
| 15 | 55 | 2300 | 5400 | 55 | 37 | 26 | 45 | 3 | 5,5 | 30 | 0,8 | 4,5 | 0,44 | 3,5 |
| 20 | 146 | 2000 | 3600 | 68 | 50 | 35 | 58 | 4 | 5,5 | 34 | 0,8 | 5,5 | 0,7 | 8,4 |
| 25 | 285 | 1700 | 2600 | 90 | 68 | 45 | 7 | 6 | 5,5 | 37 | 1 | 6,5 | 1,3 | 14 |
| 30 | 500 | 1500 | 2100 | 100 | 75 | 50 | 87 | 6 | 6,6 | 44 | 1 | 6,5 | 2 | 23 |
| 35 | 720 | 1300 | 1950 | 110 | 80 | 55 | 96 | 6 | 6,6 | 48 | 1 | 6,5 | 2,6 | 60 |
| 40 | 1030 | 1200 | 1700 | 125 | 90 | 60 | 108 | 6 | 9 | 56 | 1,5 | 7,6 | 3,9 | 72 |
| 45 | 1125 | 1050 | 1500 | 130 | 95 | 65 | 112 | 8 | 9 | 56 | 1,5 | 7,6 | 4 | 140 |
| 50 | 2150 | 950 | 1300 | 150 | 110 | 75 | 132 | 8 | 9 | 63 | 1,5 | 7,6 | 6 | 180 |
| 55 | 2675 | 850 | 1200 | 160 | 115 | 82 | 138 | 8 | 11 | 67 | 2 | 7,6 | 7,2 | 190 |
| 60 | 3500 | 800 | 1100 | 170 | 125 | 90 | 150 | 10 | 11 | 78 | 2 | 7,6 | 9,2 | 240 |
| 70 | 5813 | 650 | 900 | 190 | 140 | 100 | 165 | 10 | 11 | 95 | 2,5 | 7,6 | 11,8 | 320 |
NOTE
1) × massimo 2 T KN di T =
2) eccedenze della corsa interna
3) eccedenze esterne della corsa
Scanalatura a BACCANO 6885,1
