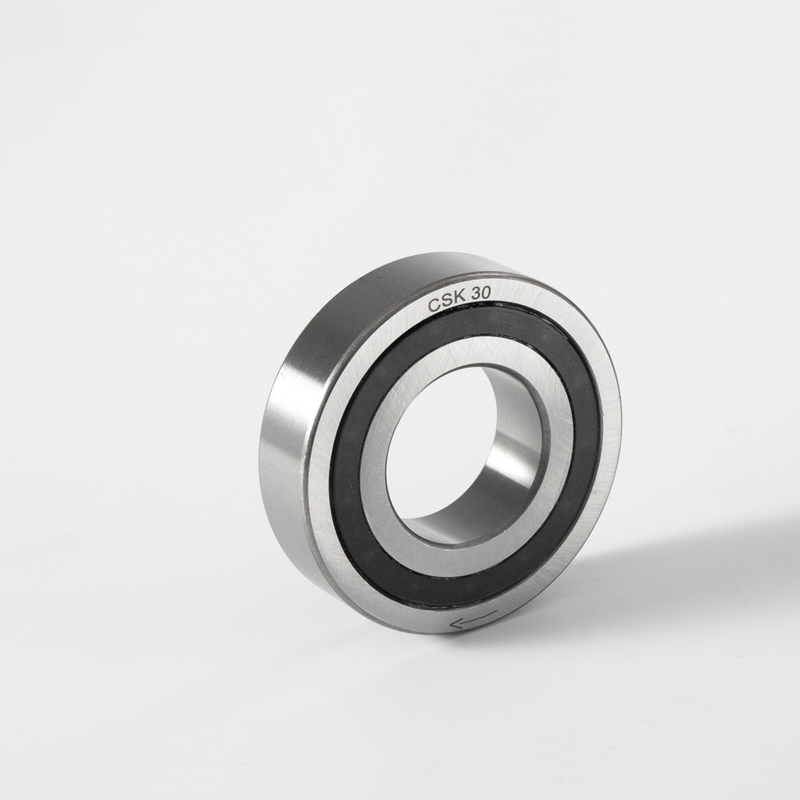

Un cuscinetto della frizione di Sprag di modo guida in folle CSK30-2RS

Un cuscinetto della frizione di Sprag di modo guida in folle CSK30-2RS

Brand Name:	Tianniu
Model Number:	Serie di CSK (CSK… 2RS)
MOQ:	pc 1
prezzo:	negotiable
Delivery Time:	giorni 5-10working
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO-9001

Nome:

Un tipo dello Sprag di modo di CSK (CSK… 2RS) guida in folle la frizione

Materiale:

Acciaio sopportante della GCR 15

Tipo:

I cuscinetti di un modo

Sopportare la serie:

6201-6207

Coppia di torsione (nanometro):

2.5-325

Peso (chilogrammi):

0.015-0.6

Dimensione di foro (millimetri):

22-27

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

Cuscinetto frizione unidirezionale Sprag

Sopportare della frizione di Sprag guida in folle

Cuscinetti di modo di CSK30-2RS uno

Product Description

Un cuscinetto della frizione di Sprag di modo guida in folle CSK30-2RS

Introduzione di produzione

Il tipo CSK è un tipo dello sprag guida in folle integrato in un cuscinetto a sfera di 62 serie (eccetto le dimensioni 8 e 40).

È sopportare di sostegno, grasso consegnato lubrificato e protettivo da polvere di più di 0,3 millimetri.

Tutte le versioni di CSK sono fornite degli sprags «formchromed». Questo processo aumenta parecchie volte il tempo invadente di vita.

La trasmissione di coppia di torsione è assicurata tramite un'assemblea di misura di stampa in un alloggio esterno rigido con la tolleranza N6 e su un'asse con tolleranza n6.

Lo spazio radiale sopportante iniziale è fissato a C5 ed è ridotto se facendo uso della misura di stampa come specificato.

Contattici prego quando la temperatura di funzionamento ambientale o non è all'interno della gamma +5°C a +60°C.

CSK..2RS è 5 millimetri più ampio ma è fornito di guarnizioni del labbro per essere spruzzata dell'acqua resistente.

L'uso del tipo supplementare guarnizioni «di nylos» è raccomandato particolarmente quando la temperatura di lavoro supera la lubrificazione di bagno d'olio 50°C. è inoltre possibile.

Parametri dei prodotti

Tipo	Dimensione	Sopportare la serie					Sopportare i carichi		Peso	Coppia di torsione di resistenza
Tipo	Dimensione	Sopportare la serie					dinamica	statico	Peso	Coppia di torsione di resistenza
CSK (KK)	d		TKN1)	N massima	D	L	C	C0		TR
	[millimetro]		[Nanometro]	[min-1]	[millimetro]	[millimetro]	[kN]	[kN]	[chilogrammo]	[Ncm]
	8*	–	2,5	15000	22	9	3,28	0,86	0,015	0,5
	12	6201	9,3	10000	32	10	6,1	2,77	0,04	0,7
	15	6202	17	8400	35	11	7,4	3,42	0,06	0,9
	17	6203	30	7350	40	12	7,9	3,8	0,07	1,1
	20	6204	50	6000	47	14	9,4	4,46	0,11	1,3
	25	6205	85	5200	52	15	10,7	5,46	0,14	2
	30	6206	138	4200	62	16	11,7	6,45	0,21	4,4
	35	6207	175	3600	72	17	12,6	7,28	0,3	5,8
	40	–	325	3000	80	22	15,54	12,25	0,5	7
CSK..2RS	8 **		2,5	15000	22	9	3,28	0,86	0,015	0,8
	12	–	9,3	10000	32	14	6,1	2,77	0,05	3
	15		17	8400	35	16	7,4	3,42	0,07	4
	17		30	7350	40	17	7,9	3,8	0,09	5,6
	20		50	6000	47	19	9,4	4,46	0,145	6
	25		85	5200	52	20	10,7	5,46	0,175	6
	30		138	4200	62	21	11,7	6,45	0,27	7,5
	35		175	3600	72	22	12,6	7,28	0,4	8,2
	40	–	325	3000	80	27	15,54	12,25	0,6	10

Nota:

1) × massimo 2 T KN di T =
*) una guarnizione di Z dal lato sopportante soltanto. Guardando da questo lato, la corsa esterna funziona liberamente nel senso antiorario
**) Soltanto una guarnizione di RS dal lato con cuscinetto a sfera che guarda da questo lato, la corsa esterna funziona liberamente nel senso antiorario

Montaggio dell'esempio:

Un cuscinetto della frizione di Sprag di modo guida in folle CSK30-2RS 0
