Dettagli del prodotto
Luogo di origine: CINESE
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie FND
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pz.
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |

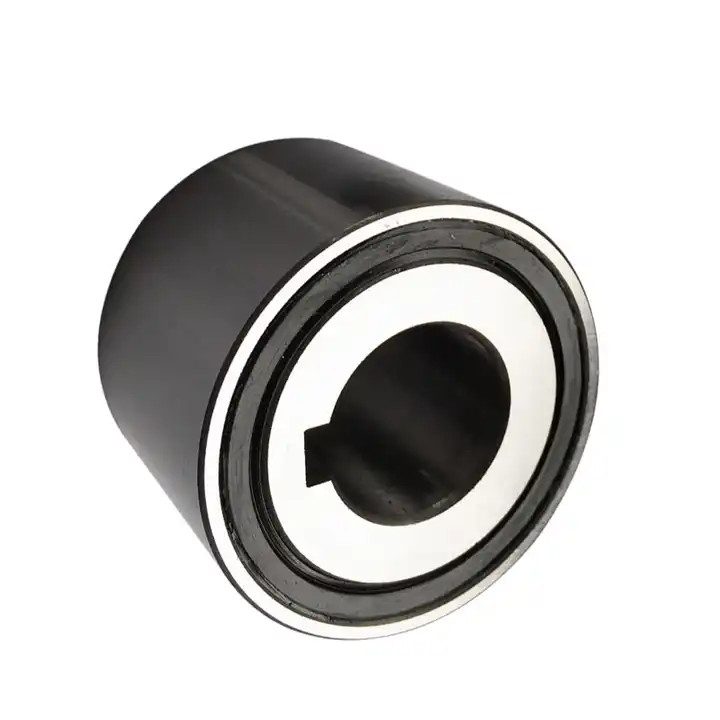

Clutch a ruota libera a senso unico di tipo FND |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
34 |
Coppia di torsione (nanometro): |
176-543 |
Peso (kg): |
0.24-0.73 |
Dimensione del foro ((mm): |
15-45 |
Garanzia: |
12 mesi |
Nome: |
Clutch a ruota libera a senso unico di tipo FND |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
34 |
Coppia di torsione (nanometro): |
176-543 |
Peso (kg): |
0.24-0.73 |
Dimensione del foro ((mm): |
15-45 |
Garanzia: |
12 mesi |
Serie FND completa con frizione a rotaia libera
Caratteristiche
Larghezza:34 mm
Temperatura di funzionamento:max. 100°C
Dimensioni diverse per il vostro riferimento
Dati

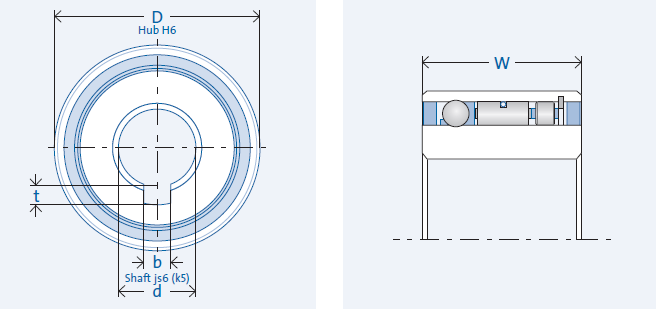

Leggenda del disegno
D = diametro interno D = diametro esterno W = larghezza T = coppia n = velocità di rotazione
C = capacità di caricob = larghezza della corsia t = profondità della corsia
| Indicazione | d | D | W | Tnom | nmax | Cdyn. | Cstat. | Peso | b | t | - No. |
| [mm] | [mm] | [mm] | [Nm] | [rpm] | [N] | [N] | [kg] | [mm] | [mm] | ||
| FND 437 M | 15 | 41 | 34 | 176 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300737 |
| FND 437 Z | 15 | 41 | 34 | 161 | 1,700 | 8,962 | 8,661 | 0.24 | 5 | 2.3 | 300738 |
| FND 442 M | 20 | 46 | 34 | 223 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300743 |
| FND 442 Z | 20 | 46 | 34 | 208 | 1,500 | 10,247 | 10,708 | 0.28 | 6 | 2.8 | 300744 |
| FND 453 M | 25 | 58 | 34 | 343 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300751 |
| FND 453 Z | 25 | 58 | 34 | 314 | 1,200 | 11,417 | 13,577 | 0.46 | 8 | 3.3 | 300752 |
| FND 459 M | 30 | 64 | 34 | 411 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300758 |
| FND 459 Z | 30 | 64 | 34 | 381 | 1,100 | 12,691 | 16,320 | 0.55 | 8 | 3.3 | 300760 |
| FND 463 M | 35 | 68 | 34 | 462 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306528 |
| FND 463 Z | 35 | 68 | 34 | 428 | 1,100 | 13,070 | 17,063 | 0.6 | 10 | 3.3 | 306529 |
| FND 470 M | 40 | 75 | 34 | 550 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300765 |
| FND 470 Z | 40 | 75 | 34 | 509 | 1,000 | 14,050 | 19,840 | 0.69 | 12 | 3.3 | 300766 |
| FND 473 | 45 | 78 | 34 | 588 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306532 |
| FND 473 Z | 45 | 78 | 34 | 543 | 1,000 | 14,128 | 19,896 | 0.73 | 14 | 3.8 | 306533 |
Lubrificazione
Lubrificazione con olio durante la vita operativa
Installazione
Tolleranze di installazione
L'albero js6 (k5); il mozzo H6
Parti di accoppiamento
Non è necessario indurire e macinare le parti di accoppiamento.Pulire accuratamente (senza grasso) le parti di accoppiamento nelle vicinanze della frizione freewheel e gli anelli della frizione freewheel prima di adattare la presse.
Portamento
L'imbracatura a ruote libere include cuscinetti a sfera e a rulli.Non è necessario un supporto esterno aggiuntivo del cuscinetto.
Pressione di inserimento
Non deve essere esercitata sulla palla una pressione di press fit.
Direzione di fissaggio
La freccia sull'anello interno indica la direzione di fissaggio dell'anello interno.

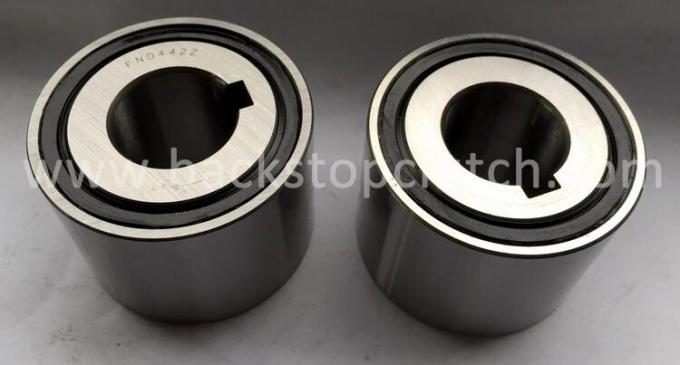

Serie FND Freewheel completo FND459Z FND 459 Unidirezionale cuscinetti di frizione Backstop frizione
Unità di frizione a rotaia libera completa FND
Componenti
Elementi di inserimento della frizione freewheek: FE400Z ((primavera di tensione)
+Passi da gara: cuscinetti in acciaio, induriti e macinati
+Carico a sfera: integrato
+Lavaggio per rulli: RL400
Caratteristiche
Larghezza: 34 mm
Temperatura di funzionamento: massimo 100°C
Lubrificazione:Lubrificazione con olio durante la vita operativa
Installazione
Tolleranze di installazione: albero js6 (k5); mozzo H6
Parti di accoppiamento: non è necessario indurire e macinare le parti di accoppiamento.Pulire accuratamente (senza grasso) le parti di accoppiamento nelle vicinanze della frizione freewheel e gli anelli della frizione freewheel prima di adattare la presse.
Cuscinetto: l'imbracatura a ruote libere include cuscinetti a sfera e a rulli, senza bisogno di supporto esterno.
Pressione di accoppiamento: la pressione di accoppiamento non deve essere applicata alle palle.
Direzione di fissaggio: la freccia sull'anello interno indica la direzione di fissaggio dell'anello interno.
D: Perché scegliamo la vostra azienda?
R: La qualità è l'anima di un'impresa. Possiamo fornirvi una buona qualità in un modo anche con un buon prezzo.
D: Qual è il tempo di consegna?
R: Per le frizioni di piccola qualità o di dimensioni modeste, possiamo consegnarle previo ricevimento di un anticipo.
Per grande quantità o grande dimensione, dobbiamo produrre 10-15 giorni lavorativi.
D: Può fornire un campione di frizione?
Possiamo fornirvi un campione per controllare la qualità.
D: Qual è il periodo di garanzia delle frizioni?
Garanzia di un anno.
