Di dispositivo di accoppiamento di Oldham

Morsetti rigido d'acciaio 5mm - 8mm di dispositivo di accoppiamento di Oldham per il collegamento del meccanismo

Name: Morsetti rigido d'acciaio 5mm - 8mm di dispositivo di accoppiamento di Oldham per il collegamento del meccanismo
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: serie di gh
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	serie di gh
MOQ:	Negoziato
prezzo:	negotiable
Delivery Time:	5-7 giorni lavorativi
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

nome:

Di dispositivo di accoppiamento di Oldham

Materiale:

Acciaio di alluminio

Diametro interno:

16-70mm

Modello:

serie di gh

Struttura:

Di dispositivo di accoppiamento di Oldham

Garanzia:

12 mesi

Trattamento di superficie:

Trattamento di ossidazione anodica

Flessibile o rigido:

Flessibile

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

di dispositivo di accoppiamento d'acciaio Tianniu

di dispositivo di accoppiamento 5mm a 8mm Tianniu

vecchi accoppiamenti dei prosciutti

Product Description

5 - di dispositivo di accoppiamento alesato interno di 14mm Oldham per la fabbrica

Introduzione di prodotti

Il tipo di Oldham di dispositivo di accoppiamento è destinato per premere anche intorno all'asse e per fornire la maggior conservazione che gli attacchi a vite fissi senza asse danneggiante. Poi stringa le viti di serraggio per fissare. Questi sono accoppiamenti di Oldham

I prodotti caratterizza

>Di dispositivo di accoppiamento di Oldham di marca di Tianniu usano il materiale coloide è PA66 importati, che hanno la buona resistenza all'usura, la resistenza della corrosione ed isolamento elettrico
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu usano lo scivolamento della progettazione possono compensare la deviazione radiale ed angolare efficacemente
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu usano la progettazione staccabile, facile installare
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu che fissano metodo di vite di serraggio

Parametri dei prodotti

Disegni di produzione

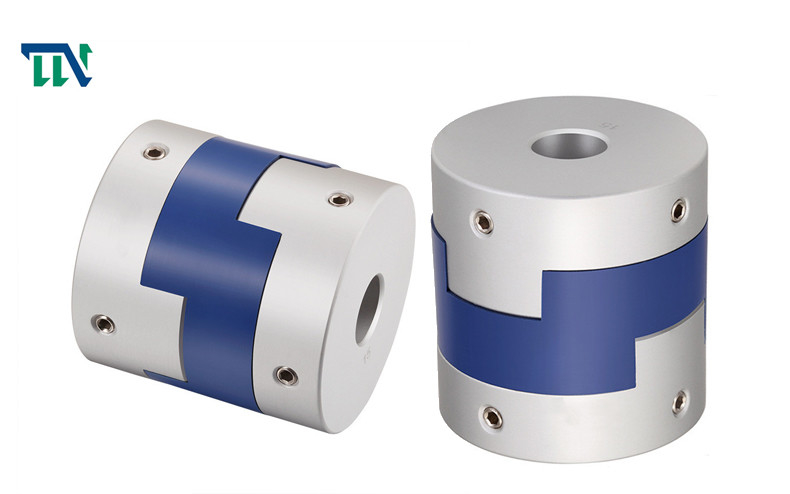

Morsetti rigido d'acciaio 5mm - 8mm di dispositivo di accoppiamento di Oldham per il collegamento del meccanismo 0

Scheda di produzione

parametro di modello	diametro alesato comune d1, d2	ΦD	L	SE	LP	F	M.	coppia di torsione della vite di chiusura (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	Materiale di frammenti di proiettile	trattamento di superficie	peso (g)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Lega di alluminio ad alta resistenza	P A 6 6	Trattamento d'anodizzazione	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
