Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: GHC 32*45
Termini di trasporto & di pagamento
Quantità di ordine minimo: Negoziato
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento di Oldham |
Materiale: |
Acciaio di alluminio |
Diametro interno: |
16-70mm |
Modello: |
Serie del GHC |
Struttura: |
Oldham che preme tipo |
Garanzia: |
12 mesi |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Flessibile o rigido: |
Flessibile |
Nome: |
Di dispositivo di accoppiamento di Oldham |
Materiale: |
Acciaio di alluminio |
Diametro interno: |
16-70mm |
Modello: |
Serie del GHC |
Struttura: |
Oldham che preme tipo |
Garanzia: |
12 mesi |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Flessibile o rigido: |
Flessibile |

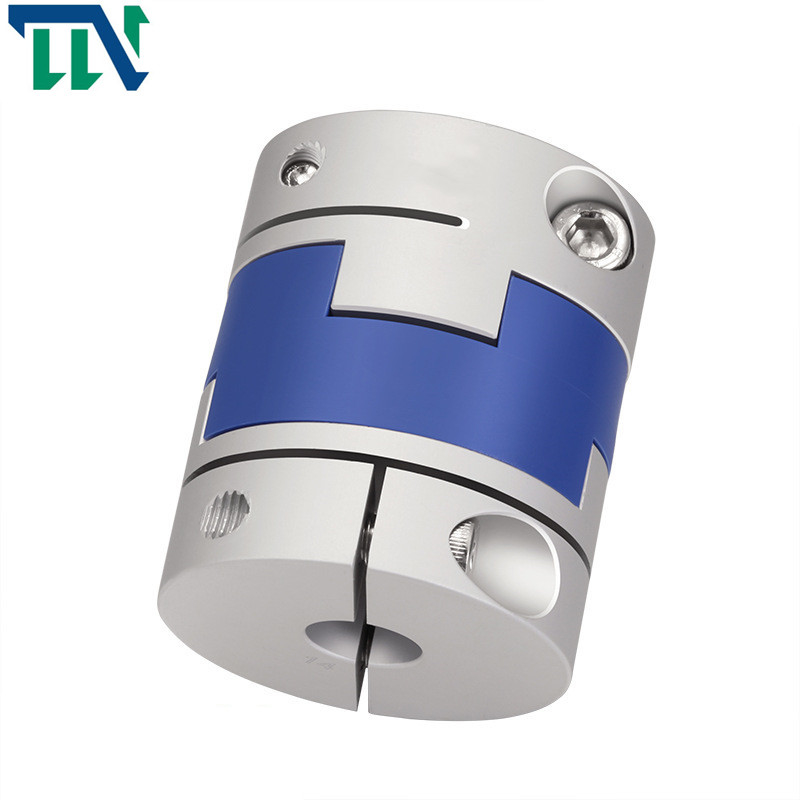

Accoppiamento trasversale flessibile del cursore dell'asse di pressione del GHC 32X45 Oldham per il meccanismo
Parametri dei prodotti
Disegni di produzione
Scheda di produzione
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GHC-16X21 | 4,5,6,6.35 | 16 | 21 | 8,6 | 11,6 | 2,5 | M2.5 | 1 |
| GHC-16X30 | 4,5,6,6.35 | 16 | 30 | 13,1 | 11,6 | 3 | M2.5 | 1 |
| GHC-20X22 | 5,6,6.35, 7,8 | 20 | 22 | 8,6 | 12,7 | 2,5 | M2.5 | 1 |
| GHC-20x33 | 5,6,6.35, 7,8 | 20 | 33 | 14,1 | 12,7 | 3 | M2.5 | 1 |
| GHC-25x28 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 28 | 11,7 | 16,65 | 3 | M3 | 1,5 |
| GHC-25X39 | 5,6,6.35, 8,9,9.525, 10,11,12 | 25 | 39 | 17,2 | 16,65 | 4,2 | M3 | 1,5 |
| GHC-32X33 | 5,6,8,9,9.525, 10,11,12.12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 3 | M4 | 2,5 |
| GHC-32X45 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 45 | 20 | 19,5 | 4,5 | M4 | 2,5 |
| GHC-40X50 | 8,9,9.525, 10,11,12,14,15,16,17,18,19 | 40 | 50 | 23 | 18,4 | 7 | M5 | 7 |
| GHC-45X46 | 8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22 | 45 | 46 | 21 | 18,4 | 7 | M5 | 7 |
| GHC-50X53 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 53 | 24 | 15 | 7,5 | M6 | 12 |
| GHC-50X58 | 10,11,12.7, 14,15,16,17,18,19,20,22,24 | 50 | 58 | 26,5 | 17,5 | 8 | M6 | 12 |
| GHC-55X57 | 10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 26 | 17,5 | 7,8 | M6 | 12 |
| GHC-63X71 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 33 | 24 | 10 | M8 | 20 |
| GHC-70X77 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 70 | 77 | 29,5 | 25 | 12 | M8 | 20 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GHC-16X21 | 0,7 | 0,8 | 3 | ±0.2 | 8500 | 30 | 5.5x10-7 | Lega di alluminio ad alta resistenza | P A 6 6 | Trattamento d'anodizzazione | 8 |
| GHC-16X30 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 5.9x10-7 | 12 | |||
| GHC-20X22 | 1,2 | 1,2 | 3 | ±0.2 | 6500 | 58 | 1.3x10-6 | 13 | |||
| GHC-20x33 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.5x10-6 | 19 | |||
| GHC-25X28 | 2 | 1,6 | 3 | ±0.2 | 5500 | 130 | 4.0x10-6 | 24 | |||
| GHC-25X39 | 22 | 1,6 | 3 | ±0.2 | 6000 | 130 | 4.5x10-6 | 35 | |||
| GHC-32X33 | 4,5 | 2 | 3 | ±0.2 | 4500 | 270 | 1.3x10-5 | 48 | |||
| GHC-32X45 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 1.5x10-5 | 67 | |||
| GHC-40X50 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 4.2x10-5 | 114 | |||
| GHC-45X46 | 12 | 2,5 | 3 | ±0.2 | 3500 | 800 | 4.5x10-5 | 140 | |||
| GHC-50X53 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.0x10-4 | 190 | |||
| GHC-50X58 | 19 | 3 | 3 | ±0.2 | 3000 | 800 | 1.1x10-4 | 215 | |||
| GHC-55X57 | 25 | 3,2 | 3 | ±0.2 | 3000 | 900 | 1.3x10-5 | 260 | |||
| GHC-63X71 | 33 | 3 | 3 | ±0.2 | 2550 | 1200 | 3.5x10-4 | 455 | |||
| GHC-70X77 | 56 | 3,5 | 3 | ±0.2 | 2500 | 1260 | 4.1x10-5 | 520 |
Introduzione di prodotti
Il tipo di Oldham di dispositivo di accoppiamento è destinato per premere anche intorno all'asse e per fornire la maggior conservazione che gli attacchi a vite fissi senza asse danneggiante. Poi stringa le viti di serraggio per fissare. Questi sono accoppiamenti di Oldham. Siamo fabbrichiamo della produzione tutti i tipi di dispositivo di accoppiamento. Gli accoppiamenti su misura sono inoltre accettabili.
la sua forma è leggera e conveniente da installare, che salva il tempo per l'elaborazione e la produzione delle imprese. Secondariamente, è resistente lubrificare la corrosione e può essere elettricamente - isolato. Gli elastomeri differenti del cursore sono disponibili. Lo scivolamento fra la manica dell'asse ed il pezzo intermedio può permettere le grandi deviazioni radiali ed angolari. La progettazione speciale dell'urto nel mezzo può svolgere un ruolo sostenente e permettere che le grandi deviazioni angolari senza momento flettente, in modo da minimizzino il carico assiale
Principio di funzionamento di accoppiamento trasversale del cursore: le due assi sono state allineate scremando i fori ed i bulloni e la coppia di torsione è trasmessa dalla compressione e dal taglio della barretta del bullone; La spalla su una metà di accoppiamento è stata allineata rispetto alla scanalatura sull'altra metà della coppia. I bulloni che collegano i due accoppiamenti di metà possono essere bulloni comuni del grado e della B e la coppia di torsione è trasmessa entro il momento di attrito della superficie unita dei due accoppiamenti di metà. Generalmente, l'acciaio 45 è usato. Dopo il trattamento termico di superficie, la sua durezza è migliorata fino ad un certo punto. Tuttavia, alcuni produttori usano esclusivamente l'acciaio Q275, in modo dal trattamento termico non è richiesto. I due accoppiamenti ed il piatto intermedio si combinano. Sebbene non ci sia rotazione relativa, l'albero motore funziona alla stessa velocità dell'albero secondario per assicurare l'efficienza di operazione. L'accoppiamento trasversale del cursore è adatto a molte occasioni, quali il tachimetro, il codificatore, la barretta della vite ed il macchinario industriale
Benvenuto per contattarci a più informazioni!
