Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z13
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z13 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.5-10.66KG |
Diametro esterno: |
47-235mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
20-180 millimetri |
Coppia di torsione (kNm: |
0.5-66 |
Numero di modello: |
Assemblea di chiusura Z13 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.5-10.66KG |
Diametro esterno: |
47-235mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
20-180 millimetri |
Coppia di torsione (kNm: |
0.5-66 |

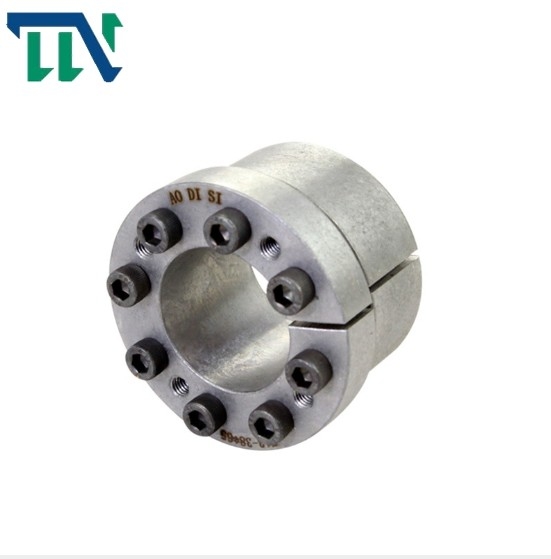

Asse di chiusura di successo dell'Assemblea di chiusura Z13 RLK302
I prodotti caratterizza
| Modello | Cono Z13 che preme gli elementi | |
| Pressione sull'asse (N/mm2) | 120 | |
| Pressione sul hub (N/mm2) | 92-108 | |
| Carico nominale (kN.m) | Forza | 54-270 |
| Coppia di torsione | 0.54-13.3 | |
| Dimensione della corsa interna (millimetri) | 20-100 | |
| Dimensione esterna della corsa (millimetri) | 47-145 | |
| Spessore (millimetri) | 48-77 | |
| Peso (chilogrammi) | 0.51-4.62 | |
Vantaggio
La maggior parte del modello ampiamente usato con le misure reali
Alta trasmissione di coppia di torsione
Dopo il rafforzamento, il hub può muoversi lungo un asse
L'Assemblea di chiusura è un nuovo tipo di collegamento. Conta sul rafforzamento dei bulloni ad alta resistenza per generare la pressione positiva fra l'assemblea di chiusura e l'asse o fra la superficie d'abitazione, che è accompagnata da attrito e da un dispositivo keyless del collegamento che realizza la trasmissione del carico. Presenta molti vantaggi e caratteristiche unici rispetto al metodo meccanico tradizionale del collegamento di generale
interferenza senza schiavo e schiavo
L'apparecchiatura di trasmissione di Changzhou TIANNIU il Co., la srl (fabbrica della frizione di Changzhou TIANNIU) è un un fornitore professionale del cuscinetto della frizione di modo, i prodotti di base è micro innesto elettromagnetico, accoppiamento del limitatore di coppia, scorrevole di dispositivo di accoppiamento, accoppiamento flessibile dell'albero di propulsione, assemblea di chiusura e di dispositivo di accoppiamento, ecc.
Siamo stati nel del cuscinetto della frizione di Sprag e nell'industria sopportante di modo della frizione una per più di 10years, persistenti nei principi degli affari dei prodotti adeguati ai requisiti dai clienti. Assistiamo con ascoltare i nostri clienti, l'applicazione dell'innovazione e la costruzione con arte per soddisfare tutte le loro esigenze
Parametri dei prodotti
|
基 本 尺 寸 dimensioni fondamentali |
l'esagono interno del 内六角螺钉 ha diretto il bullone |
额 定 负 荷 Carico nominale |
MA
(N·m) |
PF (N/mm2) |
G
(chilogrammo) |
||||||||
| d | D | L1 | L2 | L3 | L4 | D1 |
规 格 dimensioni |
数 量 Qty |
Ft (kN) | Mt (kN·m) | |||
| millimetro | |||||||||||||
| 20 | 47 | 53 | 0,54 | 276 | 0,51 | ||||||||
| 22 | 47 | 53 | 0,6 | 253 | 0,53 | ||||||||
|
24 25 |
50 50 |
48 | 42 | 29 | 26 |
56 56 |
M6 | 7 | 54 |
0,65 0,68 |
14 |
230 222 |
0,55 0,62 |
| 28 | 55 | 61 | 0,76 | 198 | 0,65 | ||||||||
| 30 | 55 | 61 | 0,82 | 186 | 0,70 | ||||||||
| 32 | 60 | 66 | 1,31 | 261 | 0,80 | ||||||||
|
35 38 |
60 65 |
48 | 42 | 29 | 26 |
66 71 |
M6 | 11 | 82 |
1,44 1,56 |
14 |
240 220 |
0,81 0,90 |
| 40 | 65 | 71 | 1,64 | 209 | 1,33 | ||||||||
| 42 | 75 | 81 | 6 | 101 | 2,13 | 213 | 1,24 | ||||||
| 45 | 75 | 81 | 6 | 101 | 2,28 | 199 | 1,35 | ||||||
| 48 | 80 | 86 | 6 | 101 | 2,43 | 186 | 1,41 | ||||||
| 50 | 80 | 59 | 51 | 34,4 | 30 | 86 | M8 | 6 | 101 | 2,53 | 41 | 179 | 1,44 |
| 55 | 85 | 91 | 9 | 152 | 4,18 | 244 | 1,45 | ||||||
| 60 | 90 | 96 | 9 | 152 | 4,56 | 224 | 1,55 | ||||||
| 65 | 95 | 102 | 9 | 152 | 4,94 | 206 | 1,67 | ||||||
| 70 | 110 | 117 | 7 | 186 | 6,5 | 176 | 2,61 | ||||||
| 75 | 115 | 122 | 7 | 186 | 7,0 | 165 | 2,75 | ||||||
|
80 85 |
120 125 |
66 | 56 | 45 | 40 |
127 132 |
M10 |
7 8 |
186 213 |
7,4 9,0 |
83 |
153 165 |
2,89 3,04 |
| 90 | 130 | 137 | 8 | 213 | 9,6 | 157 | 3,18 | ||||||
| 95 | 135 | 142 | 10 | 267 | 12,6 | 185 | 3,33 | ||||||
| 100 | 145 | 152 | 7 | 270 | 13,3 | 153 | 4,62 | ||||||
|
110 120 |
155 165 |
77 | 65 | 52 | 46 |
163 173 |
M12 |
7 8 |
270 309 |
14,7 18,4 |
145 |
140 147 |
5,00 5,37 |
| 130 | 180 | 188 | 10 | 388 | 25,1 | 171 | 6,46 | ||||||
| 140 | 190 | 199 | 11 | 586 | 40,5 | 213 | 7,73 | ||||||
| 150 | 200 | 209 | 12 | 639 | 47,0 | 217 | 8,21 | ||||||
| 160 | 210 | 87,5 | 73,5 | 58,5 | 51 | 219 | M14 | 13 | 692 | 54,3 | 230 | 220 | 8,64 |
| 170 | 225 | 234 | 14 | 746 | 63,0 | 226 | 10,14 | ||||||
| 180 | 235 | 244 | 14 | 746 | 66,0 | 212 | 10,66 | ||||||
