Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z14
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z14 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.09-0.46KG |
Diametro esterno: |
25-72mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
14-65mm |
Coppia di torsione (kNm: |
9.2-38.9 |
Numero di modello: |
Assemblea di chiusura Z14 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.09-0.46KG |
Diametro esterno: |
25-72mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
14-65mm |
Coppia di torsione (kNm: |
9.2-38.9 |

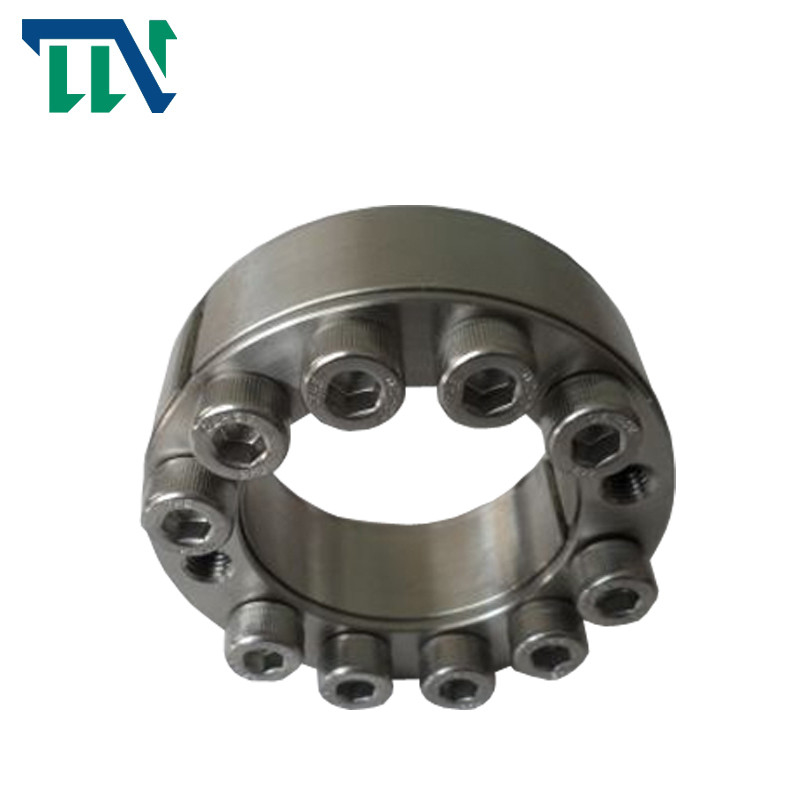

Dispositivo di bloccaggio Keyless dello strumento delle Assemblee di chiusura Z14 per le macchine utensili
I prodotti caratterizza
Lo scopo principale della manica di espansione è di sostituire la funzione delle scanalature e di singole chiavi, in modo da realizzare il collegamento fra le parti (quali gli ingranaggi, i volani, le pulegge, ecc.) e l'asse per trasmettere il carico.
Quando è usato, con l'azione dei bulloni ad alta resistenza, una forza di tenuta enorme è generato fra l'anello interno e l'asse e fra l'anello esterno ed il hub. Quando nell'ambito del carico, la coppia di torsione, la forza assiale, o il carico combinato dei due è trasmessa dalla pressione combinata della manica di espansione e le parti e la forza frizionale accompagnante.
|
|||||||||||||||||||||||||||
Misure di sicurezza e riutilizzazione
1. Se questo prodotto è usato su macchina di sollevamento o è caricato su macchinario, i dispositivi di sicurezza dovrebbero essere messi per assicurare la sicurezza.
2. Assolutamente è vietato per allentare i bulloni nell'ambito del carico.
Durante la riutilizzazione, l'assemblea di chiusura può essere utilizzata solo dopo che è confermato che non c'è la sporcizia, corrosione e danno. Il grado è 12,9
Parametri dei prodotti
|
基 本 尺 寸 dimensioni fondamentali |
l'esagono interno del 内 六 角 螺 钉 ha diretto il bullone |
额 定 负 荷 Carico nominale |
PF (N/mm2) |
G
(chilogrammo) |
||||||||||
| d | D | Dott. | D1 | L | L0 | L1 | L2 |
规 格 dimensioni |
数 量 Qty |
MA N·m. |
Ft (kN) |
Mt (kN·m) |
||
| millimetro | ||||||||||||||
| 14 | 64 | 109 | 0,091 | |||||||||||
|
16 18 |
25 | 33 | 42 | 16 | 20 | 26 | 30 | M4 | 4 | 2,9 | 9,20 |
74 82 |
95 85 |
0,082 0,072 |
| 19 | 87 | 80 | 0,068 | |||||||||||
| 20 | 150 | 124 | 0,113 | |||||||||||
| 22 | 30 | 39 | 50 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 165 | 113 | 0,110 |
| 24 | 180 | 104 | 0,088 | |||||||||||
| 25 | 187 | 100 | 0,144 | |||||||||||
| 28 | 36 | 45 | 55 | 16 | 20 | 26 | 31 | M5 | 4 | 6 | 15,00 | 210 | 89 | 0,121 |
| 30 | 225 | 83 | 0,105 | |||||||||||
| 32 | 240 | 77 | 0,200 | |||||||||||
| 35 | 42 | 51 | 62 | 16 | 20 | 28 | 33 | M5 | 4 | 6 | 15,00 | 260 | 71 | 0,730 |
| 36 | 270 | 69 | 0,162 | |||||||||||
| 38 | 44 | 54 | 66 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 400 | 93 | 0,182 |
| 40 | 48 | 58 | 70 | 16 | 20 | 28 | 34 | M6 | 4 | 10 | 21,20 | 425 | 88 | 0,223 |
| 42 | 446 | 83 | 0,191 | |||||||||||
| 45 | 55 | 67 | 82 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 875 | 115 | 0,400 |
| 48 | 935 | 107 | 0,350 | |||||||||||
| 50 | 62 | 74 | 89 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 974 | 103 | 0,500 |
| 55 | 1070 | 94 | 0,410 | |||||||||||
| 60 | 72 | 84 | 99 | 20 | 25 | 35 | 43 | M8 | 4 | 25 | 38,90 | 1165 | 86 | 0,580 |
| 65 | 1265 | 79 | 0,460 | |||||||||||
