Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di CKZ-B
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10Working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Frizione di CKZ-B One Direction per l'elevatore di secchio |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
106-190 |
Coppia di torsione (nanometro): |
404-1830 |
Peso (chilogrammi): |
3.98-11.42 |
Dimensione di foro (millimetri): |
110-180 |
Garanzia: |
12 mesi |
Nome: |
Frizione di CKZ-B One Direction per l'elevatore di secchio |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
106-190 |
Coppia di torsione (nanometro): |
404-1830 |
Peso (chilogrammi): |
3.98-11.42 |
Dimensione di foro (millimetri): |
110-180 |
Garanzia: |
12 mesi |

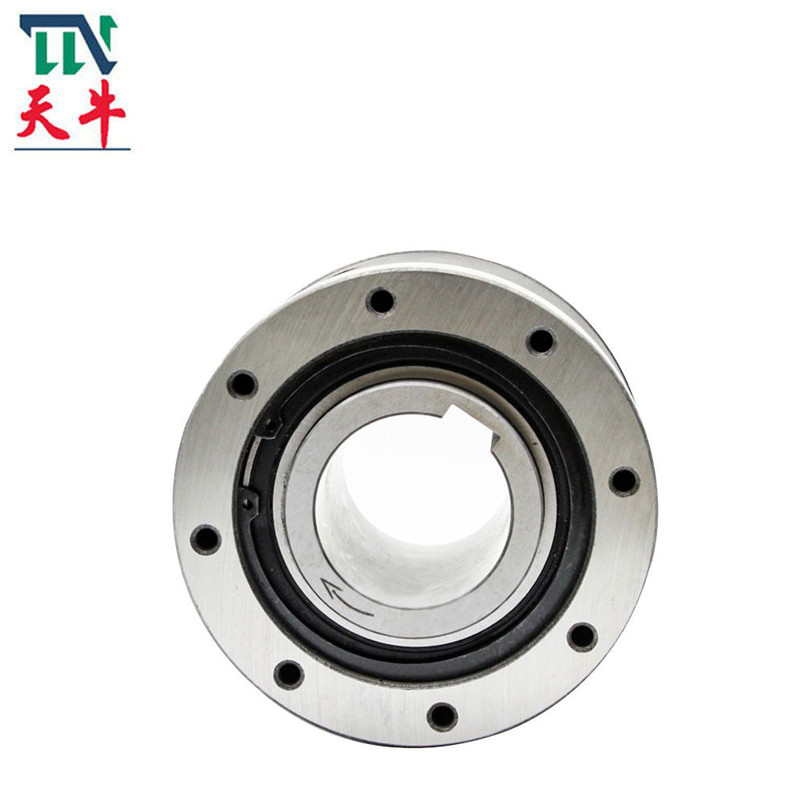

Frizione di CKZ-B One Direction per l'elevatore di secchio
Introduzione di produzione
La serie di CK-B è una frizione unidirezionale cuneiforme con le scanalature chiave su entrambe l'estremità dell'anello esterno senza supporto di cuscinetto. Le dimensioni radiali sono le stesse delle dimensioni sopportanti standard. Una volta usata, deve essere installata con i cuscinetti per resistere ai carichi assiali e radiali. Il grasso si è aggiunto alla fabbrica.
Il metodo standard dell'installazione è che il modello di CK-B è in modo coassiale parallelamente con il cuscinetto e gli stessi requisiti di tolleranza sono richiesti. L'anello interno e l'asse sono collegati dalle chiavi. L'anello esterno ha una tolleranza dimensionale di h7 ed è abbinato con la parete della macchina con una tolleranza di H7. Le chiavi del fronte dell'estremità da entrambi i lati dell'anello esterno sono usate per riparare l'anello esterno e la parete della macchina per trasmettere la coppia di torsione.
Questa serie è usata spesso nell'imballaggio, stampa, alimento, medico, tessuto, prodotto chimico ed altri macchine ed impianti
1. La frizione della camma di CKZ-BSeries è protetta dai cuscinetti dello schermo su entrambe l'estremità, imballata con un grasso speciale ed è pronta per usare. Nessun lubrificante supplementare è richiesto.
2. Per l'attaccattura le pulegge, gli ingranaggi o dei denti per catena alle frizioni, hub dell'inserzione (con tolleranza f7 di ISOR773) lungo la superficie interna della corsa esterna ed avvitare i bulloni (alta tensione) nei fori filettati sull'estremità della frizione.
3. le tolleranze raccomandate dell'asse sono indicate nella tavola sulla sinistra più bassa.
4. il carico spinto esterno dovrebbe essere sostenuto da altri dispositivi, non tramite la frizione della camma.
5. Usi soltanto una chiave parallela per fissare la frizione all'asse. Non usi una chiave affusolata.
6. Nel montare la frizione sull'asse, applichi la pressione alla corsa interna ma mai alla corsa esterna.
7. la gamma di temperatura ambiente è 5° a 40° C.
8. la chiave da usare dovrebbe essere conforme a ISOR773. (BACCANO 6885,1)
| Tipo | Coppia nominale [N.m] |
Invadere velocità limitata [r/min] |
Dimensione nel contorno [millimetri] | Peso [chilogrammo] |
|||||||||||
| Dimensione esterna della corsa | Dimensione della corsa interna | ||||||||||||||
| interno corsa |
esterno corsa |
D [h7] | D1 [H7] | B | F | nanometro | E | H | d [H7] | C | ×tn di bn | e | |||
| CKZ-B25110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 20 | 25 | 70 | 10×3,3 | 4,5 | 3,98 |
| CKZ-B35130 | 825 | 560 | 250 | 130 | 90 | 85 | 100 | 6-M10 | 15 | 25 | 35 | 87 | 10×3.3 | 4,5 | 7,01 |
| CKZ-B45150 | 1464 | 490 | 200 | 150 | 110 | 90 | 130 | 6-M10 | 20 | 25 | 45 | 92 | 14×3.8 | 4,5 | 9,69 |
| CKZ-B50165 | 1830 | 420 | 150 | 165 | 120 | 92 | 145 | 6-M12 | 20 | 25 | 50 | 97 | 14×3.8 | 5 | 12,36 |
| CKZ-B50180 | 2990 | 420 | 150 | 180 | 125 | 106 | 160 | 6-M12 | 20 | 25 | 50 | 108 | 16×3,8 | 5 | 16,51 |
| CKZ-B60200 | 3494 | 350 | 120 | 200 | 150 | 115 | 180 | 6-M12 | 25 | 25 | 60 | 117 | 20×4.9 | 6 | 22,02 |
| CKZ-B70240 | 4920 | 350 | 120 | 240 | 170 | 122 | 210 | 6-M14 | 25 | 30 | 70 | 124 | 22×5.4 | 6 | 34,65 |
| CKZ-B75260 | 5760 | 280 | 100 | 260 | 200 | 130 | 230 | 6-M18 | 25 | 35 | 75 | 138 | 22×5.4 | 8 | 42,38 |
| CKZ-B80300 | 7500 | 280 | 100 | 300 | 230 | 136 | 265 | 6-M18 | 25 | 35 | 80 | 138 | 22×5.4 | 8 | 57,17 |
| CKZ-B25100 | 400 | 750 | 350 | 100 | 75 | 80 | 88 | 6-M8 | 10 | 16 | 25 | 82 | 8×3.3 | 4,5 | 2,62 |
| CKZ-B28105 | 400 | 700 | 300 | 105 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 28 | 70 | 10×3.3 | 4,5 | 2,75 |
| CKZ-B3090 | 350 | 800 | 380 | 90 | 62 | 49 | 75 | 6-M6 | 10 | 15 | 30 | 50 | 8×2.0 | 4 | 4,86 |
| CKZ-B3290 | 380 | 800 | 380 | 90 | 65 | 60 | 80 | 8-M6 | 10 | 16 | 32 | 60 | 10×3.7 | 4 | 4,32 |
| CKZ-B30110 | 404 | 700 | 300 | 110 | 80 | 68 | 95 | 6-M8 | 15 | 16 | 30 | 70 | 10×3.3 | 4,5 | 3,91 |
| CKZ-B32125 | 1021 | 560 | 250 | 125 | 95 | 90 | 110 | 8-M8 | 15 | 12 | 32 | 92 | 10×3.3 | 4,5 | 6,53 |
| CKZ-B35115 | 800 | 700 | 300 | 115 | 72 | 78 | 95 | 6-Φ11 | 15 | 35 | 78 | 10×3.3 | 4,5 | 4,63 | |
| CKZ-B40125 | 800 | 600 | 300 | 125 | 95 | 76 | 110 | 6-M8 | 15 | 18 | 40 | 80 | 12×3.3 | 4,5 | 5,60 |
| CKZ-B45190 | 2150 | 380 | 130 | 190 | 130 | 86 | 160 | 4-Φ14 | 20 | 45 | 86 | 14×3.8 | 6 | 17,5 | |
| CKZ-B55155 | 1735 | 490 | 200 | 155 | 125 | 100 | 140 | 8-M8 | 20 | 20 | 55 | 102 | 16×4.3 | 5 | 10,96 |
| CKZ-B55175 | 1800 | 420 | 150 | 175 | 110 | 79 | 155 | 6-M10 | 20 | 15 | 55 | 87 | 16×4.3 | 5 | 14,92 |
| CKZ-B60180 | 3100 | 420 | 150 | 180 | 140 | 124 | 158 | 8-M10 | 25 | 20 | 60 | 128 | 18×4.4 | 6 | 17,25 |
| CKZ-B65180 | 3100 | 420 | 150 | 180 | 140 | 122 | 158 | 8-M10 | 25 | 20 | 65 | 124 | 18×4.4 | 6 | 16,68 |
| CKZ-B80160 | 1830 | 420 | 150 | 180 | 130 | 100 | 145 | 6-M8 | 25 | 20 | 80 | 112 | 22×5.4 | 6 |
11,42 |
