Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: CGS
Numero di modello: CC
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10Working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Freno elettromagnetico industriale dei eries DLD1 |
Diametro interno: |
27.5-265mm |
Diametro esterno: 85-253mm: |
61-460mm |
Lunghezza: |
34.5-70.5mm |
Garanzia: |
12 mesi |
Supporto su misura: |
OEM, ODM |
Peso: |
0.57kg-34kg |
Nome: |
Freno elettromagnetico industriale dei eries DLD1 |
Diametro interno: |
27.5-265mm |
Diametro esterno: 85-253mm: |
61-460mm |
Lunghezza: |
34.5-70.5mm |
Garanzia: |
12 mesi |
Supporto su misura: |
OEM, ODM |
Peso: |
0.57kg-34kg |

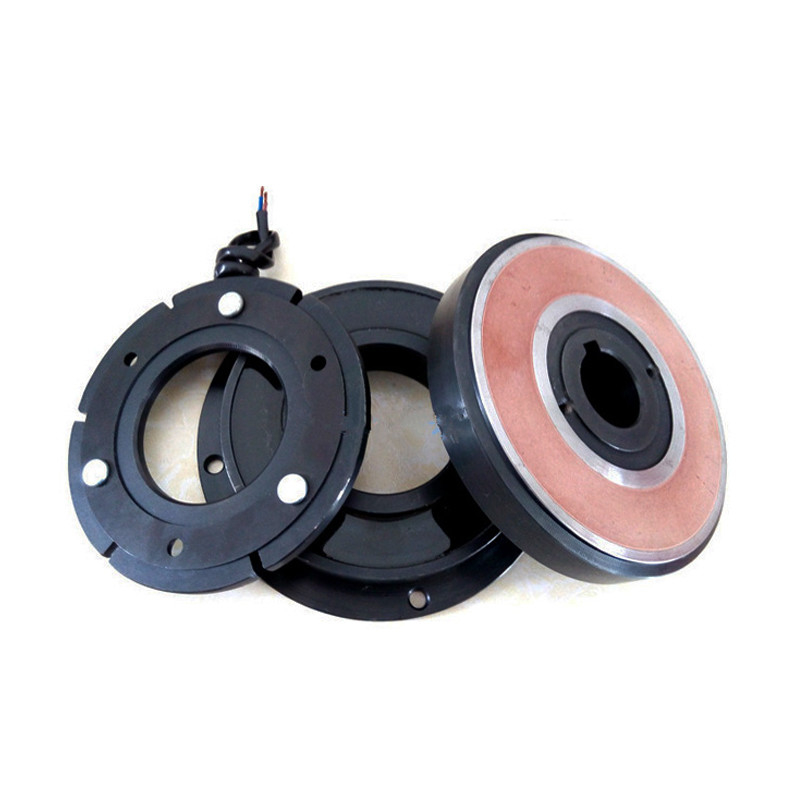

Introduzione di prodotti
L'innesto elettromagnetico conta sulla bobina per controllare l'accoppiamento e la separazione della frizione.
L'innesto elettromagnetico può essere diviso in: innesto elettromagnetico monolitico a secco, multi-pezzo asciutto
innesto elettromagnetico, innesto elettromagnetico del multi-pezzo bagnato, frizione magnetica della polvere, slittamento
innesto elettromagnetico ecc. Il modo di lavoro di innesto elettromagnetico può essere diviso
in: combinazione di potere e combinazione di potere.
Pricipalmente è composto di giogo con la bobina, armatura regolabile, il collegamento
È composto di gruppo del piatto di attrito, di manica di rame, di molla di richiamo e di anello di contatto. Il gruppo del piatto di attrito consiste di parecchi piatti esterni di attrito e dei piatti interni di attrito
I piatti interni ed esterni di attrito alternatamente sono sistemati sui denti esterni del giogo. Sei scanalature aperte sulla circonferenza esterna dello strato esterno
Può muoversi liberamente sui sei artigli collegati; I denti interni sulla circonferenza interna del piatto interno possono muoversi liberamente sui denti esterni del giogo.
Quando la bobina della frizione è stimolata, la forza elettromagnetica è generata per attirare l'armatura verso il giogo e per comprimere il gruppo del piatto loro,
La coppia di torsione è trasmessa dal giogo all'accoppiamento o dall'accoppiamento al giogo per mezzo di attrito fra i piatti interni ed esterni
In modo da per realizzare la trasmissione di potere. Quando la bobina della frizione è de ha stimolato, la forza elettromagnetica scompare e la molla di richiamo balzerà l'armatura
Di nuovo alla posizione prima di potere sopra, il gruppo del piatto di attrito presenta uno stato sciolto naturale, in modo da terminare la trasmissione di coppia di torsione.
Parametri dei prodotti
| DIMENSIONE | dynemil stimato torqueN.m | torqueN.m statico | dc V di tensione nominale | potere del consumo della bobina (20°) W | revolvtion massimo permesso (r/min) |
| DLD1-100 | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100A | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-100T | 1000 | 1100 | 24/110 | 125 | 1500 |
| DLD1-160A | 1600 | 1760 | 110 | 151 | 1500 |
| DLD1-160AT | 1600 | 1760 | 110 | 151 | 1500 |
| DIMENSIONE | Demensions radiale (millimetri) | Demensions assiale (millimetri) | ||||||
| D1 | D2 | D3 | L | L1 | L2 | L3 | δ | |
| DLD1-100 | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100A | 420 | 170 | 90 | 212 | 105 | 75 | 0,7 | 0.8±0.1 |
| DLD1-100T | 420 | 170 | 60 | 216 | 117 | 58 | 0,7 | 0.8±0.1 |
| DLD1-160A | 480 | 200 | 110 | 259 | 110 | 100 | 0,8 | 1±0.1 |
| DLD1-160AT | 480 | 200 | 100 | 270 | 110 | 110 | 0,8 | 1±0.1 |
Montaggio dell'esempio:
