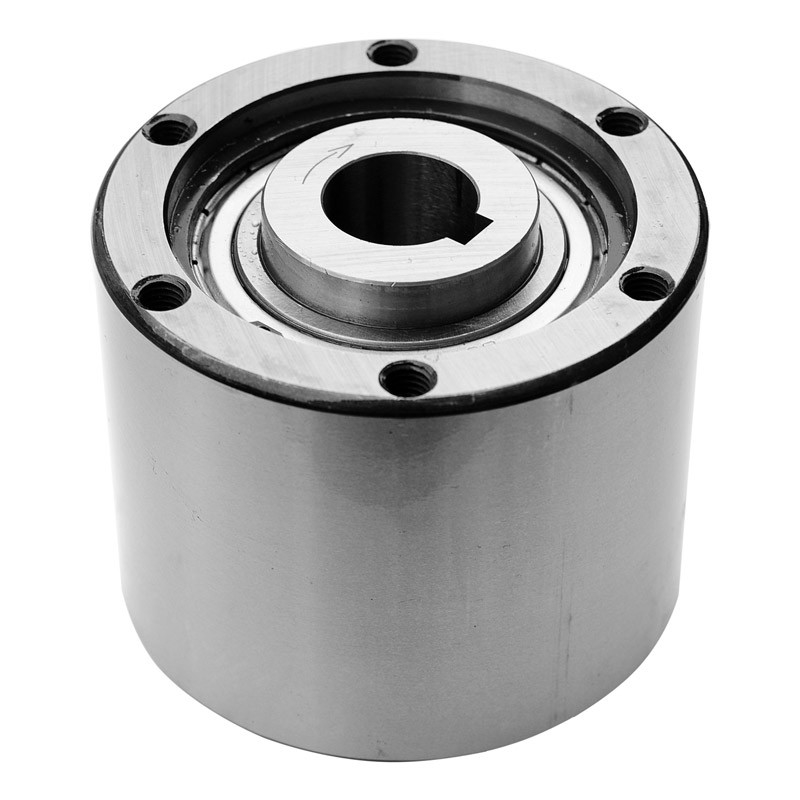

Modo resistente dello Sprag uno della camma della frizione del carico di MZ-K che sopporta MZ50 70K

Modo resistente dello Sprag uno della camma della frizione del carico di MZ-K che sopporta MZ50 70K

Brand Name:	Tianniu
Model Number:	Il MZ - serie di K
MOQ:	1 PCS
prezzo:	negotiable
Delivery Time:	giorni 5-10Working
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO-9001

Nome:

La stampa del MZ guida in folle il cuscinetto della frizione della camma

Materiale:

Acciaio sopportante della GCR 15

Tipo:

I cuscinetti di un modo

Thichness (millimetri):

64-180

Coppia di torsione (nanometro):

0.2-1.27

Peso (chilogrammi):

1.4-13.2

Dimensione di foro (millimetri):

15-70

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

Sopportare di modo dello Sprag uno della camma della frizione

La stampa guida in folle il cuscinetto della frizione della camma

Product Description

Camma resistente Sprage della frizione del carico di MZ-K un modo che sopporta MZ50 70K

Introduzione di produzione

1. Le serie di MZ-K sono protette dai cuscinetti su entrambe l'estremità, imballata con la a

grasso.

2. I bulloni di alta tensione sono raccomandati per le pulegge, ingranaggi o

denti per catena che riparano alla corsa esterna della frizione della camma. (faccia riferimento il disegno)

3. Frizione della correzione da una piastra laterale all'estremità dell'asse. (faccia riferimento il disegno laterale)

4. La gamma di temperatura ambiente è -5to +40C

Il tipo MZ è sigillata, tipo dello sprag guida in folle, sopportare di sostegno facendo uso di due 60. Le serie di .ZZ ungono i cuscinetti lubrucated. Le unità sono grasso consegnato hanno lubrificato pronto per l'istallazione. Le unità del MZ sono intese come multiuso, essere utilizzato nei vari applicatoins. Una disposizione di montaggio tipica è indicata alla seguente pagina. La corsa interna è chiusa a chiave all'asse. Il diametro interno della corsa esterna dovrebbe essere usato come il registro di montaggio per le parti collegate (dente per catena, puleggia, ingranaggio, braccio di coppia di torsione…). La spina di montaggio dovrebbe essere a tolleranza g6

Oggetto	MZ60-50
Materiale	GCr15
Diametro del foro.	50 millimetri
Diametro esterno.	155 millimetri
Larghezza	102 millimetri
Capacità di coppia di torsione	2110 N.m
Coppia di torsione di resistenza	0,98 N.m
Peso	10,2 chilogrammi
Pacchetto	Contenitore di cartone, scatola di legno o come vostri requisiti

Parametri dei prodotti

Modello	Capacità Coppia di torsione (Nanometro)	Coppia di torsione Resistenza (Nanometro)	Sopra funzionamento (r/min) Massimo. Interno Corsa	Sopra funzionamento (r/min) Massimo. Esterno Corsa	indirizzamento Massimo. (ciclo /min)	Dimensione di foro Diametro (H7)	Chiave modo		B	C	PCDD	(M6) E	F	G	H-M No. Tapped x HolesSize× Passo	S	Peso (chilogrammo)
MZ15	186	0,20	2.200	900	150	15	5*2.3	62	68	60	58	47	25	5,5	6M5P0.8	10	1,4
MZ17	215	0,20	2.000	800	150	17	5*2.3	66	75	64	64	52	28	6,3	6M5P0.8	10	1,8
MZ20	323	0,29	1.900	700	150	20	6*2.8	67	80	65	68	55	30	7,6	6M6P1.0	12	2,0
MZ30-22	735	0,39	1.800	500	150	22	6*2.8	82	100	80	88	75	45	8,9	6M8P1.25	16	3,7
MZ30-25	735	0,39	1.800	500	150	25	8*3.3	82	100	80	88	75	45	8,9	6M8P1.25	16	3,7
MZ30	735	0,39	1.800	500	150	30	10*3.3	82	100	80	88	75	45	8,9	6M8P1.25	16	3,7
MZ35	1.080	0,49	1.700	300	150	35	10*3.3	87	110	85	95	80	50	8,7	6M8P1.25	16	4,8
MZ45-40	1.620	0,69	1.700	300	150	40	12*3.3	92	125	90	110	95	60	8,4	8M8P1.25	16	6,2
MZ45	1.620	0,69	1.700	300	150	45	14*3.8	92	125	90	110	95	60	8,4	8M8P1.25	16	6,2
MZ60-50	2.110	0,98	1.600	250	150	50	14*3.8	102	155	100	140	125	80	9,1	8M8P1.25	16	10,2
MZ60-55	2.110	0,98	1.600	250	150	55	16*4.3	102	155	100	140	125	80	9,1	8M8P1.25	16	10,2
MZ60	2.110	0,98	1.600	250	150	60	18*4.4	102	155	100	140	125	80	9,1	8M8P1.25	16	10,2
MZ70-65	3.040	1,27	1.300	250	150	65	18*4.4	105	175	103	162	145	95	8,6	8M8P1.25	16	13,2
MZ70	3.040	1,27	1.300	250	150	70	20*4.9	105	175	103	162	145	95	8,6	8M8P1.25	16	13,2
