Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di CKZF-B
Termini di trasporto & di pagamento
Quantità di ordine minimo: pc 1
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Il tipo dello Sprag di CKZF-B guida in folle la frizione dell'arresto |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
100-310 |
Coppia di torsione (nanometro): |
250-8500 |
Peso (chilogrammi): |
2.3-70 |
Dimensione di foro (millimetri): |
30-130 |
Nome: |
Il tipo dello Sprag di CKZF-B guida in folle la frizione dell'arresto |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
I cuscinetti di un modo |
Thichness (millimetri): |
100-310 |
Coppia di torsione (nanometro): |
250-8500 |
Peso (chilogrammi): |
2.3-70 |
Dimensione di foro (millimetri): |
30-130 |
Introduzione di produzione

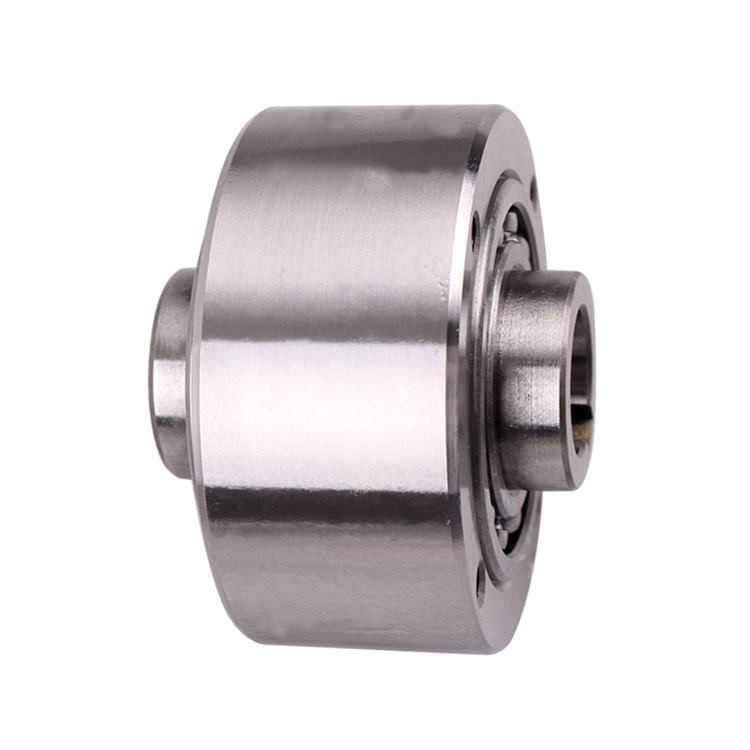

CKZF-B è una frizione unidirezionale cuneiforme senza contatto sopportante. Di sostegno da 2 cuscinetti di 160 serie. L'anello esterno va oltre la rotazione, solo l'anello esterno è destinato per avere una funzione unidirezionale. Il grasso è incluso alla fabbrica. Gli anelli interni ed esterni hanno scanalature ed i fronti dell'estremità hanno fori della vite, che possono essere installati nelle posizioni verticali o orizzontali. Esempio di applicazione per impedire rotazione inversa o invadere velocità nelle circostanze ad alta velocità.
Il tipo CKZF-B è un typefreewheelswith centrifugo dello sprag la corsa interna che roating, facendo uso di due cuscinetti di 60 serie,
soltanto la corsa esterna è progettata per guidar in follee, unità è deliveredoil lubrificato.
La corsa interna e la corsa esterna hanno una scanalatura e fare fronte ha vite, lacrimosa per installazione orizzontale o verticale.
Adatto ad arresto, o ad invadere le applicazioni della frizione.
La frizione unidirezionale consiste di un anello esterno, di un anello interno e di un blocchetto del cuneo messi fra l'anello interno e l'anello esterno. Può essere un freno del blocchetto del cuneo o un freno del rullo. Le frizioni unidirezionali possono essere divise in due tipi:
Frizione unidirezionale con il proprio cuscinetto
Frizione unidirezionale senza cuscinetto
Per le frizioni unidirezionali, è molto importante che i centri degli anelli interni ed esterni sono stati allineati. Se scegliete una frizione unidirezionale senza cuscinetto, il cliente deve assicurarsi che il centro degli anelli interni ed esterni sia stato allineato durante l'installazione.
| Tipo |
Coppia nominale {N·m.} |
Invadere le velocità di limitazione r/min | Inmm di dimensione | Peso | |||||||||||
| nmin | nmax | d H7 | D H7 | F | D1 | B | c | L | nanometro | H | *tw di bw | *tn di bn | chilogrammo | ||
| CKZF-B30100 | 250 | 780 | 6000 | 30 | 100 | 87 | 75 | 51 | 68 | 60,5 | 6-M6 | 10 | 8*4.0 | 8*3.3 | 2,3 |
| CKZF-B35110 | 300 | 740 | 6000 | 35 | 110 | 96 | 80 | 55 | 74 | 63 | 6-M6 | 12 | 10*5.0 | 10*3.3 | 3,2 |
| CKZF-B40125 | 450 | 720 | 5000 | 40 | 125 | 108 | 90 | 63 | 86 | 73 | 6-M8 | 14 | 12*5.0 | 12*3.3 | 4,3 |
| CKZF-B45130 | 510 | 665 | 4000 | 45 | 130 | 112 | 95 | 63 | 86 | 73 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 5,0 |
| CKZF-B50150 | 820 | 610 | 4000 | 50 | 150 | 132 | 110 | 73 | 94 | 86 | 8-M8 | 14 | 14*5.5 | 14*3.8 | 7,5 |
| CKZF-B55160 | 976 | 600 | 3200 | 55 | 160 | 138 | 115 | 73 | 104 | 86 | 8-M10 | 16 | 16*6.0 | 16*4.3 | 9,0 |
| CKZF-B60170 | 1300 | 490 | 3200 | 60 | 170 | 150 | 125 | 91 | 114 | 105 | 10-M10 | 16 | 18*7.0 | 18*4.4 | 12,7 |
| CKZF-B70190 | 1600 | 480 | 2400 | 70 | 190 | 165 | 140 | 108 | 134 | 124 | 10-M10 | 16 | 20*7.5 | 20*4.9 | 14,5 |
| CKZF-B80210 | 2500 | 450 | 2400 | 80 | 210 | 185 | 160 | 106 | 144 | 124 | 10-M10 | 16 | 22*9.0 | 22*5.4 | 19,0 |
| CKZF-B90230 | 3300 | 420 | 2000 | 90 | 230 | 206 | 180 | 114 | 158 | 143 | 10-M12 | 20 | 22*9.0 | 25*5.4 | 29,5 |
| CKZF-B100270 | 5800 | 420 | 2000 | 100 | 270 | 240 | 200 | 121 | 182 | 153 | 10-M16 | 24 | 28*10 | 28*6.4 | 42,5 |
| CKZF-B130310 | 8500 | 415 | 2000 | 130 | 310 | 278 | 240 | 169 | 212 | 194 | 12-M16 | 24 | 32*11 | 32*7.4 | 70 |
