Dettagli del prodotto
Luogo di origine: Cina
Marca: Tianniu
Certificazione: CGS
Numero di modello: DLY0
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 pezzo
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-10working
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Freno elettromagnetico industriale della serie DLY0 |
Diametro interno: |
30-80 mm |
Diametro esterno: 85-253mm: |
61-140 mm |
Distanze: |
19.2-35 mm |
Garanzia: |
12 mesi |
Supporto personalizzato: |
OEM, ODM |
Peso: |
Vedere foglio di dati |
Nome: |
Freno elettromagnetico industriale della serie DLY0 |
Diametro interno: |
30-80 mm |
Diametro esterno: 85-253mm: |
61-140 mm |
Distanze: |
19.2-35 mm |
Garanzia: |
12 mesi |
Supporto personalizzato: |
OEM, ODM |
Peso: |
Vedere foglio di dati |

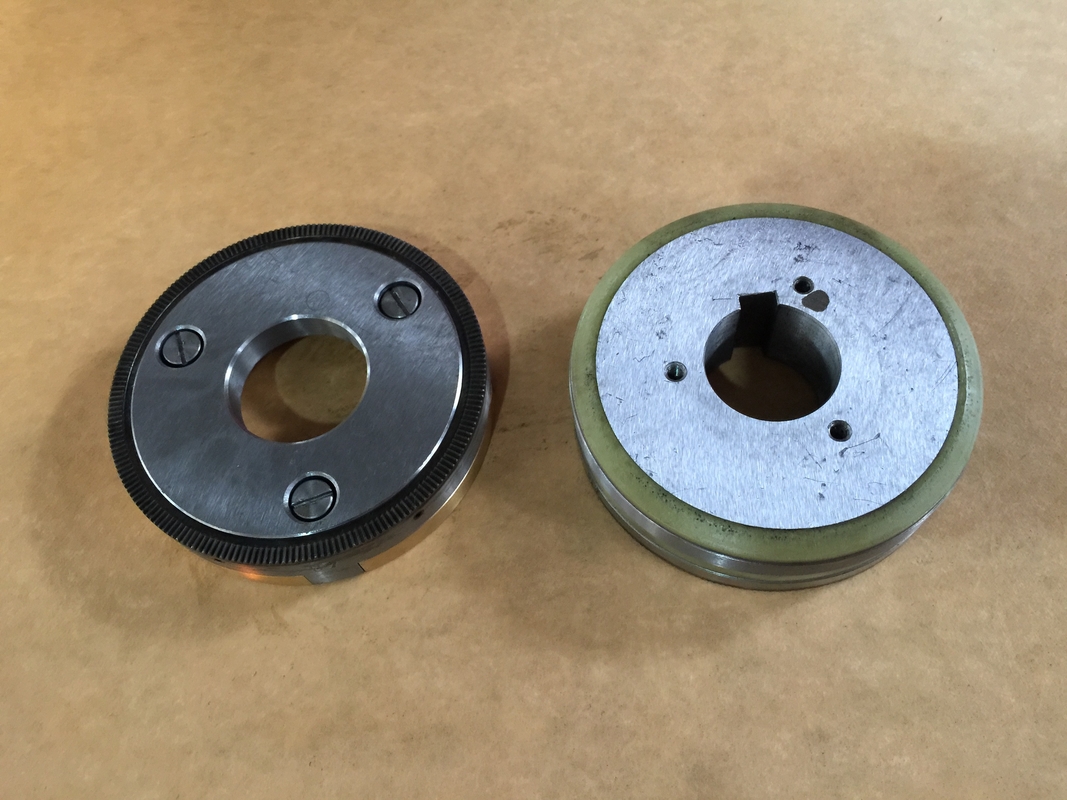

Freni e frizioni elettromagnetici DLY0 a denti multi-discoFreno elettromagnetico industriale
Introduzione ai prodotti
1, Scopo principale
La frizione elettromagnetica incorporata nel dente è utilizzata principalmente nel sistema di trasmissione meccanica.Può realizzare la combinazione della parte trainata e della parte trainata quando la velocità relativa della parte trainata e della parte trainata è bassa o zero, in modo da avviare, fermare, invertire e posizionare. ampiamente utilizzati in macchine per la lavorazione dei metalli, laminatrici metallurgiche, macchine per l'imballaggio, macchine mediche, macchine per la lavorazione degli alimenti,macchine per la stampa e la tintura dei tessuti, industria delle macchine utensili di precisione.
2, L'imbracatura può funzionare in modo affidabile nelle seguenti condizioni
l'altitudine del sito di installazione della frizione non deve superare i 2000 m;
temperatura ambiente: - 5 °C ~ + 40 °C;
non vi è pericolo di esplosione nel mezzo circostante e non vi sono gas e polveri conduttive sufficienti a corrodere il metallo e danneggiare l'isolamento;
la fluttuazione della tensione della bobina di frizione non deve superare il + 5% e il - 15% della tensione nominale;
la frizione può funzionare con o senza lubrificazione.
3, Installazione
★ la frizione può essere installata orizzontalmente o verticalmente; la frizione installata sull'albero deve mantenere la coassialità tra l'albero motore e l'albero azionato non superiore a 0.05 mm e assicurare la distanza di lavoro δ Valore.
★ prima dell'installazione della frizione, i denti superficiali su entrambe le estremità devono essere puliti.
★ le parti motrici e azionate della frizione devono essere fissate in modo assiale senza movimento assiale.
Parametri dei prodotti
| I.Z.E. | Demenza radiale | Demenza assiale | |||||||||||||||
| D1 | D2 | D3 | D | d | b | Φ | h | e | M | L | L1 | L2 | L3 | L4 | α | δ | |
| DLY0-1.2 | 61 | 30 | 27.5 | 20 | 17 | 6 | 18 | 19.9 | 5 | 3-M4-8 | 36 | 19.2 | 7 | 3 | 6 | 30° | 0.2 |
| DLY0-2.5 | 73 | 35 | 34 | 25 | 22 | 6 | 25 | 27.6 | 8 | 3-M4-8 | 36 | 19.2 | 8 | 3 | 6 | 30° | 0.3 |
| DLY0-5 | 87 | 45 | 41 | 28 | 24 | 6 | 28 | 30.6 | 8 | 3-M4-8 | 44 | 24.2 | 8 | 5 | 8 | 30° | 0.3 |
| DLY0-10 | 94 | 45 | 50 | 40 | 35 | 10 | 40 | 42.9 | 12 | 3-M4- 10 | 45 | 25.5 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-16 | 104 | 60 | 55 | 45 | 40 | 12 | 45 | 47.9 | 12 | 3-M5- 10 | 50 | 29.2 | 8 | 5 | 8 | 30° | 0.5 |
| DLY0-25 | 125 | 75 | 70 | 50 | 45 | 12 | 50 | 53.8 | 14 | 3-M5- 10 | 52.5 | 31 | 9 | 4 | 9 | 30° | 0.5 |
| DLY0-40 | 140 | 80 | 75 | 60 | 54 | 14 | 60 | 64 | 18 | 3-M6- 10 | 62 | 35 | 10 | 3 | 10 | 60° | 0.8 |
Montaggio:
