Frizione dell'arresto
Created with Pixso. GVG serie Backstop Clutch con braccio di coppia GVG20

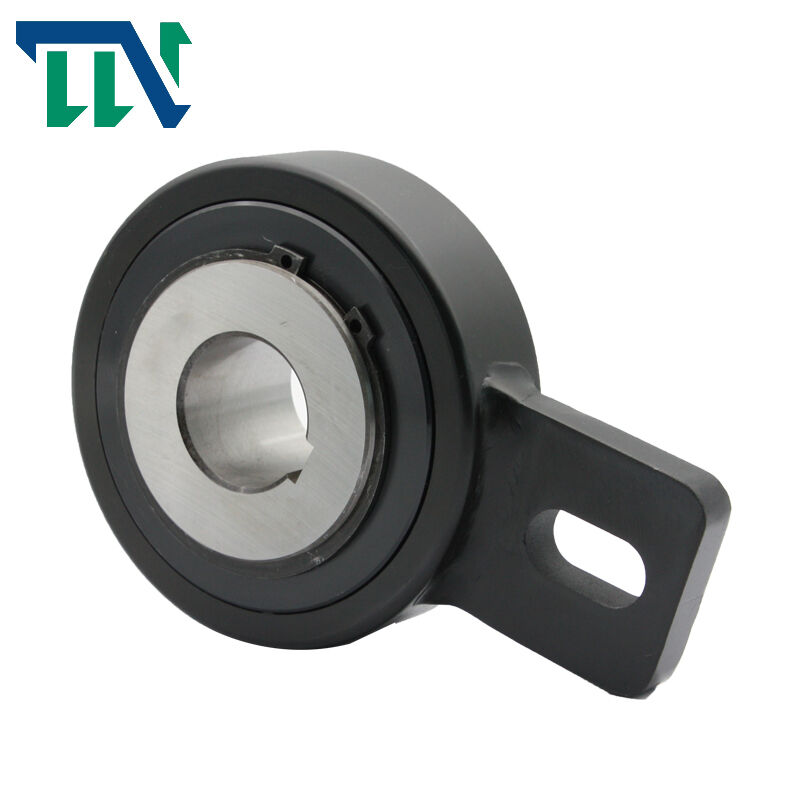

GVG serie Backstop Clutch con braccio di coppia GVG20

Marchio: Tianniu
Numero di modello: Serie GVG
MOQ: 1 PZ
Price: negotiable
Tempi di consegna: 5-10 giorni di lavorazione
Termini di pagamento: T/T, Western Union, , L/C, D/A, D/P
Informazioni dettagliate
Luogo di origine:
Cina
Certificazione:
ISO-9001
Nome:
Frizione antiritorno serie GVG con braccio di reazione
Materiale:
Acciaio sopportante della GCR 15
tipo:
I cuscinetti di un modo
Thichness (millimetri):
83-300
Torsione (Nm):
265-11000
peso (kg):
1.3-42
Dimensione del foro ((mm):
20-120
Garanzia:
12 mesi
Imballaggi particolari:
Cartoni da trasporto del mare in aeroplano
Capacità di alimentazione:
10000 al mese
Evidenziare:

GVG20 frizione di scorta con braccio a coppia

,

Congiuntura di supporto industriale della serie GVG

,

coppia di coppia di coppia di coppia di coppia di coppia di coppia GVG20

Descrizione del prodotto

Frizione antiritorno serie GVG con braccio di reazione




Introduzione alla produzione

Le ruote libere della serie GvG sono dotate di gabbie di contatto, centrate tra la pista interna e
la pista esterna è realizzata mediante boccole.
le forze torcenti vengono trasmesse dall'albero all'anello interno mediante una chiavetta.
la tolleranza dell'albero deve essere h6.
Quando la ruota libera viene utilizzata come dispositivo di non ritorno, la leva è fissata alla pista esterna
deve essere inserito tra due parentesi; in caso contrario è necessario inserire un perno nel
foro ad anello. Quando è bloccato al telaio di una macchina, arresta la rotazione della ruota libera.
Se la ruota libera viene utilizzata come avanzamento intermittente, la leva deve essere fissata
longitudinalmente utilizzando il foro per l'asta di spinta o simili. In ogni caso per evitare sovraccarichi
le boccole, la leva deve avere un certo gioco per consentire l'asse
movimento.
la ruota libera viene fornita già ingrassata.



Parametri dei prodotti
GVG serie Backstop Clutch con braccio di coppia GVG20



Modello

dH7

D

l

B1

L1

b2

l2

l3

l4

Peso

(kg)

Velocità max

(giri/min)

Coppia

(Nm)

GVG20

20

106

48

40

15

18

35

10.5

113

2.5

400

606

GVG25

25

106

48

40

15

18

35

10.5

113

2.4

400

606

GVG30

30

106

48

40

15

18

35

10.5

113

2.3

400

606

GVG35

35

106

48

40

15

18

35

10.5

125

2.2

400

606

GVG40

40

132

52

60

15

18

35

10

125

4

300

1295

GVG45

45

132

52

60

15

18

35

10

125

3.8

300

1295

GVG50

50

132

52

60

15

18

35

10

125

3.7

300

1295

GVG55

55

132

52

60

15

18

35

10

125

3.5

300

1295

GVG60

60

161

54

70

15

18

35

10

140

6.1

250

2550

GVG70

70

161

54

70

15

18

35

10

140

5.7

250

2550

GVG80

80

190

70

70

20

25

45

15

165

10.2

200

4875

GVG90

90

290

70

70

20

25

45

15

165

9.6

200

4875
