GVG one way clutch GVG30 Backstops

GVG one way clutch GVG30 Backstops

Marchio:	Tianniu
Numero di modello:	Serie GVG
MOQ:	1 PZ
prezzo:	negotiable
Tempi di consegna:	5-10 giorni di lavorazione
Termini di pagamento:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO-9001

Nome:

Frizione antiritorno serie GVG con braccio di reazione

Materiale:

Acciaio sopportante della GCR 15

tipo:

I cuscinetti di un modo

Thichness (millimetri):

83-300

Torsione (Nm):

265-11000

peso (kg):

1.3-42

Dimensione del foro ((mm):

20-120

Garanzia:

12 mesi

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Descrizione del prodotto

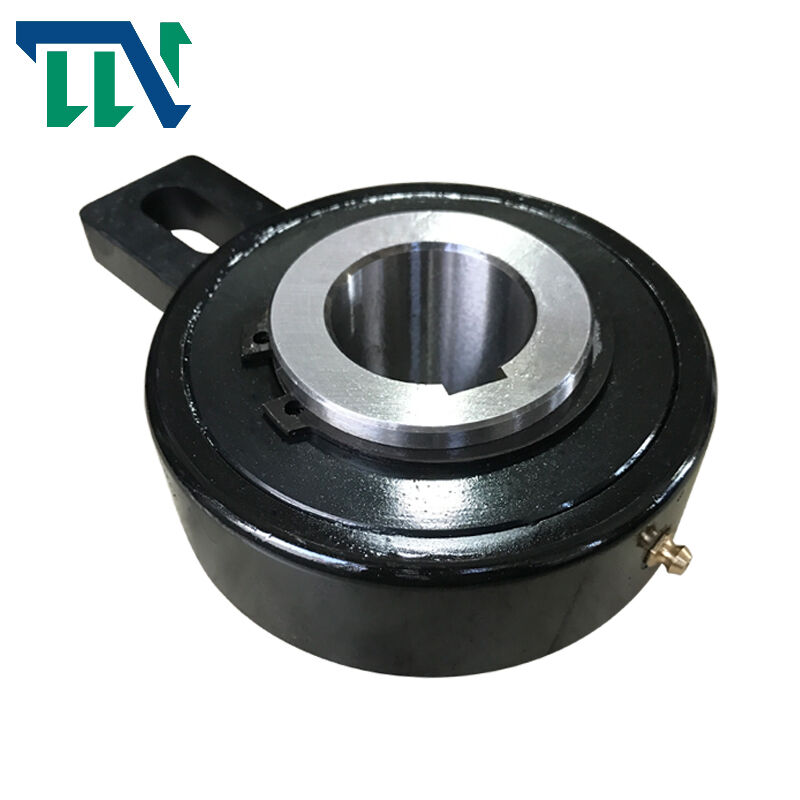

GVG series Backstop Clutch with Torque Arm

GVG one way clutch GVG30 Backstops 0

Production introduction

GvG series freewheels are with sprags cages, centering between the inner race and
outer race is carried out by means of bushes.
the torque forces are transmitted from the shaft to the inner race by means of a key.
shaft tolerance must be h6.
When the freewheel is used as a non return device, the lever fixed to the outer race
must be sandwiched between two brackets; otherwise a pin must be inserted in the
looped hole. When locked to the frame of a machine, it stops the freewheel rotating.
If the freewheel is used as an intermittent feed, the lever must be attached
lengthways using the hole for a pushrod or similar. In any case, to avoid overloading
the bushes, the lever must be given a certain amount of clearance to allow for the axial
movement.
the freewheel is supplied already greased.

Products Parameters

Model	dH7	D	L	B1	L1	b2	l2	l3	l4	Weight (kg)	Max.speed (rpm)	Torque (Nm)
GVG20	20	106	48	40	15	18	35	10.5	113	2.5	400	606
GVG25	25	106	48	40	15	18	35	10.5	113	2.4	400	606
GVG30	30	106	48	40	15	18	35	10.5	113	2.3	400	606
GVG35	35	106	48	40	15	18	35	10.5	125	2.2	400	606
GVG40	40	132	52	60	15	18	35	10	125	4	300	1295
GVG45	45	132	52	60	15	18	35	10	125	3.8	300	1295
GVG50	50	132	52	60	15	18	35	10	125	3.7	300	1295
GVG55	55	132	52	60	15	18	35	10	125	3.5	300	1295
GVG60	60	161	54	70	15	18	35	10	140	6.1	250	2550
GVG70	70	161	54	70	15	18	35	10	140	5.7	250	2550
GVG80	80	190	70	70	20	25	45	15	165	10.2	200	4875
GVG90	90	290	70	70	20	25	45	15	165	9.6	200	4875
