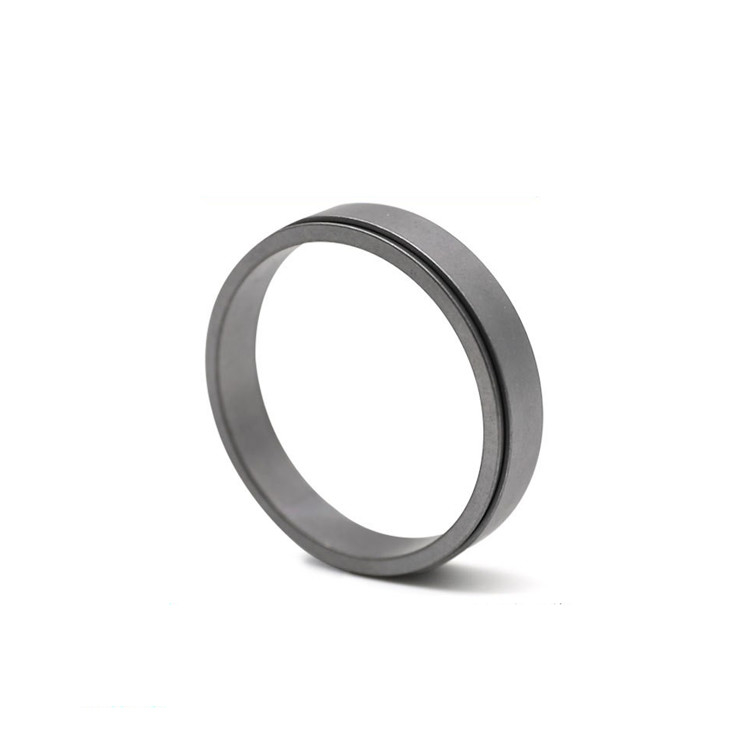

Z1 che chiude il dispositivo di bloccaggio a chiave degli elementi nessuna alta durezza della scanalatura
I prodotti caratterizza
Il collegamento dell'Assemblea di chiusura è un collegamento preciso, senza Gap, keyless. Elimina attendibilmente gli svantaggi quali concentrazione di sforzo e le chiavi di rotolamento causate dalla trasmissione chiave. Presenta i vantaggi di posizionamento conveniente e rapido, di tempo di impiego lungo e di non facile corrodere. Non c'è parente che fa scorrere durante il lavoro e la nessun'usura. È particolarmente adatto ad uso in varia trasmissione di alta precisione e servo meccanismi.
Quando la manica di accoppiamento di espansione è installata nella direzione assiale, può regolare facilmente la dimensione richiesta di posizione della direzione assiale e della posizione relativa delle parti senza alcuna fissazione assiale.
Con l'espansione del campo di applicazione, tutti i tipi di forme complesse del collegamento nel macchinario possono essere sostituite dalle maniche della coppia stretta e di espansione speciale. Semplifichi la struttura della trasmissione o trasformi in in una parte integrante di componente meccanica, quale un accoppiamento senza contraccolpo del diaframma.
La selezione dell'Assemblea di chiusura può fare il livello sostenente del tasso di commercializzazione dell'elaboratore centrale, che è conveniente per il progresso e lo sviluppo della tecnologia dell'elaboratore centrale e dell'aggiornamento del prodotto.
La manica del giunto di dilatazione può funzionare nella gamma di temperature di -30ºC a 200ºC e può essere fatta di vari materiali secondo i luoghi di lavoro differenti ed i media
Parametri dei prodotti
|
modello |
Pf=100N/mm2 |
G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8,2 | 150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
