Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z4
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z4 |
Materiale: |
Acciaio |
Peso: |
3.3-49KG |
Diametro esterno: |
120-390 |
Spessore (millimetri): |
62-136 |
Dimensione di foro: |
70-300 |
Coppia di torsione (kNm: |
6.85-245 |
Numero di modello: |
Assemblea di chiusura Z4 |
Materiale: |
Acciaio |
Peso: |
3.3-49KG |
Diametro esterno: |
120-390 |
Spessore (millimetri): |
62-136 |
Dimensione di foro: |
70-300 |
Coppia di torsione (kNm: |
6.85-245 |

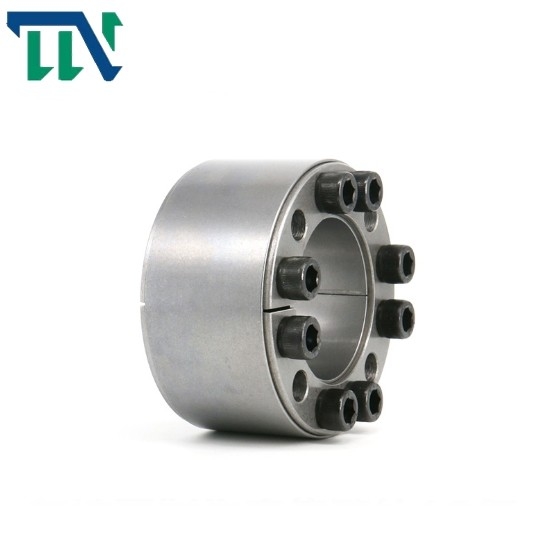

Dispositivo di bloccaggio Keyless Z4 che chiude gli elementi a chiave che premono Assemblea
I prodotti caratterizza
L'Assemblea di chiusura è una base meccanica avanzata che è ampiamente usata nel mondo
per l'accoppiamento meccanico nell'ambito di vari carichi. Gli Stati Uniti, Germania, Giappone
ed i paesi con le industrie sviluppate in primo luogo hanno usato questa nuova tecnologia dentro
macchinario resistente. È stato estendere alle varie industrie del macchinario.
L'Assemblea di chiusura si è avviata internazionalmente agli inizi degli anni 70. La Cina ha sviluppato
il prodotto nell'inizio degli anni 80 ed in primo luogo lo ha promosso ed applicato in vario macchinario pesante.
Durante i sei anni scorsi, la Cina ha formulato l'Assemblea di chiusura generale
Norma GB5867-86. La nostra società Tianniu ha iniziato la ricerca completa e
sviluppo di varie maniche di espansione di questa norma nel 1987. Dopo quasi 20
anni di pratica, abbiamo completato lo sviluppo di tutti i tipi di espansioni
maniche in questa norma. E promosso al tessuto, imballante, alimento, industria leggera,
metallurgia, fabbricazione della carta, stampa, macchine utensili, centri di lavorazione, forgiatrice
strumenti e macchinario generale metallurgico e del macchinario e l'altro macchinario,
ha preso una buona reputazione ed ha promosso i prodotti dell'industria del macchinario. abilità migliore.
E può sviluppare l'Assemblea di chiusura non standard secondo le necessità dell'utente speciali
Parametri dei prodotti
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale |
PF (N/mm2) |
MA
(N·m) |
G
(chilogrammo) |
||||||
d | D | l | L | L1 |
dimensioni |
Qty |
F1 (kN) |
Mt (kN·m) |
|||
millimetro | |||||||||||
70 | 120 | 56 | 62 | 74 | M12×55 | 8 | 197 | 6,85 | 201 | 145 | 3,3 |
80 | 130 | 56 | 62 | 74 | M12×55 | 12 | 291 | 11,65 | 263 | 145 | 3,7 |
90 | 140 | 56 | 62 | 74 | M12×55 | 12 | 29 | 13,00 | 234 | 145 | 4,0 |
100 | 160 | 74 | 80 | 94 | M14×70 | 15 | 389 | 19,70 | 213 | 230 | 7,2 |
110 | 170 | 74 | 80 | 94 | M14×70 | 15 | 483 | 22,60 | 242 | 230 | 7,7 |
120 | 180 | 15 | 482 | 28,90 | 222 | 230 | 8,3 | ||||
125 | 185 | 15 | 480 | 30,00 | 212 | 230 | 8,5 | ||||
130 | 190 | 74 | 80 | 94 | M14×70 | 15 | 480 | 31,20 | 205 | 230 | 8,8 |
140 | 200 | 18 | 574 | 40,20 | 227 | 230 | 9,3 | ||||
150 | 210 | 18 | 572 | 42,90 | 212 | 230 | 10,0 | ||||
160 | 230 | 18 | 800 | 64,00 | 227 | 355 | 14,9 | ||||
170 | 240 | 18 | 795 | 67,80 | 214 | 355 | 15,7 | ||||
180 | 250 | 88 | 94 | 110 | M16×80 | 21 | 923 | 83,00 | 235 | 355 | 16,4 |
190 | 260 | 21 | 921 | 88,00 | 223 | 355 | 17,2 | ||||
200 | 270 | 24 | 1050 | 105,00 | 242 | 355 | 18,8 | ||||
210 | 290 | 20 | 1118 | 117,30 | 197 | 485 | 23,0 | ||||
220 | 300 | 21 | 1120 | 123,00 | 189 | 485 | 27,7 | ||||
240 | 320 | 110 | 116 | 134 | M18×100 | 24 | 1280 | 153,00 | 198 | 485 | 29,8 |
250 | 330 | 27 | 1282 | 160,20 | 205 | 485 | 31,0 | ||||
260 | 340 | 27 | 1430 | 186,00 | 205 | 485 | 32,0 | ||||
280 300 |
370 390 |
130 |
136 |
156 |
M20×120 |
24 |
1650 1650 |
230,00 245,00 |
192 179 |
690 690 |
46,0 49,0 |
