Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z6
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z5 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.29-6.7KG |
Diametro esterno: |
47-200 |
Spessore (millimetri): |
37-77 |
Dimensione di foro: |
55-80 |
Coppia di torsione (kNm: |
145-1600 |
Numero di modello: |
Assemblea di chiusura Z5 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.29-6.7KG |
Diametro esterno: |
47-200 |
Spessore (millimetri): |
37-77 |
Dimensione di foro: |
55-80 |
Coppia di torsione (kNm: |
145-1600 |

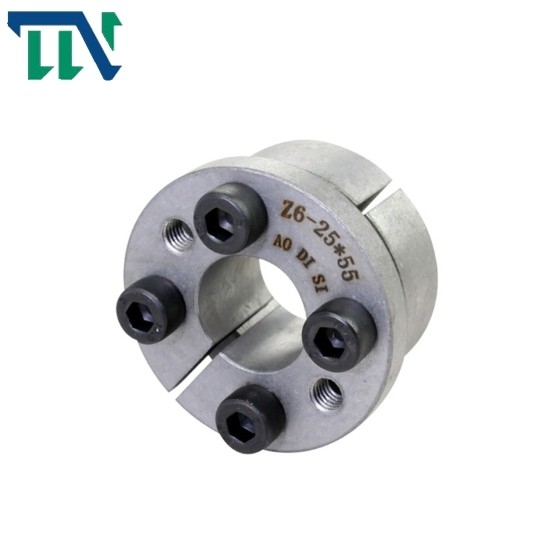

La serratura Z6 monta la vite di adeguamento con la serratura di potere dell'Assemblea di serratura
I prodotti caratterizza
Il collegamento dell'Assemblea di chiusura può resistere agli oneri gravosi. La sua struttura può essere trasformata i vari stili. Per soddisfare le richieste del carico dell'installazione, un'Assemblea di chiusura non è abbastanza e la serie multipla può essere usata in associazione.
Il collegamento dell'Assemblea di chiusura è un collegamento preciso, senza Gap, keyless. Elimina attendibilmente gli svantaggi quali concentrazione di sforzo e le chiavi di rotolamento causate dalla trasmissione chiave. Presenta i vantaggi di posizionamento conveniente e rapido, di tempo di impiego lungo e di non facile corrodere. Non c'è parente che fa scorrere durante il lavoro e la nessun'usura. È particolarmente adatto ad uso in varia trasmissione di alta precisione e servo meccanismi
L'apparecchiatura di trasmissione di Changzhou TIANNIU il Co., la srl (fabbrica della frizione di Changzhou TIANNIU) è un un fornitore professionale del cuscinetto della frizione di modo, i prodotti di base è micro innesto elettromagnetico, accoppiamento del limitatore di coppia, scorrevole di dispositivo di accoppiamento, accoppiamento flessibile dell'albero di propulsione, assemblea di chiusura e di dispositivo di accoppiamento, ecc.
Siamo stati nel del cuscinetto della frizione di Sprag e nell'industria sopportante di modo della frizione una per più di 10years, persistenti nei principi degli affari dei prodotti adeguati ai requisiti dai clienti. Assistiamo con ascoltare i nostri clienti, l'applicazione dell'innovazione e la costruzione con arte per soddisfare tutte le loro esigenze
Parametri dei prodotti
|
dimensioni fondamentali |
il governo della Nigeria hexa interno ha diretto il bullone |
Carico nominale |
PF (N/mm2) |
MA
(N·m) |
G
(chilogrammo) |
||||||||
| d | D | L4 | L3 | L2 | D1 | L1 |
dimensioni |
Qty |
Ft (kN) |
Mt (kN·m) |
|||
| millimetro | |||||||||||||
| 14 | 18 | 0,127 | 208 | 25 | 0,37 | ||||||||
| 16 | 18 | 0,142 | 181 | 25 | 0,39 | ||||||||
| 18 | 18 | 0,157 | 161 | 25 | 0,41 | ||||||||
| 19 | 18 | 0,165 | 152 | 25 | 0,42 | ||||||||
|
20 22 |
55 | 17 | 30 | 22 | 62 | 38 | M6 | 6 |
18 25,5 |
0,172 0,285 |
145 186 |
25 35 |
0,44 0,45 |
| 24 | 25,5 | 0,307 | 170 | 35 | 0,46 | ||||||||
| 25 | 25,5 | 0,315 | 163 | 35 | 0,47 | ||||||||
| 28 | 31,5 | 0,435 | 175 | 41 | 0,48 | ||||||||
| 30 | 31,5 | 0,472 | 163 | 41 | 0,50 | ||||||||
| 24 | 37,4 | 0,440 | 244 | 30 | 0,46 | ||||||||
| 25 | 37,4 | 0,460 | 234 | 30 | 0,48 | ||||||||
| 28 | 43,6 | 0,600 | 243 | 35 | 0,51 | ||||||||
|
30 32 |
65 | 17 | 30 | 22 | 72 | 38 | M8 | 5 |
43,6 43,6 |
0,640 0,690 |
227 213 |
35 35 |
0,55 0,56 |
| 35 | 52,5 | 0,910 | 234 | 41 | 0,58 | ||||||||
| 38 | 52,5 | 0,990 | 216 | 41 | 0,61 | ||||||||
| 40 | 52,5 | 1,050 | 205 | 41 | 0,62 | ||||||||
| 30 | 52,4 | 0,780 | 232 | 30 | 0,73 | ||||||||
| 32 | 52,4 | 0,830 | 217 | 30 | 0,76 | ||||||||
| 35 | 61,0 | 1,060 | 232 | 35 | 0,82 | ||||||||
| 38 | 61,0 | 1,150 | 214 | 35 | 0,89 | ||||||||
| 40 | 80 | 20 | 33 | 25 | 87 | 41 | M8 | 7 | 61,0 | 1,220 | 203 | 35 | 0,92 |
| 43 | 73,5 | 1,540 | 233 | 41 | 0,96 | ||||||||
| 45 | 73,5 | 1,650 | 217 | 41 | 0,99 | ||||||||
| 48 | 73,5 | 1,760 | 203 | 41 | 1,00 | ||||||||
| 50 | 73,5 | 1,830 | 195 | 41 | 1,02 | ||||||||
