Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z20
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z20 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.37-9.2KG |
Diametro esterno: |
60-260mm |
Spessore (millimetri): |
72-197mm |
Dimensione di foro: |
25-160mm |
Coppia di torsione (kNm: |
17-145 |
Numero di modello: |
Assemblea di chiusura Z20 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.37-9.2KG |
Diametro esterno: |
60-260mm |
Spessore (millimetri): |
72-197mm |
Dimensione di foro: |
25-160mm |
Coppia di torsione (kNm: |
17-145 |

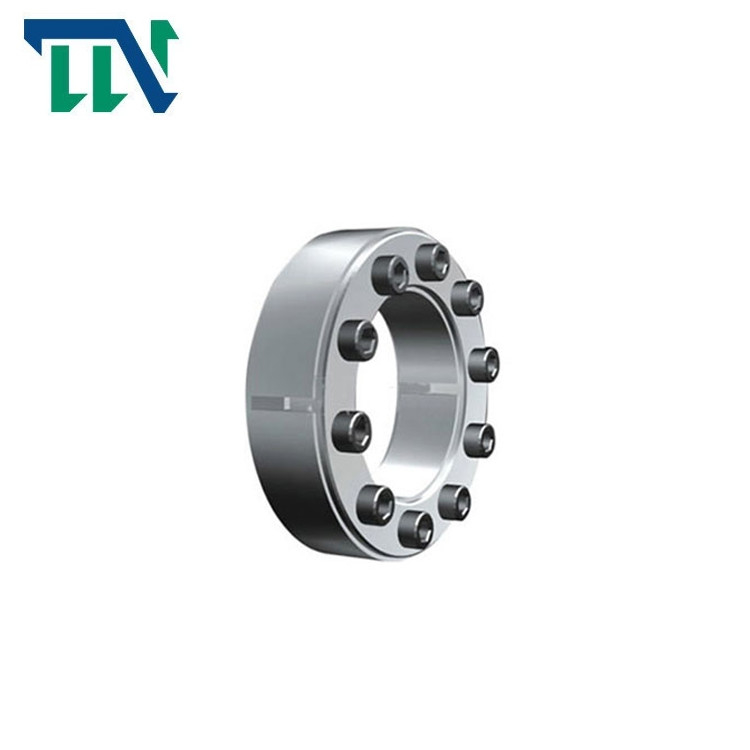

Assemblea di serratura Keyless di potere del dispositivo di bloccaggio Z20
I prodotti caratterizza
L'assemblea di chiusura di z-serie prodotta dalla società della trasmissione di tianniu di Changzhou è una struttura keyless del collegamento. Nell'ambito dell'azione di forza assiale, delle maniche interne ed esterne restringersi molto attentamente ed espandersi con l'asse ed il hub per produrre abbastanza attrito per trasmettere coppia di torsione e forza assiale, in modo da raggiungere lo scopo dell'operazione del meccanismo.
Caratteristiche: buona prestazione concentrante di collegamento; Nessun riscaldamento è richiesto durante l'assemblea; È conveniente smontare o regolare la posizione relativa fra l'asse ed il hub; Nessuna concentrazione di sforzo; Forte portata. Uso: quando il hub è collegato con l'asse, svolge un ruolo di chiusura stretto dopo il rafforzamento dai bulloni. Poiché il prodotto è una superficie conica o una struttura conica, si trasforma la forza radiale attraverso il movimento della forza assiale, con conseguente attrito e soddisfare le richieste di coppia di torsione. Nel smontare, allenti tutti i bulloni. Non c'è necessità di rimuovere i bulloni. Poi avviti i bulloni appropriati nel foro dello smontaggio con una chiave a brugola ed allenti le parti smontate
Parametri dei prodotti
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale | G (chilogrammo) | ||||||||
| d | D | D1 | L1 | L | L2 |
dimensioni |
Qty |
MA (N·m) |
Mt (kN·m) | F1 (kN) | |
| millimetro | |||||||||||
| 25 | 60 | 37,5 | 27,5 | 20 | 17 | M6×18 | 9 | 17 | 0,20 | 22 | 0,37 |
| 30 | 65 | 42,5 | 9 | 0,30 | 24 | 0,42 | |||||
| 35 | 72 | 47,5 | 12 | 0,50 | 35 | 0,48 | |||||
| 40 | 78 | 52,5 | 15 | 0,60 | 40 | 0,54 | |||||
| 45 | 92 | 60 | 33,5 | 24 | 20 | M8×22 | 12 | 41 | 1,0 | 55 | 0,92 |
| 50 | 98 | 65 | 12 | 1,2 | 60 | 1,0 | |||||
| 55 | 105 | 70 | 14 | 1,5 | 70 | 1,1 | |||||
| 60 | 110 | 75 | 14 | 1,7 | 72 | 1,2 | |||||
| 70 | 138 | 90 | 39,5 | 28 | 24 | M10×25 | 14 | 83 | 3 | 110 | 2,3 |
| 80 | 145 | 100 | 14 | 4 | 120 | 2,4 | |||||
| 90 | 160 | 110 | 16 | 5 | 130 | 2,8 | |||||
| 100 | 180 | 122,5 | 47 | 33 | 26 | M12×30 | 14 | 145 | 6,5 | 150 | 3,8 |
| 110 | 190 | 132,5 | 14 | 7 | 160 | 4,1 | |||||
| 120 | 205 | 142,5 | 16 | 9 | 190 | 4,7 | |||||
| 140 | 230 | 165 |
52 |
38 |
34 |
M12×35 | 22 | 14 | 240 | 7,4 | |
| 160 | 260 | 185 | 26 | 20 | 310 | 9,2 | |||||
