Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO9001
Numero di modello: Z21
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z21 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.1-118KG |
Diametro esterno: |
38-485mm |
Spessore (millimetri): |
11-142mm |
Dimensione di foro: |
14-300mm |
Coppia di torsione (kNm: |
30-292000 |
Numero di modello: |
Assemblea di chiusura Z21 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.1-118KG |
Diametro esterno: |
38-485mm |
Spessore (millimetri): |
11-142mm |
Dimensione di foro: |
14-300mm |
Coppia di torsione (kNm: |
30-292000 |

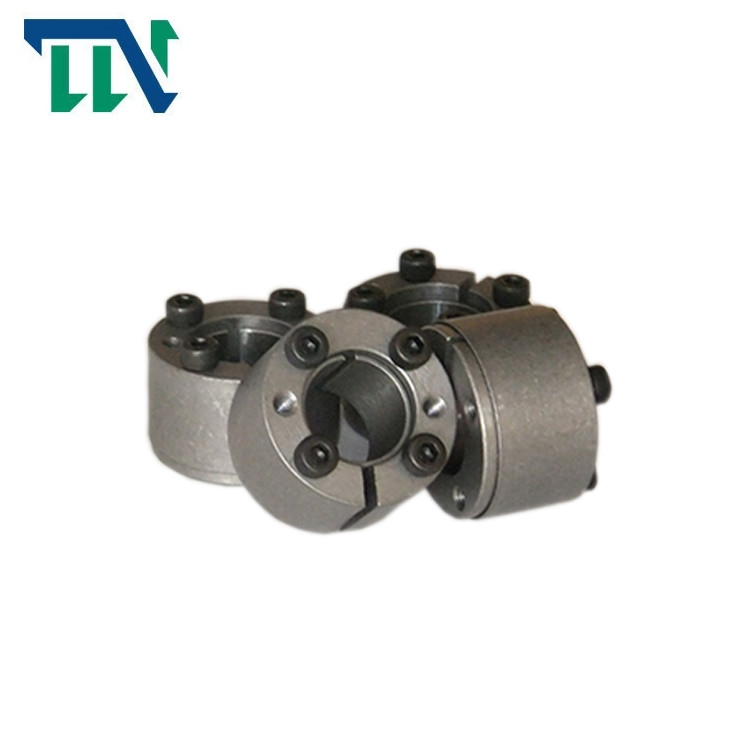

Assemblea di serratura Keyless di potere del dispositivo di bloccaggio Z20
I prodotti caratterizza
L'assemblea di chiusura (qui di seguito ha citato come assemblea di chiusura) è una componente di base avanzata ampiamente usata nel collegamento meccanico nell'ambito dell'onere gravoso nel mondo. Nel collegamento della ruota e dell'asse, è un dispositivo keyless del collegamento che realizza la trasmissione del carico stringendo i bulloni ad alta resistenza per rendere la pressione e l'attrito prodotti fra le superfici di contenimento
L'assemblea di chiusura di z-serie prodotta dalla società della trasmissione di tianniu di Changzhou conta sulle norme tecniche autorevoli in Europa ed ha apportato alcuni miglioramenti creativi ai prodotti scientifico. La società pricipalmente produce l'euro, le norme di JB (GB), le norme di U.S.A. ed i vari prodotti non standard di serie dell'assemblea di chiusura. I prodotti sono esportati all'Unione Europea, gli Stati Uniti, l'Australia, Sud-est asiatico, Hong Kong e Taiwan ed altri paesi e regioni. Attualmente, l'impresa riguarda una superficie di 1000 metri quadri ed ha le varie macchine utensili di CNC, gli strumenti di misura di alta precisione e strumento di misura speciale. La società successivamente ha sviluppato e prodotto più di 30 serie e migliaia standard di specifiche delle assemblee di chiusura. È un produttore professionista su grande scala dell'assemblea di chiusura in Cina
|
Nome di prodotto
|
Assemblea di chiusura di serie di Z
|
|
Modello
|
Z
|
|
Diametro interno
|
14-300mm
|
|
Diametro esterno
|
38-485mm
|
|
Spessore
|
11-142mm
|
|
Peso
|
0.1-118kg
|
|
Capacità di coppia di torsione
|
30-292000N.m
|
|
Pacchetto
|
Cartone/richiesta di legno cliente/di caso
|
|
Termini di pagamento
|
TT. L/C, D/A, D/P, Western Union, Paypal
|
|
Applicazione
|
Macchina tessile, fan, ventilatori, stampatrice
|
Parametri dei prodotti
|
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale |
MA
(N·m) |
G
(chilogrammo) |
|||||
| d | D | L | L1 |
dimensioni |
Qty |
Mt (N·m) | F1 (kN) | ||
| millimetro | |||||||||
| 10 | 20 |
13 |
15,5 |
M2.5×12 |
4 |
14,1 | 2900 | 0,85 | 0,019 |
| 11 | 22 | 15,3 | 2900 | 0,85 | 0,022 | ||||
| 12 | 22 | 17,1 | 2900 | 0,85 | 0,024 | ||||
| 14 | 26 |
17 |
20 |
M3×16 |
31 | 4380 | 0,68 | 0,039 | |
| 15 | 28 | 32,5 | 4380 | 0,68 | 0,044 | ||||
| 16 | 32 | 21 | M4×16 | 61 | 7700 | 3,5 | 0,068 | ||
| 17 | 35 |
21 |
25 |
M4×20 |
63 | 7700 | 3,5 | 0,090 | |
| 18 | 35 | 68 | 7700 | 3,5 | 0,093 | ||||
| 19 | 35 | 72 | 7700 | 3,5 | 0,098 | ||||
| 20 | 38 |
26 |
M5×20 |
126 | 126000 | 6,6 | 0,12 | ||
| 22 | 40 | 135 | 126000 | 6,6 | 0,13 | ||||
| 24 | 47 |
26 |
32 |
M6×25 |
207 | 17900 | 11,8 | 0,20 | |
| 25 | 47 | 216 | 17900 | 11,8 | 0,22 | ||||
| 28 | 50 |
6 |
365 | 26120 | 11,8 | 0,24 | |||
| 30 | 55 | 387 | 26120 | 11,8 | 0,26 | ||||
| 32 | 55 | 421 | 26120 | 11,8 | 0,27 | ||||
|
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale |
MA
(N·m) |
G
(chilogrammo) |
|||||
| d | D | L | L1 |
dimensioni |
Qty |
F1 (kN) | Mt (kN·m) | ||
| millimetro | |||||||||
| 35 | 60 |
31 |
37 |
M6×30 |
8 | 34990 | 633 | 11,8 | 0,37 |
| 38 | 65 | 8 | 34990 | 667 | 11,8 | 0,41 | |||
| 40 | 65 | 8 | 34990 | 696 | 11,8 | 0,42 | |||
| 42 | 75 |
36 |
44 |
M8×35 |
6 | 48000 | 1011 | 28,6 | 0,63 |
| 45 | 75 | 6 | 48000 | 1095 | 28,6 | 0,70 | |||
| 48 | 80 | 8 | 64270 | 1560 | 28,6 | 0,71 | |||
| 50 | 80 | 8 | 64270 | 1610 | 28,6 | 0,73 | |||
