Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: RLK402
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura RLK402 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.42-34.3KG |
Diametro esterno: |
55-326mm |
Spessore (millimetri): |
24-140mm |
Dimensione di foro: |
25-260mm |
Coppia di torsione (kNm: |
0.84-240 |
Numero di modello: |
Assemblea di chiusura RLK402 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.42-34.3KG |
Diametro esterno: |
55-326mm |
Spessore (millimetri): |
24-140mm |
Dimensione di foro: |
25-260mm |
Coppia di torsione (kNm: |
0.84-240 |

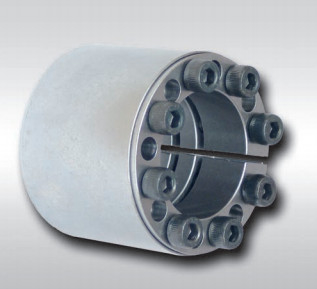

Controdado RLK402 che sopporta il dispositivo di bloccaggio standard dell'asse
Introduzione di prodotti
istruzioni per l'uso
1. Legga prego questa istruzione con attenzione prima dell'uso;
2. Confermi se il prodotto corrente è coerente con il modello del macchinario configurato;
3. Il molibdeno o il silicio che contiene gli additivi non deve essere utilizzato nelle componenti dell'assemblea di chiusura;
4. Il livello di rendimento specificato di questo prodotto è 1,2 bulloni del grado 9 sarà sostituito da altri bulloni;
5. Questo prodotto non ha funzione di posizionamento del centro. Se avete bisogno di questa funzione, progettila prego sul hub di ruota da solo;
6. Non batti con forza durante l'installazione dell'assemblea di chiusura;
7. La tolleranza di selezione dell'asse e del hub è H8/H8
Si concentra il hub all'asse. Doppia scanalatura per alta accuratezza concentrante
Può essere montato periodi multipli
Più alta coppia di torsione ereditaria
Per le applicazioni resistenti
Nessuno spostamento assiale fra il hub e l'asse durante la pressione della procedura
Più alta qualità lavorante
Una coppia di torsione ereditaria di 50 500 nanometro fino a 1 701 000 nanometro
Per i diametri dell'asse fra 130 millimetri e 600 millimetri
I prodotti caratterizza
| Modello | Assemblea di chiusura RLK402/Z12 | |
| Pressione sull'asse (N/mm2) | 252-136 | |
| Pressione sul hub (N/mm2) | 88-130 | |
| Carico nominale (kN.m) | Forza | 55-2400 |
| Coppia di torsione | 0.7-362.3 | |
| Dimensione della corsa interna (millimetri) | 25-300 | |
| Dimensione esterna della corsa (millimetri) | 50-375 | |
| Spessore (millimetri) | 51-197 | |
| Peso (chilogrammi) |
0.5-49.7 |
|
Parametri dei prodotti
|
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale |
PF (N/mm2) |
MA
(N·m) |
G
(chilogrammo) |
||||||
| d | D | Io | L | L1 |
dimensioni |
Qty |
Ft (kN) | Mt (kN·m) | |||
| millimetro | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
