Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie TLK250
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
TLK250 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
14-50mm |
Peso: |
0.04-0.42 |
Diametro esterno: |
25-62mm |
DIMENSIONE: |
M20 |
Coppia di torsione (kNm: |
38-520 |
Numero di modello: |
TLK250 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
14-50mm |
Peso: |
0.04-0.42 |
Diametro esterno: |
25-62mm |
DIMENSIONE: |
M20 |
Coppia di torsione (kNm: |
38-520 |

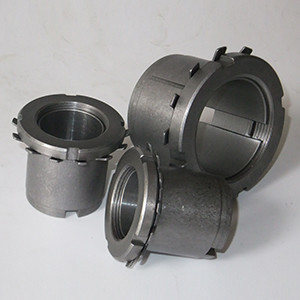

Assemblea di chiusura TLK250 autocentrante
Controdado di serie TLK250 che sopporta il dispositivo di bloccaggio standard dell'asse
Introduzione di prodotto
Nel 1987, Tianniu ha cominciato a condurre ricerca e sviluppo completi di varia espansione
maniche di questa norma. E promosso al tessuto, imballante, alimento, industria di luce, metallurgia,
fabbricazione della carta, stampa, macchine utensili, centri di lavorazione, forgiando le macchine utensili e metallurgico
il macchinario ed il macchinario generale e l'altro macchinario, hanno preso una buona reputazione ed hanno promosso
prodotti di industria del macchinario. abilità migliore. E secondo le necessità dell'utente speciali,
lo sviluppo della manica non standard del giunto di dilatazione.
Con lo sviluppo di nuova energia, la generazione di energia eolica ampiamente è promossa in Cina e si è trasformata in in un'industria emergente. Come parte importante del fan, la manica di espansione ampiamente è abbinata sul riduttore di velocità e sul riduttore della deviazione della rotta del fan
Vantaggio
1. L'uso dell'assemblea di chiusura fa la fabbricazione e l'installazione delle parti ospite semplici. Lavorare dell'asse e del foro per l'installazione dell'assemblea di chiusura non è come quello della misura di interferenza
I campioni richiedono le tolleranze fabbricanti di alta precisione. Durante l'installazione dell'assemblea di chiusura, non c'è necessità di riscaldare, raffreddare o pressurizzare l'attrezzatura, appena stampa i bulloni
Stringa alla coppia di torsione richiesta. L'adeguamento è conveniente ed il hub può essere convenientemente regolato alla posizione richiesta sull'asse. L'assemblea di chiusura può anche essere utilizzata per collegarsi si separa la saldabilità difficile.
l'assemblea 2locking ha tempo di impiego lungo ed ad alta resistenza. L'assemblea di chiusura conta sulla trasmissione di attrito, che non ha indebolimento della scanalatura o movimento relativo alle parti collegate e non ci sarà usura durante il funzionamento.
l'assemblea 3locking perderà la sua funzione del collegamento una volta sovraccaricata, che può proteggere l'attrezzatura da danno. il collegamento dell'assemblea 4locking può sopportare i carichi multipli e la sua struttura può essere trasformata vari stili. Secondo il carico dell'installazione, le assemblee di chiusura multiple possono anche essere utilizzate in serie
I prodotti caratterizza
| Modello | Assemblea di chiusura RLK603 | |
| Carico nominale (kN.m) | Forza | 5-3500 |
| Coppia di torsione | 0.025-517 | |
| Dimensione della corsa interna (millimetri) | 14-360 | |
| Dimensione esterna della corsa (millimetri) | 38-590 | |
| Spessore (millimetri) | 15-175 | |
| Peso (chilogrammi) | 0.1-186 | |
Parametri dei prodotti
|
基 本 尺 寸 dimensioni fondamentali |
螺 母 dado |
额 定 负 荷 Carico nominale |
PF (N/mm2) |
G
(chilogrammo) |
||||||
| d | D | E | H | B |
规 格 dimensioni |
MA N·m. |
Ft (kN) | Mt (N·m) | ||
| millimetro | ||||||||||
| 14 | 25 | M20×1 | 5,10 | 38 | 200 | 0,04 | ||||
| 15 | 25 | M20×1 | 5,50 | 41 | 185 | 0,05 | ||||
| 16 | 25 | 32 | 16,5 | 6,5 | M20×1 | 95 | 5,45 | 43 | 174 | 0,06 |
| 17 | 26 | M20×1 | 5,50 | 47 | 164 | 0,07 | ||||
| 18 | 26 | M22×1 | 5,40 | 49 | 155 | 0,08 | ||||
| 18 | 30 | 58 | 185 | 0,09 | ||||||
| 19 | 30 | 38 | 18 | 6,5 | M25×1.5 | 160 | 6,60 | 62 | 176 | 0,10 |
| 20 | 30 | 66 | 167 | 0,11 | ||||||
| 22 | 32 | 73 | 152 | 0,12 | ||||||
| 24 | 35 | M30×1.5 | 8,75 | 105 | 185 | 0,13 | ||||
| 25 | 35 | 45 | 18 | 6,5 | M30×1.5 | 220 | 8,80 | 110 | 178 | 0,14 |
| 28 | 36 | M32×1.5 | 8,55 | 120 | 159 | 0,15 | ||||
| 28 | 40 | 7 | M32×1.5 | 149 | 188 | 0,17 | ||||
| 30 | 40 | 52 | 19,5 | 8 | M35×1.5 | 340 | 10,60 | 160 | 164 | 0,18 |
| 32 | 42 | 8 | M35×1.5 | 170 | 154 | 0,19 | ||||
| 35 | 45 | M40×1.5 | 230 | 153 | 0,21 | |||||
| 36 | 45 | 58 | 21,5 | 8 | M40×1.5 | 480 | 13,10 | 240 | 149 | 0,23 |
| 38 | 48 | M42×1.5 | 250 | 141 | 0,24 | |||||
| 38 | 50 | M42×1.5 | 250 | 141 | 0,25 | |||||
| 40 | 50 | 24,5 | M42×1.5 | 15,50 | 310 | 124 | 0,28 | |||
| 40 | 52 | 65 | 25,5 | 10 | M45×1.5 | 680 | 15,50 | 310 | 120 | 0,30 |
| 42 | 55 | 25,5 | M48×1.5 | 15,20 | 320 | 114 | 0,31 | |||
|
45 45 |
55 57 |
70 | 25,5 | 10 | M50×1.5 | 870 | 17,70 | 400 | 122 |
0,35 0,36 |
| 48 | 60 | 500 | 135 | 0,38 | ||||||
| 50 | 60 | 75 | 25,5 | 10 | M55×2 | 970 | 20,80 | 520 | 130 | 0,40 |
| 50 | 62 | 520 | 130 | 0,42 | ||||||
