Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie TLK200
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
TLK200 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
10-500mm |
Peso: |
0.01-16.5 |
Diametro esterno: |
13-540mm |
DIMENSIONE: |
M. 4 M. 6 |
Coppia di torsione (kNm: |
1.4-1110 |
Numero di modello: |
TLK200 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
10-500mm |
Peso: |
0.01-16.5 |
Diametro esterno: |
13-540mm |
DIMENSIONE: |
M. 4 M. 6 |
Coppia di torsione (kNm: |
1.4-1110 |

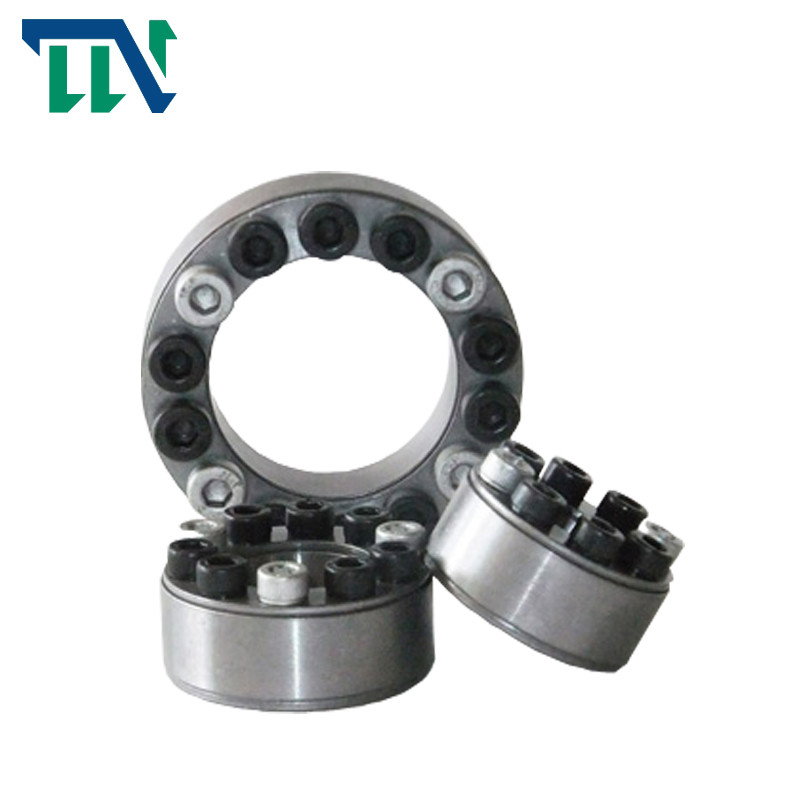

Pressione Keyless autocentrante dell'Assemblea del dispositivo di bloccaggio TLK200
Controdado di serie TLK200 che sopporta il dispositivo di bloccaggio standard dell'asse
Introduzione di prodotto
L'assemblea di chiusura è una componente di base avanzata ampiamente usata nel collegamento meccanico nell'ambito dell'onere gravoso nel mondo. Nel collegamento della ruota e dell'asse, è un dispositivo keyless del collegamento che realizza la trasmissione del carico stringendo i bulloni ad alta resistenza per rendere la pressione e l'attrito prodotti fra le superfici di contenimento.
Adatto ad occasioni alte del carico
Particolarmente adatto a coppia di torsione alternante
Applicazioni tipiche: volano, tamburo della cinghia
Sistema di coppia di torsione
Installazione
Installi 1 manica 1xt di espansione
Installi 2 maniche 1.9xt di espansione
Installi 3 maniche 2.7xt di espansione
Installi 4 maniche 3.6xt di espansione
La selezione dell'assemblea di chiusura dovrebbe soddisfare le seguenti richieste:
Coppia di torsione di A. Transmission: ≥ M. DELLA TA
Forza assiale di B. Bearing: ft di ≥ FX
Forza di C. Transmission: ft di ≥ f2x + (MD/2x10-3) 2
Forza radiale di D. Bearing: ≥ franco/d1x103 della pinta, dove:
Coppia di torsione da trasmettere, kn del ¯ di m. · m.;
Forza assiale da sopportare, kn del ¯ di FX;
FT di forza radiale da sopportare, kn del ¯;
Coppia di torsione stimata dell'assemblea di chiusura del ¯ della TA, kn · m.;
Forza assiale stimata dell'assemblea di chiusura del ¯ di FT; KN;
d. |diametro interno e larghezza interna dell'anello dell'assemblea di chiusura, millimetro;
Pressione sulla superficie unita fra l'assemblea di chiusura del ¯ della pinta e l'asse, N/mm2
I prodotti caratterizza
| Modello | Assemblea di chiusura RLK603 | |
| Carico nominale (kN.m) | Forza | 5-3500 |
| Coppia di torsione | 0.025-517 | |
| Dimensione della corsa interna (millimetri) | 14-360 | |
| Dimensione esterna della corsa (millimetri) | 38-590 | |
| Spessore (millimetri) | 15-175 | |
| Peso (chilogrammi) | 0.1-186 | |
Parametri dei prodotti
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 10 | 13 |
4,5 |
3,7 |
1,4 | 7,0 | 0,01 |
| 12 | 15 | 1,6 | 9,8 | 0,01 | ||
| 13 | 16 | 1,8 | 11 | 0,01 | ||
| 14 | 18 |
6,3 |
5,3 |
2,8 | 19 | 0,01 |
| 15 | 19 | 3,0 | 22 | 0,01 | ||
| 16 | 20 | 3,2 | 25 | 0,01 | ||
| 17 | 21 | 3,4 | 28 | 0,01 | ||
| 18 | 22 | 3,6 | 32 | 0,01 | ||
| 19 | 24 | 3,8 | 35 | 0,01 | ||
| 20 | 25 | 4,0 | 40 | 0,01 | ||
| 22 | 26 | 4,5 | 50 | 0,01 | ||
| 24 | 28 | 4,8 | 56 | 0,01 | ||
| 25 | 30 | 5,0 | 60 | 0,01 | ||
| 28 | 32 | 5,6 | 80 | 0,01 | ||
| 30 | 35 | 6,0 | 90 | 0,01 | ||
| 32 | 36 | 6,4 | 100 | 0,01 | ||
| 35 | 40 |
7,0 |
6,0 |
8
.2 |
150 | 0,02 |
| 36 | 42 | 8,4 | 160 | 0,02 | ||
| 38 | 44 | 8,6 | 166 | 0,02 | ||
| 40 | 45 |
8,0 |
6,6 |
9,9 | 200 | 0,02 |
| 42 | 48 | 10,4 | 220 | 0,03 | ||
| 45 | 52 | 10 | 8,6 | 14,6 | 330 | 0,04 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 48 | 55 |
10 |
8,6 |
15,6 | 370 | 0,05 |
| 50 | 57 | 16,2 | 400 | 0,05 | ||
| 55 | 62 | 17,8 | 490 | 0,05 | ||
| 56 | 64 |
12 |
10,4 |
22,0 | 610 | 0,06 |
| 60 | 68 | 23,5 | 700 | 0,07 | ||
| 63 | 71 | 24,8 | 780 | 0,08 | ||
| 65 | 73 | 25,6 | 830 | 0,09 | ||
| 70 | 79 |
14 |
12,2 |
32,0 | 1120 | 0,11 |
| 75 | 84 | 34,4 | 1290 | 0,12 | ||
| 80 | 91 |
17 |
15 |
45,0 | 1810 | 0,19 |
| 85 | 96 | 48 | 2040 | 0,20 | ||
| 90 | 101 | 51 | 2290 | 0,22 | ||
| 95 | 106 | 54 | 2550 | 0,23 | ||
| 100 | 114 |
21 |
18,7 |
70 | 3500 | 0,38 |
| 105 | 119 | 73,2 | 3820 | 0,40 | ||
| 110 | 124 | 77 | 4250 | 0,41 | ||
| 120 | 134 | 84 | 5050 | 0,45 | ||
| 125 | 139 | 92 | 5750 | 0,62 | ||
| 130 | 148 | 28 | 25,3 | 124 | 8050 | 0,85 |
|
基 本 尺 寸 |
时的额定负荷 del 当 Pf=100N/mm2 |
重 量 G (chilogrammo) |
||||
| d | D | L | l | F1 (KN) | Mt (KN·m) | |
| millimetro | ||||||
| 140 | 158 |
28 |
25,3 |
134 | 9350 | 0,91 |
| 150 | 168 | 143 | 10700 | 0,97 | ||
| 160 | 178 | 152,5 | 12200 | 1,02 | ||
| 170 | 191 |
33 |
30 |
192 | 16300 | 1,50 |
| 180 | 201 | 204 | 18300 | 1,58 | ||
| 190 | 211 | 214 | 20400 | 1,68 | ||
| 200 | 224 |
38 |
34,8 |
262 | 26200 | 2,32 |
| 210 | 234 | 275 | 28900 | 2,45 | ||
| 220 | 244 | 288 | 37700 | 2,49 | ||
| 240 | 267 | 42 | 39,5 | 358 | 43000 | 3,52 |
| 250 | 280 |
48 |
44 |
415 | 52000 | 4,68 |
| 260 | 290 | 435 | 56500 | 4,82 | ||
| 280 | 313 |
53 |
49 |
520 | 72500 | 6,27 |
| 300 | 333 | 555 | 83000 | 6,47 | ||
| 320 | 360 |
65 |
59 |
710 | 114000 | 10,90 |
| 340 | 380 | 755 | 128500 | 11,50 | ||
| 360 | 400 | 800 | 144000 | 12,20 | ||
| 380 | 420 | 845 | 160500 | 12,80 | ||
| 400 | 440 | 890 | 178000 | 13,50 | ||
| 420 | 460 | 935 | 196000 | 14,1 | ||
| 450 | 490 | 998 | 224500 | 15,2 | ||
| 480 | 520 | 1070 | 256000 | 16,00 | ||
| 500 | 540 | 1110 | 278000 | 16,50 | ||
