Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: TLK401series
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
TLK401 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
45-320mm |
Peso: |
1.5-71KG |
Diametro esterno: |
75-405mm |
DIMENSIONE: |
M8 M10 M12 M14 M16 M20 |
Coppia di torsione (kNm: |
174-2930 |
Numero di modello: |
TLK401 assemblea di chiusura |
Materiale: |
GCr15 che sopporta acciaio |
Dimensione di foro: |
45-320mm |
Peso: |
1.5-71KG |
Diametro esterno: |
75-405mm |
DIMENSIONE: |
M8 M10 M12 M14 M16 M20 |
Coppia di torsione (kNm: |
174-2930 |

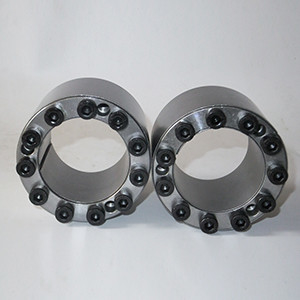

Assemblea di chiusura TLK401 Tollok autocentrante Keyless per industria
Controdado di serie TLK300 che sopporta il dispositivo di bloccaggio standard dell'asse
Introduzione di prodotti
L'assemblea di chiusura di z-serie prodotta dalla società della trasmissione di tianniu di Changzhou conta sulle norme tecniche autorevoli in Europa ed ha apportato alcuni miglioramenti creativi ai prodotti scientifico. La società pricipalmente produce l'euro, le norme di JB (GB), le norme di U.S.A. ed i vari prodotti non standard di serie dell'assemblea di chiusura. I prodotti sono esportati all'Unione Europea, gli Stati Uniti, l'Australia, Sud-est asiatico, Hong Kong e Taiwan ed altri paesi e regioni. Attualmente, l'impresa riguarda una superficie di 1000 metri quadri ed ha le varie macchine utensili di CNC, gli strumenti di misura di alta precisione e strumento di misura speciale. La società successivamente ha sviluppato e prodotto più di 30 serie e migliaia standard di specifiche delle assemblee di chiusura. È un produttore professionista su grande scala dell'assemblea di chiusura in Cina.
L'Assemblea di chiusura è una parte bassa meccanica avanzata che è ampiamente usata dentro
il mondo per i giunti meccanici nell'ambito di vari carichi. Gli Stati Uniti, Germania, Giappone
ed i paesi con le industrie sviluppate in primo luogo hanno utilizzato questa nuova tecnologia in macchinario resistente.
I prodotti caratterizza
Modello | Assemblea di chiusura RLK603 | |
Carico nominale (kN.m) | Forza | 5-3500 |
Coppia di torsione | 0.025-517 | |
Dimensione della corsa interna (millimetri) | 14-360 | |
Dimensione esterna della corsa (millimetri) | 38-590 | |
Spessore (millimetri) | 15-175 | |
Peso (chilogrammi) | 0.1-186 |
Parametri dei prodotti
基 本 尺 寸 dimensioni fondamentali |
内 六 角 螺 钉 bullone intestato esagono interno |
额 定 Stimato |
负 荷 carico |
PF (N/mm2) |
G
(chilogrammo) |
||||||
d | D | Io | L |
规 格 dimensioni |
数 量 Qty |
MA N·m. |
Ft (kN) | Mt (kN·m) | |||
millimetro | |||||||||||
45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
320 | 405 | 22 | 2930 | 470 | 145 | 71,0 |
