Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO9001
Numero di modello: Serie TLK601
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura TLK601 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.15-4.2 |
Dimensione di foro: |
14-90mm |
Diametro esterno: |
23-112mm |
Dimensione: |
M4 M6 M8 m. 10 |
Coppia di torsione (kNm: |
9.7-184 |
Numero di modello: |
Assemblea di chiusura TLK601 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.15-4.2 |
Dimensione di foro: |
14-90mm |
Diametro esterno: |
23-112mm |
Dimensione: |
M4 M6 M8 m. 10 |
Coppia di torsione (kNm: |
9.7-184 |

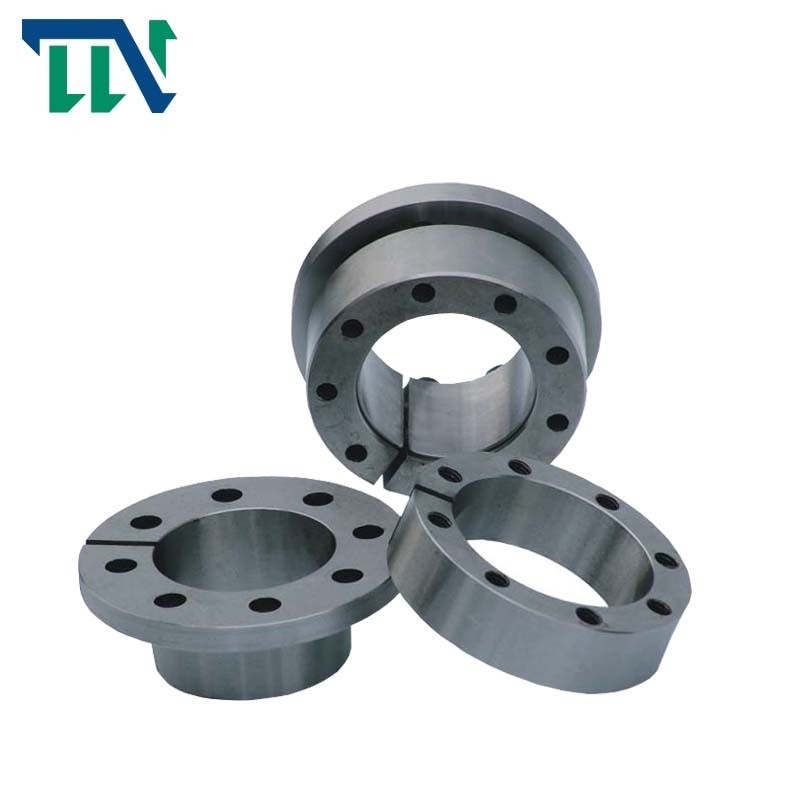

Assemblea di chiusura TLK601 autocentrante
Controdado di serie TLK601 che sopporta il dispositivo di bloccaggio standard dell'asse
Introduzione di prodotti
Vantaggi
• Si concentra l'asse al hub
• Alte coppie di torsione ereditarie
• L'altezza piana radiale è particolarmente adatta
diametri esterni del piccolo hub
• Nessuno spostamento assiale fra il hub e
asse durante la pressione della procedura dovuto
punto fisso dell'arresto
• Una coppia di torsione ereditaria di diciassette nanometro su to18 000 nanometro
• Per i diametri between6 millimetro e cento venti millimetri dell'asse
L'apparecchiatura di trasmissione di Changzhou TIANNIU il Co., la srl (fabbrica della frizione di Changzhou TIANNIU) è un un fornitore professionale del cuscinetto della frizione di modo, i prodotti di base è micro innesto elettromagnetico, accoppiamento del limitatore di coppia, scorrevole di dispositivo di accoppiamento, accoppiamento flessibile dell'albero di propulsione, assemblea di chiusura e di dispositivo di accoppiamento, ecc.
Siamo stati nel del cuscinetto della frizione di Sprag e nell'industria sopportante di modo della frizione una per più di 10years, persistenti nei principi degli affari dei prodotti adeguati ai requisiti dai clienti. Assistiamo con ascoltare i nostri clienti, l'applicazione dell'innovazione e la costruzione con arte per soddisfare tutte le loro esigenze.
I prodotti caratterizza
| Modello | Assemblea di chiusura RLK603 | |
| Carico nominale (kN.m) | Forza | 5-3500 |
| Coppia di torsione | 0.025-517 | |
| Dimensione della corsa interna (millimetri) | 14-360 | |
| Dimensione esterna della corsa (millimetri) | 38-590 | |
| Spessore (millimetri) | 15-175 | |
| Peso (chilogrammi) | 0.1-186 | |
Parametri dei prodotti
|
dimensioni fondamentali |
bullone intestato esagono interno |
Carico nominale |
PF (N/mm2) A/B |
MA
(N·m) |
G
(chilogrammo) |
||||||||||
| d | D | d0 | L0 | L | L1 | L2 | D1 | D2 |
dimensioni |
Qty |
Ft (kN) A/B |
Mt (kN·m) A/B | |||
| millimetro | |||||||||||||||
| 14 | 23 | 28,5 | 23 | 14 | 26 | 30 | 38 | 33 | M4 | 15.5/9.7 | 0.108/0.068 | 210/132 | 4,9 | 0,15 | |
| 15 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 4 | 35.5/22.4 | 0.285/0.179 | 307/193 | 17 | 0,25 |
| 16 | 24 | 32 | 29 | 16 | 36 | 42 | 45 | 40 | M6 | 35.5/22.4 | 0.285/0.179 | 328/206 | 17 | 0,26 | |
| 18 | 26 | 34 | 47 | 42 | 0.320/0.200 | 290/184 | 0,27 | ||||||||
| 19 | 27 | 35 | 34 | 18 | 41 | 47 | 49 | 43 | M6 | 4 | 35.5/22.4 | 0.335/0.212 | 276/174 | 17 | 0,30 |
| 20 | 28 | 36 | 50 | 44 | 0.350/0.224 | 262/165 | 0,31 | ||||||||
| 22 | 32 | 40 | 54 | 48 | 6 | 0.353/0.231 | 155/101 | 0,38 | |||||||
| 24 | 34 | 42 | 56 | 50 | 6 | 0.636/0.400 | 237/149 | 0,38 | |||||||
| 25 | 34 | 42 | 41 | 25 | 48 | 54 | 56 | 50 | M6 | 6 | 53.4/33.6 | 0.665/0.420 | 228/143 | 17 | 0,40 |
| 28 | 39 | 47 | 61 | 55 | 6 | 0.745/0.470 | 204/128 | 0,41 | |||||||
| 30 | 41 | 49 | 61 | 57 | 6 | 0.795/0.500 | 189/119 | 0,47 | |||||||
| 32 | 43 | 51 | 65 | 59 | 8 | 1.136/0.715 | 237/149 | 0,48 | |||||||
| 35 | 47 | 54 | 69 | 62 | 1.160/0.735 | 152/99 | 0,63 | ||||||||
| 38 | 50 | 58 | 45 | 32 | 52 | 58 | 72 | 66 | M6 | 8 | 71.3/44.8 | 1.223/0.797 | 140/92 | 17 | 0,67 |
| 40 | 53 | 61 | 75 | 69 | 1.287/0.840 | 133/87 | 0,74 | ||||||||
| 42 | 55 | 63 | 78 | 71 | 1.352/0.881 | 127/82 | 0,78 | ||||||||
| 45 | 59 | 69,5 | 86 | 80 | 2.677/1.745 | 155/102 | 1,23 | ||||||||
| 48 | 62 | 71,5 | 64 | 45 | 72 | 80 | 87 | 81 | M8 | 8 | 119/77.6 | 2.855/1.860 | 145/92 | 41 | 1,24 |
| 50 | 65 | 75,5 | 92 | 86 | 2.975/1.940 | 140/92 | 1,40 | ||||||||
| 55 | 71 | 81,5 | 98 | 92 | 3.680/2.400 | 117/77 | 1,70 | ||||||||
| 60 | 77 | 87,5 | 74 | 55 | 82 | 90 | 104 | 98 | M8 | 9 | 133/87.2 | 4.015/2.620 | 107/70 | 41 | 1,90 |
| 65 | 84 | 94,5 | 111 | 105 | 4.350/2.840 | 100/65 | 2,20 | ||||||||
| 70 | 90 | 101,5 | 119 | 113 | 9 | 212/139 | 7.440/4.850 | 123/81 | 3,05 | ||||||
| 75 | 95 | 107,0 | 126 | 119 | 9 | 212/139 | 7.970/5.200 | 114/75 | 3,32 | ||||||
| 80 | 100 | 112,5 | 87 | 65 | 97 | 107 | 131 | 125 | M10 | 12 | 283/184 | 11.335/7.39 | 144/94 | 83 | 3,50 |
| 85 | 106 | 118,5 | 137 | 131 | 12 | 283/184 | 12.040/7.85 | 135/88 | 3,81 | ||||||
| 90 | 112 | 124,5 | 144 | 137 | 12 | 283/184 | 12.750/8.32 | 128/83 | 4,20 | ||||||
