Di dispositivo di accoppiamento di Oldham

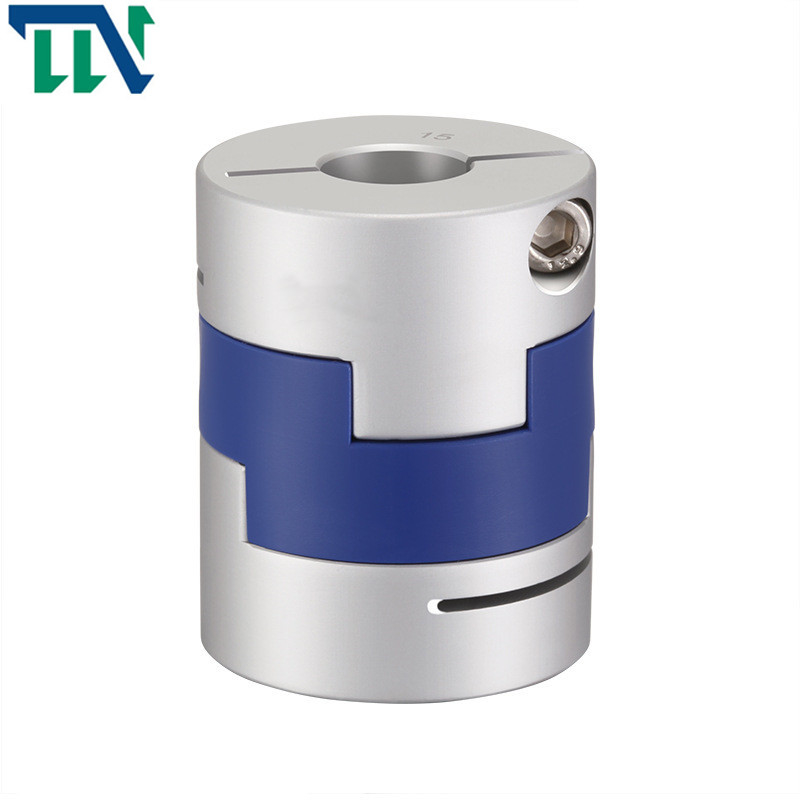

Vecchi prosciutti che coppia l'accoppiatore dell'albero flessibile che preme 40x50 GHC16

Name: Vecchi prosciutti che coppia l'accoppiatore dell'albero flessibile che preme 40x50 GHC16
Brand: Changzhou Tianniu Transmission Equipment Co., Ltd
SKU: Serie del GHC
Price: 149.10 USD
Availability: InStock

Brand Name:	Tianniu
Model Number:	Serie del GHC
MOQ:	Negoziato
prezzo:	negotiable
Delivery Time:	5-7 giorni lavorativi
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO 9001

Nome:

Di dispositivo di accoppiamento di Oldham

Materiale:

Acciaio di alluminio

Diametro interno:

16-70mm

Modello:

Serie del GHC

Struttura:

Oldham che preme tipo

Garanzia:

12 mesi

Trattamento di superficie:

Trattamento di ossidazione anodica

Flessibile o rigido:

Flessibile

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

vecchia coppia dei prosciutti flessibile

vecchio accoppiatore dell'albero flessibile dei prosciutti

Pressione dell'accoppiatore dell'albero flessibile

Product Description

Tipo flessibile di Oldham della lega di alluminio di dispositivo di accoppiamento per il collegamento del meccanismo

I prodotti caratterizza

Tipo incrocio del GHC Oldham dell'accoppiamento che fa scorrere l'accoppiamento del morsetto

> Stiamo usando il materiale coloide siamo PA66 importati, che hanno la buona resistenza all'usura, la resistenza della corrosione ed isolamento elettrico
> stiamo usando facendo scorrere la progettazione possiamo compensare la deviazione radiale ed angolare più efficacemente
> progettazione staccabile, facile installare
> metodo di fissaggio di vite di serraggio

La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.

Parametri dei prodotti

Disegni di produzione

Vecchi prosciutti che coppia l'accoppiatore dell'albero flessibile che preme 40x50 GHC16 0

Scheda di produzione

parametro di modello	diametro alesato comune d1, d2	ΦD	L	SE	LP	F	M.	coppia di torsione della vite di chiusura (N.M)
GHC-16X21	4,5,6,6.35	16	21	8,6	11,6	2,5	M2.5	1
GHC-16X30	4,5,6,6.35	16	30	13,1	11,6	3	M2.5	1
GHC-20X22	5,6,6.35, 7,8	20	22	8,6	12,7	2,5	M2.5	1
GHC-20x33	5,6,6.35, 7,8	20	33	14,1	12,7	3	M2.5	1
GHC-25x28	5,6,6.35, 8,9,9.525, 10,11,12	25	28	11,7	16,65	3	M3	1,5
GHC-25X39	5,6,6.35, 8,9,9.525, 10,11,12	25	39	17,2	16,65	4,2	M3	1,5
GHC-32X33	5,6,8,9,9.525, 10,11,12.12.7, 14,15,16	32	33	14	19,5	3	M4	2,5
GHC-32X45	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	45	20	19,5	4,5	M4	2,5
GHC-40X50	8,9,9.525, 10,11,12,14,15,16,17,18,19	40	50	23	18,4	7	M5	7
GHC-45X46	8,9,9.525, 10,11,12,14,15,16,17,18,19,20,22	45	46	21	18,4	7	M5	7
GHC-50X53	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	53	24	15	7,5	M6	12
GHC-50X58	10,11,12.7, 14,15,16,17,18,19,20,22,24	50	58	26,5	17,5	8	M6	12
GHC-55X57	10,11,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	26	17,5	7,8	M6	12
GHC-63X71	14,15,16,17,18,19,20,22,24,25,28,30,32	63	71	33	24	10	M8	20
GHC-70X77	14,15,16,17,18,19,20,22,24,25,28,30,32,35,38	70	77	29,5	25	12	M8	20

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	Materiale di frammenti di proiettile	trattamento di superficie	peso (g)
GHC-16X21	0,7	0,8	3	±0.2	8500	30	5.5x10-7	Lega di alluminio ad alta resistenza	P A 6 6	Trattamento d'anodizzazione	8
GHC-16X30	0,7	0,8	3	±0.2	9000	30	5.9x10-7				12
GHC-20X22	1,2	1,2	3	±0.2	6500	58	1.3x10-6				13
GHC-20x33	1,2	1,2	3	±0.2	7000	58	1.5x10-6				19
GHC-25X28	2	1,6	3	±0.2	5500	130	4.0x10-6				24
GHC-25X39	22	1,6	3	±0.2	6000	130	4.5x10-6				35
GHC-32X33	4,5	2	3	±0.2	4500	270	1.3x10-5				48
GHC-32X45	4,5	2	3	±0.2	4800	270	1.5x10-5				67
GHC-40X50	9	2,4	3	±0.2	3600	520	4.2x10-5				114
GHC-45X46	12	2,5	3	±0.2	3500	800	4.5x10-5				140
GHC-50X53	19	2,6	3	±0.2	3000	800	1.0x10-4				190
GHC-50X58	19	3	3	±0.2	3000	800	1.1x10-4				215
GHC-55X57	25	3,2	3	±0.2	3000	900	1.3x10-5				260
GHC-63X71	33	3	3	±0.2	2550	1200	3.5x10-4				455
GHC-70X77	56	3,5	3	±0.2	2500	1260	4.1x10-5				520
