Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: Serie della GN
Termini di trasporto & di pagamento
Quantità di ordine minimo: 5 pc
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento rigido |
Modello: |
GNseries |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Spessore: |
21-81mm |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Nome: |
Di dispositivo di accoppiamento rigido |
Modello: |
GNseries |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Spessore: |
21-81mm |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |

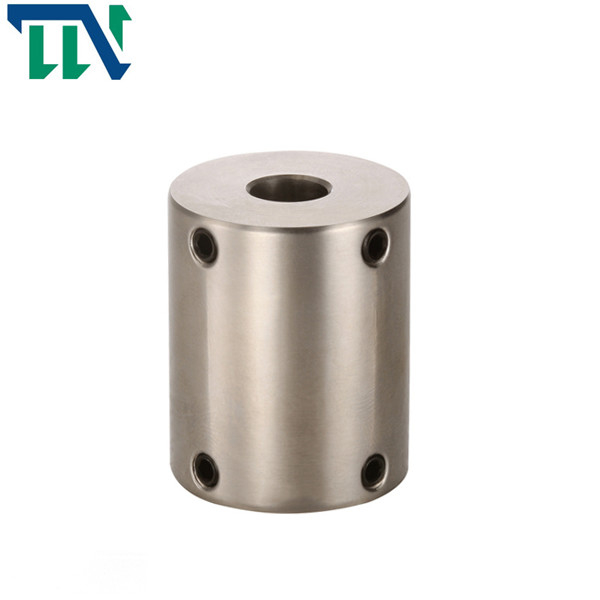

Albero flessibile rigido che coppia Setcrew metrico per la macchina di carta 25X35mm
Lega di alluminio di coppia rigida del setcrew dell'albero flessibile metrica
I prodotti caratterizza
dovuto la struttura semplice, il basso costo e la grande trasmissione di coppia di torsione, è usato spesso quando la velocità è bassa, là non è impatto, la rigidità dell'asse è grande e l'allineamento è buono. Il giunto a dischi (anche conosciuto come il giunto a dischi) è un mezzo accoppiamento a disco della due-flangia (flangia) collegato dai bulloni ed i due mezzo accoppiamenti rispettivamente è collegato con due assi dalle chiavi per realizzare due assi. Coppia per trasmettere coppia di torsione e moto.
I bulloni sulla flangia dell'accoppiamento rigido possono essere tutti i bulloni per la scrematura dei fori, o la metà di loro è bulloni per la scrematura dei fori e l'altra metà è bulloni comuni, secondo la grandezza della coppia di torsione della trasmissione.
>Struttura integrata, l'uso globale dei materiali ad alta resistenza della lega di alluminio
coppia di torsione del >High, alta rigidità
il tipo rigido del >The non permette basicamente l'eccentricità, in modo da deve essere completamente regolato in uso
metodo >Fastening di vite della vite di arresto
La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parametro del odel | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
