Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: G 28.5*38
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento rigido |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
28,5 millimetri |
Garanzia: |
48g |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Nome: |
Di dispositivo di accoppiamento rigido |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
28,5 millimetri |
Garanzia: |
48g |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |

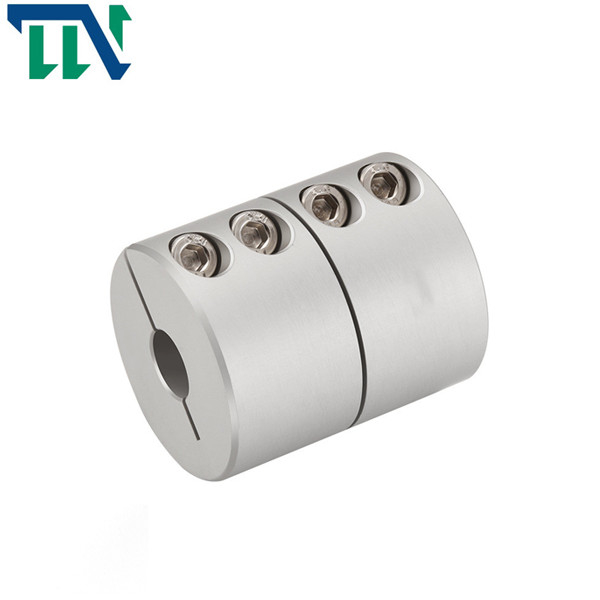

Di dispositivo di accoppiamento di pressione rigido della lega di alluminio di GNC 28.5X 38 per la macchina
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GNC-16x16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 3,75 | M2.5 | 1 |
| GNC-16x24 | 3,4,5,6,6.35, 7,8 | 16 | 24 | 3,75 | M2.5 | 1 |
| GNC-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 3,75 | M2.5 | 1 |
| GNC-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 3,75 | M2.5 | 1 |
| GNC-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 6 | M3 | 1,5 |
| GNC-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 6 | M3 | 1,5 |
| GNC-28.5x38 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14 | 28,5 | 38 | 7,8 | M4 | 2,5 |
| GNC-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 7 | M4 | 2,5 |
| GNC-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 7,75 | M4 | 2,5 |
| GNC-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 44 | 10,5 | M5 | 7 |
| GNC-40x52 | 8,9,9.525, 10,11,12,12.7, 14,15,15,17,18,19,20 | 40 | 52 | 10,5 | M5 | 7 |
| GNC-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 12 |
| GNC-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 16 | M6 | 12 |
| GNC-63x71 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35 | 63 | 71 | 16,5 | M6 | 12 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GNC-16x16 | 5 | - | - | - | 1000 | 2.9x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 7 |
| GNC-16x24 | 5 | - | - | - | 9400 | 2.9x10-7 | 13 | ||
| GNC-20x20 | 10 | - | - | - | 7500 | 8.6x10-6 | 15 | ||
| GNC-20x30 | 10 | - | - | - | 7500 | 8.6x10-6 | 25 | ||
| GNC-25x25 | 12 | - | - | - | 6000 | 2.7x10-6 | 29 | ||
| GNC-25x36 | 12 | - | - | - | 6000 | 2.7x10-6 | 43 | ||
| GNC-28.5x38 | 14 | - | - | - | 5500 | 2.5x10-6 | 48 | ||
| GNC-32x32 | 15 | - | - | - | 4700 | 7.1x10-6 | 55 | ||
| GNC-32x41 | 15 | - | - | - | 4700 | 7.1X10-6 | 65 | ||
| GNC-40x44 | 19 | - | - | - | 4000 | 1.45x10-5 | 123 | ||
| GNC-40x52 | 19 | - | - | - | 4000 | 1.45x10-5 | 150 | ||
| GNC-50x55 | 45 | - | - | - | 4000 | 7.0x10-5 | 240 | ||
| GNC-50x66 | 45 | - | - | - | 4000 | 7.0x10-5 | 280 | ||
| GNC-63x71 | 100 | - | - | - | 3500 | 9.0x10-5 | 320 |
I prodotti caratterizza
Il giunto a dischi è un accoppiamento rigido, che è di collegare due mezzo accoppiamenti con le flange alle due assi con le chiavi piane ordinarie e poi utilizzare i bulloni per collegare i due mezzo accoppiamenti in uno per trasmettere il moto. e coppia di torsione. Questo genere di accoppiamento ha due forme strutturali principali: 1. contando sul foro provvisto di cardini per utilizzare i bulloni per raggiungere l'allineamento delle due assi e contando sulla barretta del bullone per resistere all'estrusione e tosando per trasmettere coppia di torsione; 2. contare su un mezzo accoppiamento sulla spalla è stato allineato rispetto alla scanalatura sull'altra metà della coppia. I bulloni che collegano i due mezzo accoppiamenti possono utilizzare i bulloni comuni del grado B e B e la coppia di torsione è trasmessa dalla coppia di torsione di attrito delle superfici unite dei due mezzo accoppiamenti.
Gli accoppiamenti rigidi sono divisi nei giunti a dischi, giunti a dischi chiave radiali, i giunti a manicotto premono l'accoppiamento delle coperture e l'accoppiamento parallelo della flangia di fissaggio dell'asse: bulloni di uso per collegare le flange dei due accoppiamenti di metà per realizzare l'accoppiamento delle due assi. Giunto a dischi chiave radiale: chiavi radiali di uso e bulloni comuni per collegare i due accoppiamenti di metà. Giunto a manicotto: utilizzi le maniche comuni per collegare le due assi in qualche modo. Accoppiamento delle coperture del morsetto: usi due coperture del morsetto divise lungo l'asse per premere in qualche modo per realizzare l'accoppiamento di di dispositivo di accoppiamento parallelo di due assi: un accoppiamento in cui due assi parallele sono collegate usando il piatto intermedio tramite l'asse del perno
>Struttura integrata, l'uso globale dei materiali ad alta resistenza della lega di alluminio
coppia di torsione del >High, alta rigidità
il tipo rigido del >The non permette basicamente l'eccentricità, in modo da deve essere completamente regolato in uso
metodo >Fastening di vite della vite di arresto
La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
