Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: LA GN 16*16 GN 16*24
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 3-5 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento rigido |
Modello: |
Serie della GN |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
6G-10G |
Nome: |
Di dispositivo di accoppiamento rigido |
Modello: |
Serie della GN |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
6G-10G |

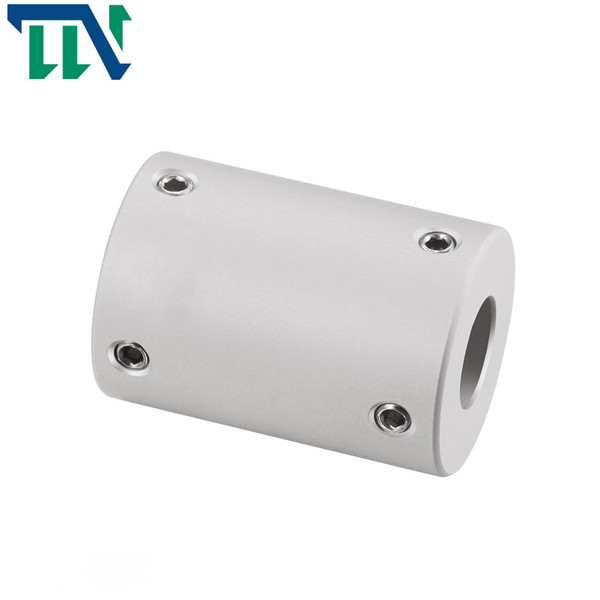

Lega di alluminio di coppia rigida del setcrew dell'albero flessibile metrica
I prodotti caratterizza
L'accoppiamento rigido è un genere di accoppiamento rigido di torsione, che non ha spazio di rotazione anche quando sopportando il carico. Anche quando c'è un carico causato tramite deviazione, l'accoppiamento rigido ancora trasmette rigidamente la coppia di torsione.
I bulloni sulla flangia dell'accoppiamento rigido possono essere tutti i bulloni per la scrematura dei fori, o la metà di loro è bulloni per la scrematura dei fori e l'altra metà è bulloni comuni, secondo la grandezza della coppia di torsione della trasmissione.
>Struttura integrata, l'uso globale dei materiali ad alta resistenza della lega di alluminio
coppia di torsione del >High, alta rigidità
il tipo rigido del >The non permette basicamente l'eccentricità, in modo da deve essere completamente regolato in uso
metodo >Fastening di vite della vite di arresto
La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GN-16X16 | 3,4,5,6,6.35, 7,8 | 16 | 16 | 5 | M3 | 0,7 |
| GN-16x24 | 4,5,6,6.35, 7,8 | 16 | 24 | 6 | M3 | 0,7 |
| GN-20x20 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 20 | 5 | M3 | 0,7 |
| GN-20x30 | 4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 7 | M4 | 1,7 |
| GN-25x25 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 25 | 8 | M4 | 1,7 |
| GN-25x36 | 5,6,6.35, 7,8,9,9.525, 10,12 | 25 | 36 | 9 | M4 | 1,7 |
| GN-32x32 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 32 | 9 | M5 | 4 |
| GN-32x41 | 6,6.35, 7,8,9,9.525, 10,12,12.7, 14,15,16 | 32 | 41 | 10 | M5 | 4 |
| GN-40x44 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 44 | 10,5 | M5 | 4 |
| GN-50x55 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 55 | 13 | M6 | 7 |
| GN-50x66 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 66 | 15 | M6 | 7 |
| GN-63x71 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 71 | 16 | M6 | 7 |
| parametro del odel | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GN-16x16 | 5 | - | - | - | 23000 | 4.39x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 6 |
| GN-16x24 | 5 | - | - | - | 23000 | 4.39x10-7 | 10 | ||
| GN-20x20 | 10 | - | - | - | 18000 | 1.25x10-6 | 14 | ||
| GN-20x30 | 10 | - | - | - | 18000 | 1.25x10-6 | 19 | ||
| GN-25x25 | 12 | - | - | - | 14000 | 3.8x10-7 | 25 | ||
| GN-25x36 | 12 | - | . | - | 14000 | 3.8xl0-7 | 38 | ||
| GN-32x32 | 15 | - | - | - | 11000 | 1.15x10-7 | 60 | ||
| GN-32x41 | 15 | - | - | - | 11000 | 1.15xl0-7 | 70 | ||
| GN-40x44 | 19 | - | - | - | 4000 | 1.45x10-7 | 118 | ||
| GN-50x55 | 45 | - | - | 4000 | 2x10-7 | 235 | |||
| GN-50x66 | 45 | - | - | - | 4000 | 2x10-7 | 300 | ||
| GN-63x71 | 115 | - | - | - | 3800 | 1.8x10-7 | 400 |
