Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GFR
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Guida in folle il FB per la bullonatura al fronte con gli sprags, disponibile in cinque tipi |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
Cuscinetti a rulli |
Spessore (millimetri): |
35-170 |
Coppia di torsione (nanometro): |
8.3-2500 |
Peso (chilogrammi): |
0.07-6.3 |
Dimensione di foro (millimetri): |
8-65 |
Nome: |
Guida in folle il FB per la bullonatura al fronte con gli sprags, disponibile in cinque tipi |
Materiale: |
Acciaio sopportante della GCR 15 |
Tipo: |
Cuscinetti a rulli |
Spessore (millimetri): |
35-170 |
Coppia di torsione (nanometro): |
8.3-2500 |
Peso (chilogrammi): |
0.07-6.3 |
Dimensione di foro (millimetri): |
8-65 |

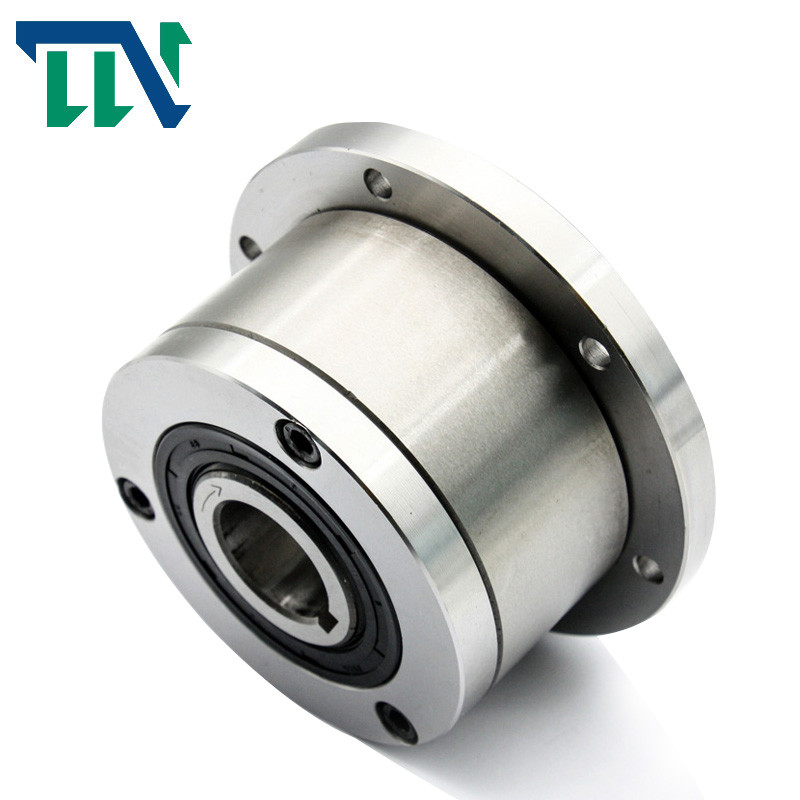

Il tipo del rullo di GC-B guida in folle la frizione di One Direction
Introduzione di produzione
I tipi GFR, GFRN sono tipo del rullo guida in folle. Sono sopportare di sostegno, facendo uso di due 160. cuscinetti di serie e richiedere lubrificazione a olio. Queste unità possono essere utilizzate nelle progettazioni che forniscono la lubrificazione a olio e che sigillano come sull'esempio sul retro. I cuscinetti non devono essere sollecitati lungo un asse.
Tipicamente, i tipi GFR, GFRN sono usati con le coperture di serie di F che sono destinate per trasmettere la coppia di torsione e forniscono la lubrificazione a olio ed il sigillamento. Queste coperture sono utilizzate solitamente nelle paia secondo le combinazioni indicate alle seguenti pagine. La corsa esterna del modello di GFR è normale ricevere e concentrarsi tutta la componente alesata a tolleranza H7.
La coppia di torsione è trasmessa dai bulloni tramite il coperchio in questo caso. I tipi GFR, GFRN sono identici salvo che il tipo GFRN ha una scanalatura sul diametro esterno per trasmettere la coppia di torsione. Due guarnizioni di carta sono consegnate con ogni unità da disporre fra la corsa ed i coperchi esterni.
L'apparecchiatura di trasmissione di Changzhou TIANNIU il Co., srl è un un fornitore professionale del cuscinetto della frizione di modo, i prodotti di base è micro innesto elettromagnetico, accoppiamento del limitatore di coppia, scorrevole di dispositivo di accoppiamento, accoppiamento flessibile dell'albero di propulsione, assemblea di chiusura e di dispositivo di accoppiamento, ecc.
Siamo stati nel del cuscinetto della frizione di Sprag e nell'industria sopportante di modo della frizione una per più di 10years, persistenti nei principi degli affari dei prodotti adeguati ai requisiti dai clienti. Assistiamo con ascoltare i nostri clienti, l'applicazione dell'innovazione e la costruzione con arte per soddisfare tutte le loro esigenze.
Parametri dei prodotti
| Tipo | Dimensione | Invadere le velocità | Numero | Peso | ||||||||||||||
GFR GFRN |
dH7 | TKN1) | nimax2) | namax3) | Dh7 | D2 | D4 | D3 | G | t | z | L 1 | L | B | T1 | bP10 | f | |
| [millimetro] | [Nanometro] | [min-1] | [min-1] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [millimetro] | [chilogrammo] | |||
| 12* | 55 | 4000 | 7200 | 62 | 20 | 42 | 51 | ø5.5 | – | 3 | 42 | 20 | 27 | 2,5 | 4 | 0,5 | 0,5 | |
| 15 | 125 | 3600 | 6500 | 68 | 25 | 47 | 56 | M5 | 8 | 3 | 52 | 28 | 32 | 3 | 5 | 0,8 | 0,8 | |
| 20 | 181 | 2700 | 5600 | 75 | 30 | 55 | 64 | M5 | 8 | 4 | 57 | 34 | 39 | 3,5 | 6 | 0,8 | 1 | |
| 25 | 288 | 2100 | 4500 | 90 | 40 | 68 | 78 | M6 | 10 | 4 | 60 | 35 | 40 | 4 | 8 | 1 | 1,5 | |
| 30 | 500 | 1700 | 4100 | 100 | 45 | 75 | 87 | M6 | 10 | 6 | 68 | 43 | 48 | 4 | 8 | 1 | 2,2 | |
| 35 | 725 | 1550 | 3800 | 110 | 50 | 80 | 96 | M6 | 12 | 6 | 74 | 45 | 51 | 5 | 10 | 1 | 3 | |
| 40 | 1025 | 1150 | 3400 | 125 | 55 | 90 | 108 | M8 | 14 | 6 | 86 | 53 | 59 | 5 | 12 | 1,5 | 4,6 | |
| 45 | 1125 | 1000 | 3200 | 130 | 60 | 95 | 112 | M8 | 14 | 8 | 86 | 53 | 59 | 5,5 | 14 | 1,5 | 4,7 | |
| 50 | 2125 | 800 | 2800 | 150 | 70 | 110 | 132 | M8 | 14 | 8 | 94 | 64 | 72 | 5,5 | 14 | 1,5 | 7,2 | |
| 55 | 2625 | 750 | 2650 | 160 | 75 | 115 | 138 | M10 | 16 | 8 | 104 | 66 | 72 | 6 | 16 | 2 | 8,6 | |
| 60 | 3500 | 650 | 2450 | 170 | 80 | 125 | 150 | M10 | 16 | 10 | 114 | 78 | 89 | 7 | 18 | 2 | 10,5 | |
| 70 | 5750 | 550 | 2150 | 190 | 90 | 140 | 165 | M10 | 16 | 10 | 134 | 95 | 108 | 7,5 | 20 | 2,5 | 13,5 | |
| 80 | 8500 | 500 | 1900 | 210 | 105 | 160 | 185 | M10 | 16 | 10 | 144 | 100 | 108 | 9 | 22 | 2,5 | 18,2 | |
| 90 | 14500 | 450 | 1700 | 230 | 120 | 180 | 206 | M12 | 20 | 10 | 158 | 115 | 125 | 9 | 25 | 3 | 28,5 | |
| 100 | 20000 | 350 | 1450 | 270 | 140 | 210 | 240 | M16 | 24 | 10 | 182 | 120 | 131 | 10 | 28 | 3 | 42,5 | |
| 130 | 31250 | 250 | 1250 | 310 | 160 | 240 | 278 | M16 | 24 | 12 | 212 | 152 | 168 | 11 | 32 | 3 | 65 | |
| 150 | 70000 | 200 | 980 | 400 | 200 | 310 | 360 | M20 | 32 | 12 | 246 | 180 | 194 | 12 | 36 | 4 | 138 | |
