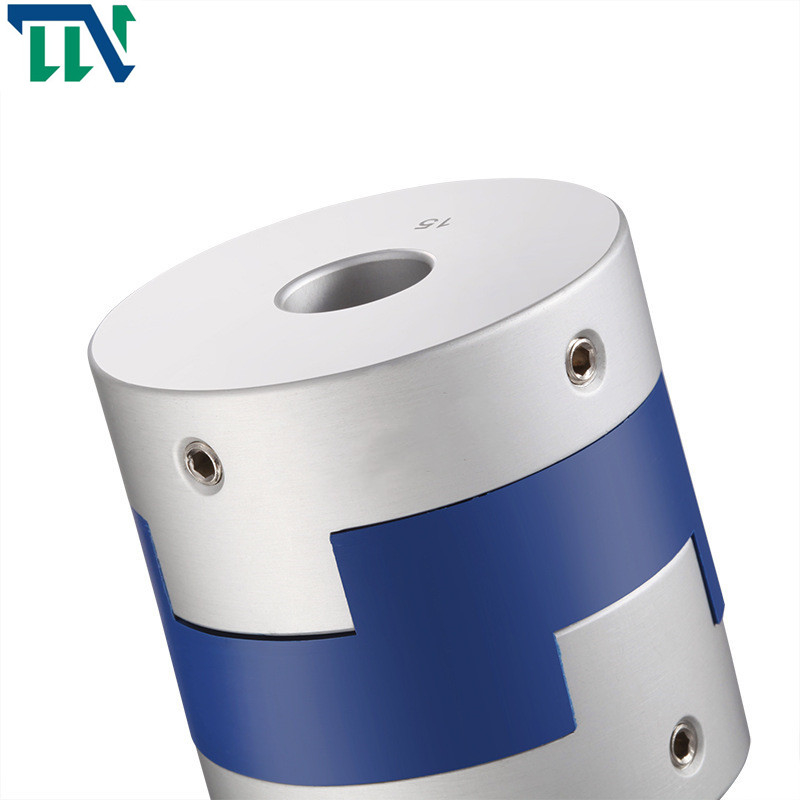

Di dispositivo di accoppiamento di Oldham

lega di alluminio di M3 del collegamento del meccanismo di dispositivo di accoppiamento di 16mmX18mm Oldham

Brand Name:	Tianniu
Model Number:	GH 16*18
MOQ:	Negoziato
prezzo:	negotiable
Delivery Time:	5-7 giorni lavorativi
Payment Terms:	T/T, Western Union, MoneyGram, L/C, D/A, D/P

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO9001-2005

Nome:

Di dispositivo di accoppiamento di Oldham

Materiale:

Acciaio di alluminio

Diametro interno:

16-70mm

Modello:

serie di gh

Struttura:

Di dispositivo di accoppiamento di Oldham

Garanzia:

12 mesi

Trattamento di superficie:

Trattamento di ossidazione anodica

Flessibile o rigido:

Flessibile

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

10000 al mese

Evidenziare:

di dispositivo di accoppiamento di 18mm

di dispositivo di accoppiamento di 16mm

accoppiamento di stile di Oldham

Product Description

Tipo di GH 16X18 M3 Oldham di dispositivo di accoppiamento per il collegamento del meccanismo

I prodotti caratterizza

>Di dispositivo di accoppiamento di Oldham di marca di Tianniu usano lo scivolamento della progettazione possono compensare la deviazione radiale ed angolare efficacemente
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu usano la progettazione staccabile, facile installare
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu che fissano metodo di vite di serraggio

Introduzione di prodotti

Di dispositivo di accoppiamento si riferisce alla situazione che due parti del dispositivo del trasporto di energia e dell'albero rotante non sono collegate insieme durante il movimento normale. A volte inoltre è usato come dispositivo di sicurezza per impedire alle parti collegate di sopportare l'eccessivo carico e per svolgere il ruolo della protezione di sovraccarico.

Il tipo di Oldham di dispositivo di accoppiamento è destinato per premere anche intorno all'asse e per fornire la maggior conservazione che gli attacchi a vite fissi senza asse danneggiante. Poi stringa le viti di serraggio per fissare. Questi sono accoppiamenti di Oldham

Parametri dei prodotti

Disegni di produzione

lega di alluminio di M3 del collegamento del meccanismo di dispositivo di accoppiamento di 16mmX18mm Oldham 0

Scheda di produzione

parametro di modello	diametro alesato comune d1, d2	ΦD	L	SE	LP	F	M.	coppia di torsione della vite di chiusura (N.M)
GH-16X18	4,5,6,6.35, 7,8	16	18	7,1	11,6	3,55	M3	0,7
GH-20X25	5,6,6.35, 7,8,9,9.525	20	25	9,1	12,7	4,55	M4	1,7
GH-25X28	5,6,6.35, 8,9,9.525, 10,11,12,14	25	28	11,7	16,65	5,58	M4	1,7
GH-32x33	5,6,8,9,9.525, 10,11,12,12.7, 14,15,16	32	33	14	19,5	7	M4	1,7
GH-40X35	8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20	40	35	15,5	18,4	7,75	M4	1,7
GH-45X46	8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22	45	46	21,5	18,4	9	M5	4
GH-50X38	10,12,12.7, 14,15,16,17,18,19,20,22,24,25	50	38	16,5	15	8,25	M5	4
GH-55X57	10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32	55	57	27	17,5	10,5	M5	4
GH-63X47	14,15,16,17,18,19,20,22,24,25,28,30,32	63	47	21	17,5	10,5	M6	8,4
GH-70X77	16,17,18,19,20,22,24,25,28,30,32,38,40	70	77	36,5	25	13,5	M8	10,5

parametro di modello	Coppia di torsione stimata (N.M)*	eccentricità permissibile (millimetro) *	angolo di deviazione permissibile (°) *	deviazione assiale permissibile (millimetro) *	velocità massima RPM	rigidezza di torsione statica (N.M/rad)	momento di inerzia (Kg.M2)	Materiale della manica dell'asse	Materiale di frammenti di proiettile	trattamento di superficie	peso (g)
GH-16X18	0,7	0,8	3	±0.2	9000	30	3.3x10-7	Lega di alluminio ad alta resistenza	P A 6 6	Trattamento d'anodizzazione	6
GH-20X25	1,2	1,2	3	±0.2	7000	58	1.1x10-6				18
GH-25X28	2	1,6	3	±0.2	6000	130	3.1x10-6				25
GH-32x33	4,5	2	3	±0.2	4800	270	9.6x10-6				44
GH-40X35	9	2,4	3	±0.2	3600	520	2.3x10-5				81
GH-45X46	12	2,8	3	±0.2	3500	560	3.8x10-5				136
GH-50X38	19	2,6	3	±0.2	3000	800	1.8x10-4				142
GH-55X57	22	3,3	3	±0.2	2800	795	8.0x10-4				255
GH-63X47	19	3	3	±0.2	2500	1200	8.3x10-4				320
GH-70X77	56	3,8	3	±0.2	2500	1260	3.9x10-4				445
