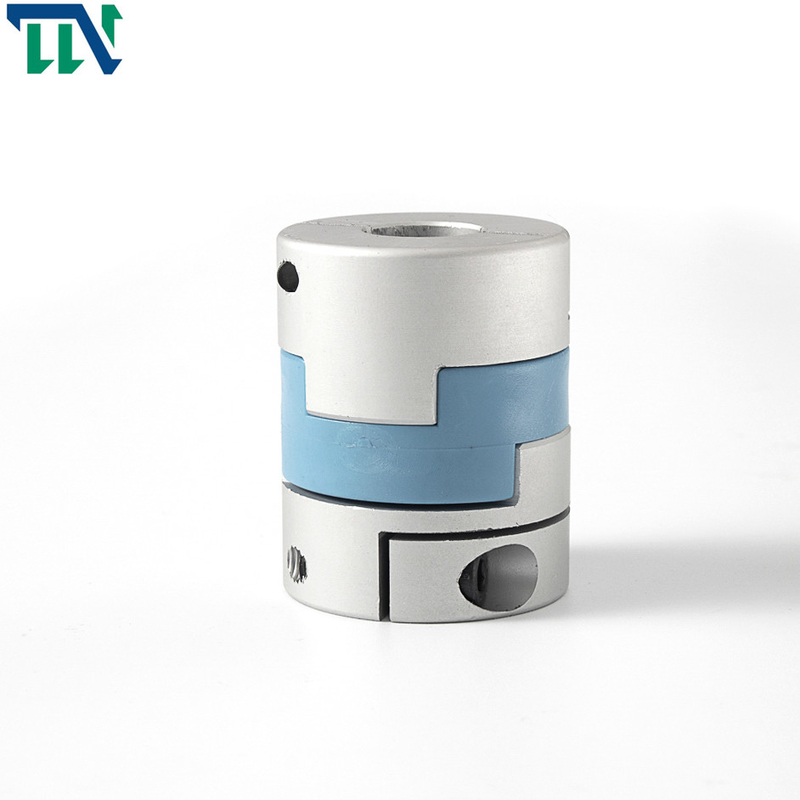

Cursore trasversale di alluminio flessibile 40X50mm dell'asse di pressione del giunto a dischi di Oldham

Accoppiamento trasversale flessibile del cursore dell'asse di pressione del GHC 32X45 Oldham per il meccanismo

Introduzione di prodotti

Il tipo di Oldham di dispositivo di accoppiamento è destinato per premere anche intorno all'asse e per fornire la maggior conservazione che gli attacchi a vite fissi senza asse danneggiante. Poi stringa le viti di serraggio per fissare. Questi sono accoppiamenti di Oldham. Siamo fabbrichiamo della produzione tutti i tipi di dispositivo di accoppiamento. Gli accoppiamenti su misura sono inoltre accettabili.

la sua forma è leggera e conveniente da installare, che salva il tempo per l'elaborazione e la produzione delle imprese. Secondariamente, è resistente lubrificare la corrosione e può essere elettricamente - isolato. Gli elastomeri differenti del cursore sono disponibili. Lo scivolamento fra la manica dell'asse ed il pezzo intermedio può permettere le grandi deviazioni radiali ed angolari. La progettazione speciale dell'urto nel mezzo può svolgere un ruolo sostenente e permettere che le grandi deviazioni angolari senza momento flettente, in modo da minimizzino il carico assiale

presenta i vantaggi della struttura semplice, di ampio intervallo di grandezza, di piccolo momento di inerzia, di uso conveniente e di ispezione visiva conveniente. La resistenza della corrosione eccellente dell'olio e l'isolamento elettrico minimizzano il carico assiale causato tramite deviazione. Lo scivolamento fra la manica dell'asse ed il mezzo può permettere la grande deviazione radiale ed angolare.

Assemblea

1) Durante l'assemblea, rimuova le sbavature e pulire tutte le parti

2) Durante l'assemblea, assicuri che le linee centrali della forcella di saldatura due che sopporta i fori nel mezzo siano sullo stesso aereo e la differenza permissibile non supererà 1 °. La parte della scanalatura farà scorrere liberamente ed il giunto girerà flessibilmente

3) Pulisca la superficie. Salvo che la chiave del fronte dell'estremità della flangia e del fronte dell'estremità è ricoperta di grasso antiruggine, il resto è spazzolato con l'iniettore antiruggine e poi è dipinto (pittura non è permessa).

4) Lubrificazione regolare. È raccomandato per iniettare l'olio una volta alla settimana e una volta al giorno nelle circostanze ad alta temperatura.

5) Per aumentare il tempo di impiego del tipo trasversale dispositivo del cursore dell'asse, regoli ogni volta l'albero trasversale 180 gradi per fare il giornale dell'albero trasversale ha usato alternatamente

Parametri dei prodotti

Disegni di produzione

Scheda di produzione
