Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: LE BS K RK serie
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: 5
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-10 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
LE BS K RK serie una frizione della camma di modo |
Materiale: |
Acciaio sopportante della GCR 15 |
Max. Overrunning (r/min): |
350-80 |
Coppia di torsione (nanometro): |
37200-980000 |
Peso (chilogrammi): |
2.3-3700 |
Dimensione di foro (millimetri): |
20-450 |
Nome: |
LE BS K RK serie una frizione della camma di modo |
Materiale: |
Acciaio sopportante della GCR 15 |
Max. Overrunning (r/min): |
350-80 |
Coppia di torsione (nanometro): |
37200-980000 |
Peso (chilogrammi): |
2.3-3700 |
Dimensione di foro (millimetri): |
20-450 |

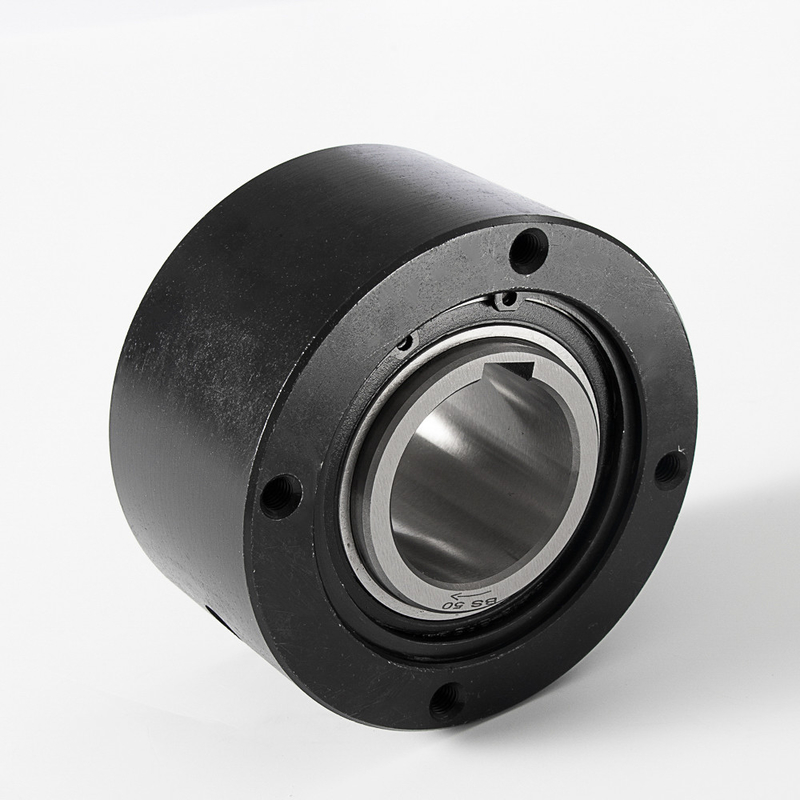

L'applicazione di Backstopping di serie di BS-K BS RK unge Lublication che invade la frizione
Introduzione di produzione
Introduzione alti della frizione posteriore di arresto delle BS 200 della frizione della camma di coppia di torsione che sopporta per il nastro trasportatore
Le frizioni della camma di serie delle BS sono intese per le applicazioni dove la rotazione inversa dell'asse a bassa velocità della testa di trasportatore è all'impedito a (backstopping)
Caratteristica
Le serie delle BS sono della costruzione del rullo o della camma.
schema perfetto di prevenzione della polvere per isolare polvere.
dovuto lo sviluppo e l'uso delle camme speciali, i prodotti hanno più alta affidabilità.
bs30 ~ i prodotti bs135 sono stati sigillati con il tipo del grasso, in modo da non più grasso è richiesto.
prodotti a bassa velocità di transizione dell'aria installati sull'asse finale dei trasportatori, delle pompe, ecc.
la serie BS-hs è un prodotto ad alta velocità che notevolmente migliora la velocità in ozio massima e la coppia di torsione permissibile sui locali del mantenimento dei vantaggi delle serie delle BS.
Installazione ed uso
Frizione speciale di non ritorno per il trasportatore. (per a bassa velocità)
Il tipo di grasso è stato sigillato e non più grasso è richiesto. (piccolo modello)
Adotti le misure antipolvere della struttura di doppio strato.
Occasioni applicabili
Una frizione destinata per impedire rotazione inversa del trasportatore. La serie BS-hs che notevolmente migliora la velocità in ozio massima e coppia di torsione permissibile (per a bassa velocità) si aggiunge.
Per girare al minimo a bassa velocità.
Prodotti a bassa velocità di trasformazione dell'aria installati sugli alberi rotanti finali quali i trasportatori e le pompe.
Coppia di torsione: 294 ~ 686000n m30~70000kgfm
| Modello | BS200 |
| Materiale | GCr15 |
| Diametro interno | 100-200mm |
| Diametro esterno | 430mm |
| Spessore | 145mm |
| Capacità di coppia di torsione | 37200Nm |
| Invadere velocità | 100r/min |
Parametri dei prodotti
| Modello | Coppia di torsione Capacità (N·m) |
Massimo. Invadere (r/min) Corsa interna |
Resistenza Coppia di torsione (N·m) |
B | C | PCD D |
E | S | H-M Passo di Size× Fori filettati del × No.of |
Grasso Foro del riempitore (Dimensione) |
Q'ty Grasso (chilogrammo) |
|
| BS160HS | 39200 | 350 | 34,3 | 180 | 360 | 175 | 315 | 220 | 40 | M20 ×P2.5×10 | Pinta 1/4 | 0,23 |
| BS200HS | 61700 | 250 | 44,1 | 205 | 430 | 200 | 380 | 260 | 40 | M22 ×P2.5× 8 | Pinta 1/4 | 0,31 |
| BS220HS | 102000 | 200 | 73,5 | 330 | 500 | 325 | 420 | 290 | 40 | M20 ×P2.5×16 | Pinta 1/4 | 1,3 |
| BS250HS | 147000 | 170 | 93,1 | 370 | 600 | 365 | 530 | 330 | 50 | M24 ×P3.0×16 | Pinta 1/4 | 1,7 |
| BS270HS | 204000 | 160 | 98 | 385 | 650 | 380 | 575 | 370 | 50 | M24 ×P3.0×16 | Pinta 1/4 | 2 |
| BS300HS | 294000 | 150 | 108 | 425 | 780 | 420 | 690 | 470 | 60 | M30 ×P3.5×16 | Pinta 1/4 | 3,6 |
| BS350HS | 392000 | 110 | 157 | 440 | 930 | 480 | 815 | 535 | 70 | M36 ×P4.0×16 | Pinta 1/4 | 4,1 |
| BS425HS | 735000 | 85 | 216 | 570 | 1030 | 580 | 940 | 635 | 70 | M36 ×P4.0×18 | Pinta 1/4 | 6,9 |
| BS450HS | 980000 | 80 | 245 | 570 | 1090 | 600 | 990 | 645 | 80 | M42 ×P4.5×18 | Pinta 1/4 | 7,2 |
| Nuovo JIS Scanalatura JISB1301-1996 ISO R773 |
Vecchio JIS Scanalatura JISB1301-1959 |
Diametro di foro Gamma (millimetro) |
W. Min (chilogrammo) |
W. Max (chilogrammo) |
| Le BS 30-30J | Le BS 30-30E | 20 to30 | 2,3 | 2,1 |
| Le BS 50-45J | Le BS 50-45E | 30 to50 | 4,7 | 4,0 |
| Le BS 50-50J | Le BS 50-50E | |||
| Le BS 65-40J | Le BS 65-40E | 40 to65 | 13,0 | 11,5 |
| Le BS 65-45J | Le BS 65-45E | |||
| Le BS 65-50J | Le BS 65-50E | |||
| BS65-55J | BS65-55E | |||
| Le BS 65-60J | Le BS 65-60E | |||
| Le BS 65-65J | Le BS 65-65E | |||
| Le BS 75-60J | Le BS 75-60E | 50 to75 | 14,7 | 13,1 |
| Le BS 75-65J | Le BS 75-65E | |||
| BS75-70J | BS75-70E | |||
| Le BS 75-75J | Le BS 75-75E | |||
| Le BS 85-70J | Le BS 85-70E | 60 to85 | 27,2 | 24,7 |
| Le BS 85-75J | Le BS 85-75E | |||
| BS85-80J | BS85-80E | |||
| Le BS 85-85J | Le BS 85-85E | |||
| Le BS 95-80J | Le BS 95-80E | 70 to95 | 32,2 | 29,4 |
| Le BS 95-85J | Le BS 95-85E | |||
| BS95-90J | BS95-90E | |||
| Le BS 95-95J | Le BS 95-95E | |||
| Le BS 110-85J | Le BS 110-85E | 80 - 110 | 38,6 | 34,2 |
| Le BS 110-95J | Le BS 110-95E | |||
| Le BS 110-100J | Le BS 110-100E | |||
| Le BS 110-105J | Le BS 110-105E | |||
| Le BS 110-110J | Le BS 110-110E | |||
| Le BS 135 | Le BS 135 | 90 - 135 | 76,1 | 68,0 |
| LE BS 160HS | LE BS 160HS | 100 - 160 | 120 | 103 |
| LE BS 200HS | LE BS 200HS | 100 - 200 | 200 | 163 |
| LE BS 220HS | LE BS 220HS | 150 - 220 | 390 | 338 |
| LE BS 250HS | LE BS 250HS | 175 - 250 | 760 | 689 |
| LE BS 270HS | LE BS 270HS | 200 - 270 | 850 | 774 |
| LE BS 300HS | LE BS 300HS | 230 - 300 | 1.400 | 1.300 |
| LE BS 350HS | LE BS 350HS | 250 - 350 | 2.300 | 2.120 |
| LE BS 425HS | LE BS 425HS | 325 - 425 | 3.300 | 2.960 |
| LE BS 450HS | LE BS 450HS | 350 - 450 | 3.700 | 3.400 |
Note:
1. La tolleranza del foro finito di riserva è H7.
2. gli oggetti hilighted nel grassetto sono oggetti di riserva, gli altri sono costruiti per ordinare.
3. la frizione della camma delle BS può essere alesata secondo la vostra specificazione.
Specifichi il diametro alesato con le dimensioni della scanalatura e di tolleranza.
Prego essere sicuro di specificare.
