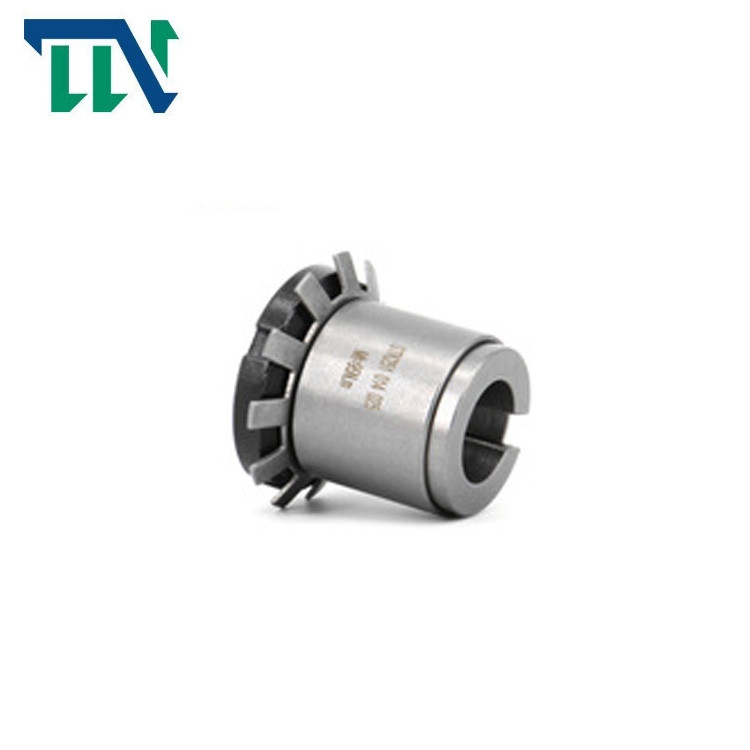

Dispositivo di bloccaggio di pressione Keyless dell'asse di chiusura dell'Assemblea di chiusura Z19

Dispositivo di bloccaggio di pressione Keyless dell'asse di chiusura dell'Assemblea di chiusura Z19

Brand Name:	Tianniu
Model Number:	Z19
MOQ:	2
prezzo:	negotiable
Delivery Time:	giorni 5-7working
Payment Terms:	L/C, D/A, D/P, T/T, Western Union, MoneyGram

Detail Information

Product Description

Detail Information

Luogo di origine:

La Cina

Certificazione:

ISO-9001

Numero di modello:

Assemblea di chiusura Z19

Materiale:

GCr15 che sopporta acciaio

Peso:

4.5-179.5KG

Diametro esterno:

145-710mm

Spessore (millimetri):

72-197mm

Dimensione di foro:

100-600

Coppia di torsione (kNm:

3.9-470

Imballaggi particolari:

Cartoni da trasporto del mare in aeroplano

Capacità di alimentazione:

1000 al mese

Evidenziare:

Assemblea di chiusura di pressione Keyless

Z19 che preme l'Assemblea di chiusura

Asse di chiusura Keyless della GCR 15

Product Description

Dispositivo di bloccaggio di pressione Keyless dell'asse di chiusura dell'Assemblea di chiusura Z19

I prodotti caratterizza

L'assemblea di chiusura è una componente di base avanzata ampiamente usata nel collegamento meccanico nell'ambito dell'onere gravoso nel mondo. Nel collegamento della ruota e dell'asse, è un dispositivo keyless del collegamento che realizza la trasmissione del carico stringendo i bulloni ad alta resistenza per rendere la pressione e l'attrito prodotti fra le superfici di contenimento.

Con lo sviluppo di nuova energia, la generazione di energia eolica ampiamente è promossa in Cina e si è trasformata in in un'industria emergente. Come parte importante del fan, la manica di espansione ampiamente è abbinata sul riduttore di velocità e sul riduttore della deviazione della rotta del fan

Buona intercambiabilità e smontaggio facile. Nel smantellare, in primo luogo allenti la vite di compressione e poi utilizzi la vite dell'espulsore per eliminare lo scarico per liberare lo stato del collegamento e per separare l'Assemblea di chiusura dalle parti del collegamento.

Il collegamento dell'Assemblea di chiusura può resistere agli oneri gravosi. La sua struttura può essere trasformata i vari stili. Per soddisfare le richieste del carico dell'installazione, un'Assemblea di chiusura non è abbastanza e la serie multipla può essere usata in associazione

Parametri dei prodotti

基本尺寸 dimensioni fondamentali					螺母 dado		额定负荷 Carico nominale		PF (N/mm2)	G (chilogrammo)
d	D	E	H	B	规格 dimensioni	MA N·m.	Ft (kN)	Mt (N·m)
millimetro					规格 dimensioni	MA N·m.	Ft (kN)	Mt (N·m)
14	25				M20×1		5,10	38	200	0,04
15	25				M20×1		5,50	41	185	0,05
16	25	32	16,5	6,5	M20×1	95	5,45	43	174	0,06
17	26				M20×1		5,50	47	164	0,07
18	26				M22×1		5,40	49	155	0,08
18	30							58	185	0,09
19	30	38	18	6,5	M25×1.5	160	6,60	62	176	0,10
20	30	38	18	6,5	M25×1.5	160	6,60	66	167	0,11
22	32							73	152	0,12
24	35				M30×1.5		8,75	105	185	0,13
25	35	45	18	6,5	M30×1.5	220	8,80	110	178	0,14
28	36				M32×1.5		8,55	120	159	0,15
28	40			7	M32×1.5			149	188	0,17
30	40	52	19,5	8	M35×1.5	340	10,60	160	164	0,18
32	42			8	M35×1.5			170	154	0,19
35	45				M40×1.5			230	153	0,21
36	45	58	21,5	8	M40×1.5	480	13,10	240	149	0,23
38	48	58	21,5	8	M42×1.5	480	13,10	250	141	0,24
38	50				M42×1.5			250	141	0,25
40	50		24,5		M42×1.5		15,50	310	124	0,28
40	52	65	25,5	10	M45×1.5	680	15,50	310	120	0,30
42	55		25,5		M48×1.5		15,20	320	114	0,31
45 45	55 57	70	25,5	10	M50×1.5	870	17,70	400	122	0,35 0,36
48	60							500	135	0,38
50	60	75	25,5	10	M55×2	970	20,80	520	130	0,40
50	62							520	130	0,42

基本尺寸 dimensioni fondamentali					螺 il NU	母 t	额定 Stimato		负荷 carico	PF (N/mm2)	G (chilogrammo)
d	D	E	H	B	规格 dimensioni	MA N·m.	Ft (kN)	Mt (N·m)
millimetro					规格 dimensioni	MA N·m.	Ft (kN)	Mt (N·m)
14	25		30		M20×1			64		85	0,07
15	25		30		M20×1			70		80	0,08
16	25	32	30		M20×1	95	9,1	73		75	0,09
17 18	25 30		32 32	20	M22×1 M22×1			80 83		70 65	0,10 0,11
19 20	30	38	32		M25×1.5 M25×1.5	160	11,0	105 112		75 70	0,12 0,13
22								163		70	0,14
24	35	45	36	25	M30×1.5	220	14,5	178		65	0,15
25								185		60	0,17
28 30	40	52	42		M35×1.5	340 340	14,5 17,5	250 270		55 50	0,19 0,20
32	42	52			M36×1.5	340		350		60	0,22
32	45	58	44		M40×1.5	480	21,5	350		60	0,25
35	45	58			M40×1.5	480		390		55	0,27
38 40	50	65	45	30	M45×1.5	680	26,0	500 520		60	0,30 0,32
45	55	70			M50×1.5	870	30,0	680			0,33
48 50	60 60	75 75	46		M55×2 M55×2	970 970	35,0 35,0	840 880		60	0,34 0,36
55	65	80			M60×2	1100	37,5	1030			0,38
60	70	85	52		M65×2	1300	45,0	1360		65	0,42

Dispositivo di bloccaggio di pressione Keyless dell'asse di chiusura dell'Assemblea di chiusura Z19 0
