Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z18
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura Z18 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
1.5-71KG |
Diametro esterno: |
75-405mm |
Spessore (millimetri): |
72-197mm |
Dimensione di foro: |
45-320mm |
Coppia di torsione (kNm: |
3.9-470 |
Numero di modello: |
Assemblea di chiusura Z18 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
1.5-71KG |
Diametro esterno: |
75-405mm |
Spessore (millimetri): |
72-197mm |
Dimensione di foro: |
45-320mm |
Coppia di torsione (kNm: |
3.9-470 |

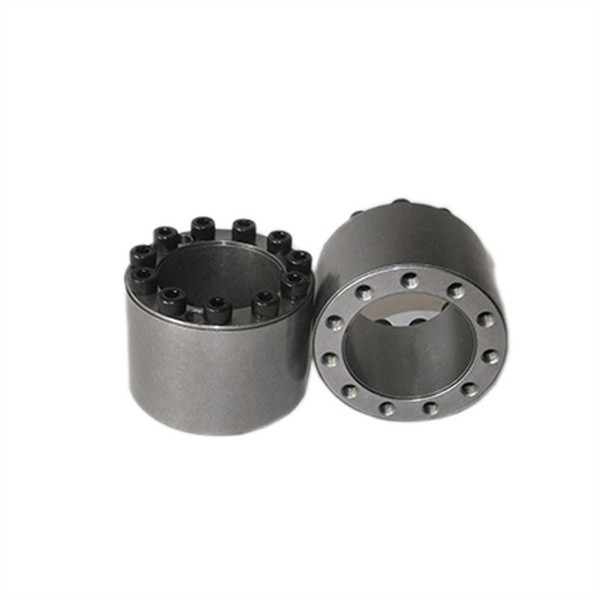

Dispositivo dell'asse di chiusura del dispositivo di bloccaggio dell'Assemblea di chiusura Z18 per la macchina
I prodotti caratterizza
L'Assemblea di chiusura è una base meccanica avanzata che è ampiamente usata nel mondo per l'accoppiamento meccanico nell'ambito di vari carichi. Gli Stati Uniti, la Germania, il Giappone ed i paesi con le industrie sviluppate in primo luogo hanno utilizzato questa nuova tecnologia in macchinario resistente. È stato estendere alle varie industrie del macchinario. L'Assemblea di chiusura si è avviata internazionalmente agli inizi degli anni 70. La Cina ha sviluppato il prodotto nell'inizio degli anni 80 ed in primo luogo promosso e lo ha applicato in vario macchinario pesante
L'assemblea di chiusura di z-serie prodotta dalla società della trasmissione di tianniu di Changzhou conta sulle norme tecniche autorevoli in Europa ed ha apportato alcuni miglioramenti creativi ai prodotti scientifico.
La società pricipalmente produce l'euro, le norme di JB (GB), le norme di U.S.A. ed i vari prodotti non standard di serie dell'assemblea di chiusura. I prodotti sono esportati all'Unione Europea, gli Stati Uniti, l'Australia, Sud-est asiatico, Hong Kong e Taiwan ed altri paesi e regioni.
La società successivamente ha sviluppato e prodotto più di 30 serie e migliaia standard di specifiche delle assemblee di chiusura. È un produttore professionista su grande scala dell'assemblea di chiusura in Cina
Attualmente, l'impresa riguarda una superficie di 1000 metri quadri ed ha le varie macchine utensili di CNC, gli strumenti di misura di alta precisione e strumento di misura speciale.
| Modello | Cono Z18 che preme gli elementi | |
| Pressione sull'asse (N/mm2) | 120 | |
| Pressione sul hub (N/mm2) | 92-108 | |
| Carico nominale (kN.m) | Forza | 174-2930 |
| Coppia di torsione | 3.9-470 | |
| Dimensione della corsa interna (millimetri) | 45-320 | |
| Dimensione esterna della corsa (millimetri) | 75-405 | |
| Spessore (millimetri) | 72-197 | |
| Peso (chilogrammi) | 1.5-71 | |
Parametri dei prodotti
|
基 本 尺 寸 dimensioni fondamentali |
内 六 角 螺 钉 bullone intestato esagono interno |
额 定 Stimato |
负 荷 carico |
PF (N/mm2) |
G
(chilogrammo) |
||||||
| d | D | Io | L |
规 格 dimensioni |
数 量 Qty |
MA N·m. |
Ft (kN) | Mt (kN·m) | |||
| millimetro | |||||||||||
| 45 | 75 | 9 | 174 | 3,9 | 185 | 1,5 | |||||
| 48 | 80 | 9 | 174 | 4,1 | 170 | 1,6 | |||||
| 50 | 80 | 64 | 72 | M8 | 9 | 41 | 174 | 4,3 | 165 | 1,7 | |
| 55 | 85 | 9 | 174 | 4,8 | 150 | 1,8 | |||||
| 60 | 90 | 11 | 213 | 6,4 | 170 | 1,9 | |||||
| 65 | 95 | 11 | 213 | 6,9 | 155 | 2,0 | |||||
| 70 | 110 | 11 | 338 | 11,8 | 185 | 3,6 | |||||
| 75 | 115 | 11 | 338 | 12,7 | 170 | 3,8 | |||||
| 80 | 120 | 78 | 88 | M10 | 12 | 83 | 369 | 14,7 | 175 | 4,0 | |
| 85 | 125 | 12 | 369 | 15,7 | 165 | 4,3 | |||||
| 90 | 130 | 13 | 400 | 18,0 | 170 | 4,5 | |||||
| 95 | 135 | 13 | 400 | 19,0 | 160 | 4,7 | |||||
| 100 | 145 | 12 | 538 | 26,9 | 160 | 7,2 | |||||
| 110 | 155 | 100 | 112 | M12 | 13 | 145 | 583 | 32,0 | 155 | 7,7 | |
| 120 | 165 | 15 | 673 | 40,3 | 165 | 8,3 | |||||
| 130 | 180 | 13 | 800 | 52,0 | 155 | 11,7 | |||||
| 140 | 190 | 116 | 130 | M14 | 15 | 230 | 923 | 64,6 | 170 | 12,5 | |
| 150 | 200 | 16 | 985 | 73,8 | 165 | 13,2 | |||||
| 160 | 210 | 17 | 1045 | 83,7 | 165 | 14,0 | |||||
| 170 | 225 | 15 | 1283 | 109 | 150 | 20,6 | |||||
| 180 | 235 | 16 | 1369 | 123 | 150 | 21,6 | |||||
| 190 | 250 | 17 | 1454 | 138 | 150 | 25,0 | |||||
| 200 | 260 | 146 | 162 | M16 | 17 | 355 | 1454 | 145 | 145 | 26,2 | |
| 220 | 285 | 20 | 1710 | 188 | 155 | 31,1 | |||||
| 240 | 305 | 22 | 1880 | 225 | 155 | 33,6 | |||||
| 260 | 325 | 22 | 1880 | 244 | 145 | 36,1 | |||||
| 280 | 355 | 20 | 2670 | 373 | 155 | 54,9 | |||||
| 300 | 375 | 177 | 197 | M20 | 22 | 690 | 2930 | 440 | 155 | 58,3 | |
| 320 | 405 | 22 | 2930 | 470 | 145 | 71,0 | |||||
