Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GH
Termini di trasporto & di pagamento
Quantità di ordine minimo: negoziato
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento di Oldham |
Materiale: |
Acciaio di alluminio |
Diametro interno: |
16-70mm |
Modello: |
Serie di GH |
Struttura: |
Di dispositivo di accoppiamento di Oldham |
Garanzia: |
12 mesi |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Flessibile o rigido: |
Flessibile |
Nome: |
Di dispositivo di accoppiamento di Oldham |
Materiale: |
Acciaio di alluminio |
Diametro interno: |
16-70mm |
Modello: |
Serie di GH |
Struttura: |
Di dispositivo di accoppiamento di Oldham |
Garanzia: |
12 mesi |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Flessibile o rigido: |
Flessibile |

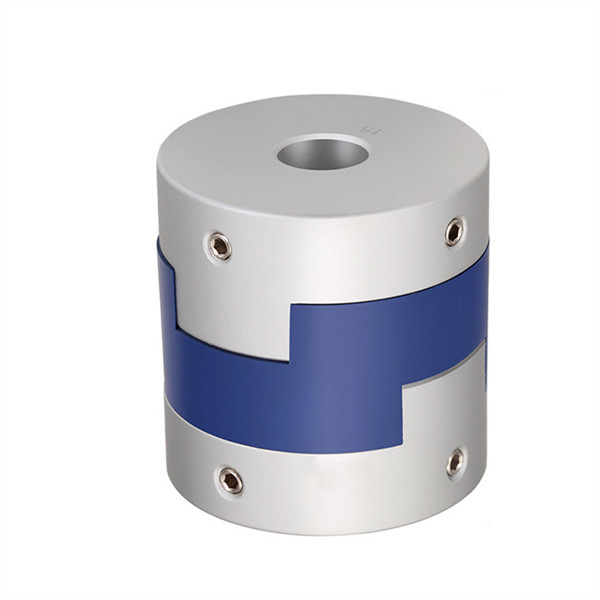

Macchina dell'accoppiamento flessibile di Oldham del pattino di Shanf Couping di serie di GH
Introduzione di prodotti
Il tipo di Oldham di dispositivo di accoppiamento è destinato per premere anche intorno all'asse e per fornire la maggior conservazione che gli attacchi a vite fissi senza asse danneggiante. Poi stringa le viti di serraggio per fissare.
I prodotti caratterizza
La fabbrica di Changzhou Tianniu è un produttore professionista degli accoppiamenti della prugna, degli accoppiamenti rigidi, degli accoppiamenti universali, degli accoppiamenti trasversali dello scorrevole, degli accoppiamenti d'avvolgimento, degli accoppiamenti dei soffietti, di doppi accoppiamenti della membrana e di altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
>Di dispositivo di accoppiamento di Oldham di marca di Tianniu usano il materiale coloide è PA66 importati, che hanno la buona resistenza all'usura, la resistenza della corrosione ed isolamento elettrico
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu usano lo scivolamento della progettazione possono compensare la deviazione radiale ed angolare efficacemente
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu usano la progettazione staccabile, facile installare
Di dispositivo di accoppiamento di Oldham di marca di >Tianniu che fissano metodo di vite di serraggio
Disegni di produzione
Scheda di produzione
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GH-16X18 | 4,5,6,6.35, 7,8 | 16 | 18 | 7,1 | 11,6 | 3,55 | M3 | 0,7 |
| GH-20X25 | 5,6,6.35, 7,8,9,9.525 | 20 | 25 | 9,1 | 12,7 | 4,55 | M4 | 1,7 |
| GH-25X28 | 5,6,6.35, 8,9,9.525, 10,11,12,14 | 25 | 28 | 11,7 | 16,65 | 5,58 | M4 | 1,7 |
| GH-32x33 | 5,6,8,9,9.525, 10,11,12,12.7, 14,15,16 | 32 | 33 | 14 | 19,5 | 7 | M4 | 1,7 |
| GH-40X35 | 8,9,9.525, 10,11,12,12.7, 14,14,16,17,18,19,20 | 40 | 35 | 15,5 | 18,4 | 7,75 | M4 | 1,7 |
| GH-45X46 | 8,9,9.525, 10,11,12.7, 14,15,16,17,18,19,20,22 | 45 | 46 | 21,5 | 18,4 | 9 | M5 | 4 |
| GH-50X38 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 38 | 16,5 | 15 | 8,25 | M5 | 4 |
| GH-55X57 | 10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 57 | 27 | 17,5 | 10,5 | M5 | 4 |
| GH-63X47 | 14,15,16,17,18,19,20,22,24,25,28,30,32 | 63 | 47 | 21 | 17,5 | 10,5 | M6 | 8,4 |
| GH-70X77 | 16,17,18,19,20,22,24,25,28,30,32,38,40 | 70 | 77 | 36,5 | 25 | 13,5 | M8 | 10,5 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GH-16X18 | 0,7 | 0,8 | 3 | ±0.2 | 9000 | 30 | 3.3x10-7 | Lega di alluminio ad alta resistenza | P A 6 6 | Trattamento d'anodizzazione | 6 |
| GH-20X25 | 1,2 | 1,2 | 3 | ±0.2 | 7000 | 58 | 1.1x10-6 | 18 | |||
| GH-25X28 | 2 | 1,6 | 3 | ±0.2 | 6000 | 130 | 3.1x10-6 | 25 | |||
| GH-32x33 | 4,5 | 2 | 3 | ±0.2 | 4800 | 270 | 9.6x10-6 | 44 | |||
| GH-40X35 | 9 | 2,4 | 3 | ±0.2 | 3600 | 520 | 2.3x10-5 | 81 | |||
| GH-45X46 | 12 | 2,8 | 3 | ±0.2 | 3500 | 560 | 3.8x10-5 | 136 | |||
| GH-50X38 | 19 | 2,6 | 3 | ±0.2 | 3000 | 800 | 1.8x10-4 | 142 | |||
| GH-55X57 | 22 | 3,3 | 3 | ±0.2 | 2800 | 795 | 8.0x10-4 | 255 | |||
| GH-63X47 | 19 | 3 | 3 | ±0.2 | 2500 | 1200 | 8.3x10-4 | 320 | |||
| GH-70X77 | 56 | 3,8 | 3 | ±0.2 | 2500 | 1260 | 3.9x10-4 | 445 |
