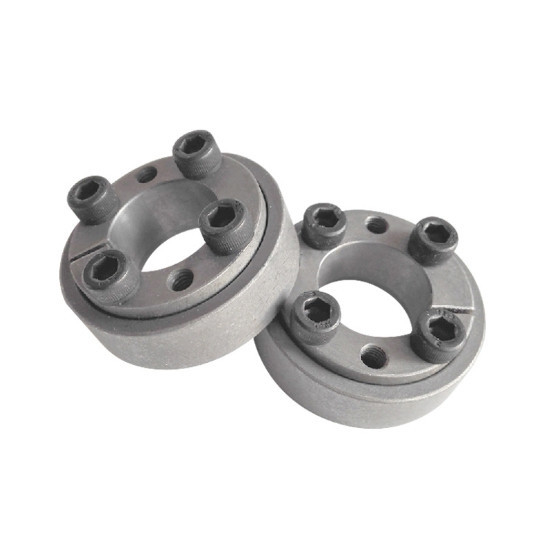

Assemblea di chiusura dell'asse Z10-30*60 per l'attrezzatura di automazione

Dettagli del prodotto

Luogo di origine: La Cina

Marca: Tianniu

Certificazione: ISO-9001

Numero di modello: Z10

Termini di trasporto & di pagamento

Quantità di ordine minimo: 2

Prezzo: negotiable

Imballaggi particolari: Cartoni da trasporto del mare in aeroplano

Tempi di consegna: giorni 5-7working

Capacità di alimentazione: 1000 al mese

Ottieni il miglior prezzo

Contatta ora

Specificità

Descrizione

Specificità

Evidenziare:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                            Assemblea di chiusura dell'asse 30x60, Assemblea di chiusura dell'asse dell'attrezzatura di automazione, Dispositivo di bloccaggio dell'asse Z10


Numero di modello:	Assemblea di chiusura Z10	Materiale:	GCr15 che sopporta acciaio
Peso:	0.06-22KG	Diametro esterno:	32-300mm
Spessore (millimetri):	37-77	Dimensione di foro:	12-180mm
Coppia di torsione (kNm:	14-1000

Numero di modello:	Assemblea di chiusura Z10
Materiale:	GCr15 che sopporta acciaio
Peso:	0.06-22KG
Diametro esterno:	32-300mm
Spessore (millimetri):	37-77
Dimensione di foro:	12-180mm
Coppia di torsione (kNm:	14-1000

Descrizione

Assemblea di chiusura dell'asse Z10-30*60 per l'attrezzatura di automazione

Assemblea di chiusura del dispositivo di bloccaggio Z10-30*60 per l'attrezzatura di automazione

I prodotti caratterizza

L'attenzione speciale dovrebbe essere pagata alla sequenza di installazione quando monta l'assemblea di chiusura oltre il cuscinetto della frizione di sprag. I cuscinetti di precisione dovrebbero anche prestare attenzione all'estremità positiva e negativa. Se sono installati al contrario, lo squilibrio dinamico sarà causato e la prestazione dei cuscinetti sarà colpita.

Il posizionamento assiale dei cuscinetti a sfera angolari del contatto di ultra-precisione sull'asse o nel sedile sopportante adotta solitamente i dadi o i cappucci protettivi di chiusura. Questo posizionare e supporto stabile di fornire forza meccanica buona ed accuratezza geometrica alta richiedere assemblea di chiusura.

Errore e trattamento

dovuto la trasmissione a lungo termine di grande coppia di torsione nel lavoro, la manica di espansione è facile da causare la deformazione di affaticamento di metallo, con conseguente usura di affaticamento fra la manica di espansione ed i fermi. Allo stesso tempo, dovuto la grande macchina della sinterizzazione, è difficile da riparare. Per risolvere questi problemi, i composti del polimero possono essere usati per la riparazione in loco. La relazione di corrispondenza fra le parti e lo stato corrente e l'usura di attrezzatura ha generalmente la relazione corrispondente fra le parti ed il processo di riparazione della muffa.

La riparazione pricipalmente è divisa nei seguenti punti: in primo luogo, le parti consumate del giornale ed il foro interno dell'ingranaggio sono trattati per essere puliti, asciutti e ruvidi ed il colore del metallo primario è esposto. La superficie del diametro dell'asse è ricoperta di materiale 2211f della riparazione del metallo del polimero, ha raschiato con un righello ed ha solidificato; La superficie del foro interno dell'ingranaggio sarà trattata ed il materiale della riparazione del metallo del polimero si applicherà per lisciare e solidificare la traccia di usura; Dopo che il materiale è riscaldato e solidificato, la superficie del materiale è lucidata e livellata e l'anello interno dell'assemblea di chiusura è usato come la muffa

Misura la parte riparata della superficie del diametro dell'asse con la dimensione, lucidi il bordo del piede e poi misuri la dimensione riparata; Per concludere, gli anelli interni ed esterni dell'assemblea di chiusura sono ricoperti di materiali della riparazione del metallo del polimero per l'assemblea generale.

Parametri dei prodotti

Assemblea di chiusura dell'asse Z10-30*60 per l'attrezzatura di automazione 0

Diamension					Viti a testa cilindrica di testa di incavo	Carico nominale		Coppia di serraggio della vite	Peso
d	D	dw	Io	h	d1	Ft	Mt	MA (N.m)	(Chilogrammo)
12	32	10	9	11	M5×8	8	0,038	5	0,06
14	37	12	9	11	M5×8	9	0,052	5	0,08
16	41	14	12	15	M5×12	13	0,09	5	0,12
18	44	15	12	15	M5×12	10	0,08	5	0,12
18	44	16	12	15	M5×12	14	0,112	5	0,12
20	47	17	12	15	M5×12	16	0,14	5	0,15
20	47	18	12	15	M5×12	20	0,184	5	0,15
24	50	19	14	18	M5×12	17	0,16	5	0,2
24	50	20	14	18	M5×12	20	0,2	5	0,2
24	50	22	14	18	M5×12	25	0,28	5	0,2
30	60	24	1 6	20	M5×12	23	0,28	5	0,3
30	60	25	1 6	20	M5×12	25	0,32	5	0,3
30	60	26	1 6	20	M5×12	27	0,36	5	0,3
36	72	28	18	22	M6×16	37	0,55	12	0,4
36	72	30	18	22	M6×16	43	0,68	12	0,4
36	72	31	18	22	M6×16	46	0,74	12	0,4
44	80	34	20	24	M6×16	41	0,7	12	0,6
44	80	35	20	24	M6×16	44	0,77	12	0,6
44	80	36	20	24	M6×16	47	0,85	12	0,6
50	90	38	22	26	M6×16	55	1,1	12	0,8
50	90	40	22	26	M6×16	64	1,32	12	0,8
50	90	42	22	26	M6×16	72	1,54	12	0,8
55	100	42	23	29	M6×16	54	1,13	12	1,1
55	100	45	23	29	M6×16	66	1,5	12	1,1
55	100	48	23	29	M6×16	77	1,85	12	1,1
62	110	48	23	29	M6×16	69	1,6	12	1,3
62	110	50	23	29	M6×16	77	1,92	12	1,3
62	110	52	23	29	M6×16	84	2,17	12	1,3
68	115	50	23	29	M6×16	73	1,8	12	1,4
68	115	55	23	29	M6×16	90	2,44	12	1,4
68	115	60	23	29	M6×16	103	3,1	12	1,4
75	1 38	55	25	31	M8×25	97	2,7	29	1,7
75	1 38	60	25	31	M8×25	117	3,52	29	1,7
75	1 38	65	25	31	M8×25	133	4,3	29	1,7
80	145	60	25	31	M8×25	108	3,25	29	1,9
80	145	65	25	31	M8×25	121	3,97	29	1,9
80	145	70	25	31	M8×25	133	4,7	29	1,9
90 (85,90)	155	65	30	38	M8×25	145	4,7	29	3,3
	155	70	30	38	M8×25	170	5,98	29	3,3
	155	75	30	38	M8×25	190	7,2	29	3,3
100 (95.100)	170	70	34	43	M8×25	170	5,91	29	4,7
	170	75	34	43	M8×25	200	7,42	29	4,7
	170	80	34	43	M8×25	220	8,9	29	4,7
110 (105.110)	185	80	39	40	M10×30	226	9,05	58	5,9
	185	85	39	40	M10×30	255	10,38	58	5,9
	185	90	39	40	M10×30	280	12,6	58	5,9
125 (120.125.130)	215	90	42	53	M10×30	280	12,85	58	8,3
	215	95	42	53	M10×30	315	14,98	58	8,3
	215	100	42	53	M10×30	340	17	58	8,3
140 (135.140)	230	100	46	58	M12×35	370	18,5	100	10
	230	105	46	58	M12×35	400	21,1	100	10
	230	110	46	58	M12×35	431	23,7	100	10
155 (55.160)	263	110	50	62	M12×35	440	24	100	15
	263	115	50	62	M12×35	473	27	100	15
	263	120	50	62	M12×35	508	30,2	100	15
165 (165.170)	290	120	56	68	M16×40	525	34,5	240	22
	290	125	56	68	M16×40	620	38,6	240	22
	290	130	56	68	M16×40	660	42,8	240	22
175 (175.180)	300	130	56	68	M16×40	650	42	240	22
	300	135	56	68	M16×40	680	46,2	240	22
	300	140	56	68	M16×40	720	50,6	240	22
