Dettagli del prodotto
Luogo di origine: Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z12A
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Assemblea di chiusura di Z12A |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.42-144KG |
Diametro esterno: |
55-695mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
20-600mm |
Coppia di torsione (kNm: |
7.5-1240 |
Numero di modello: |
Assemblea di chiusura di Z12A |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.42-144KG |
Diametro esterno: |
55-695mm |
Spessore (millimetri): |
60-155 |
Dimensione di foro: |
20-600mm |
Coppia di torsione (kNm: |
7.5-1240 |

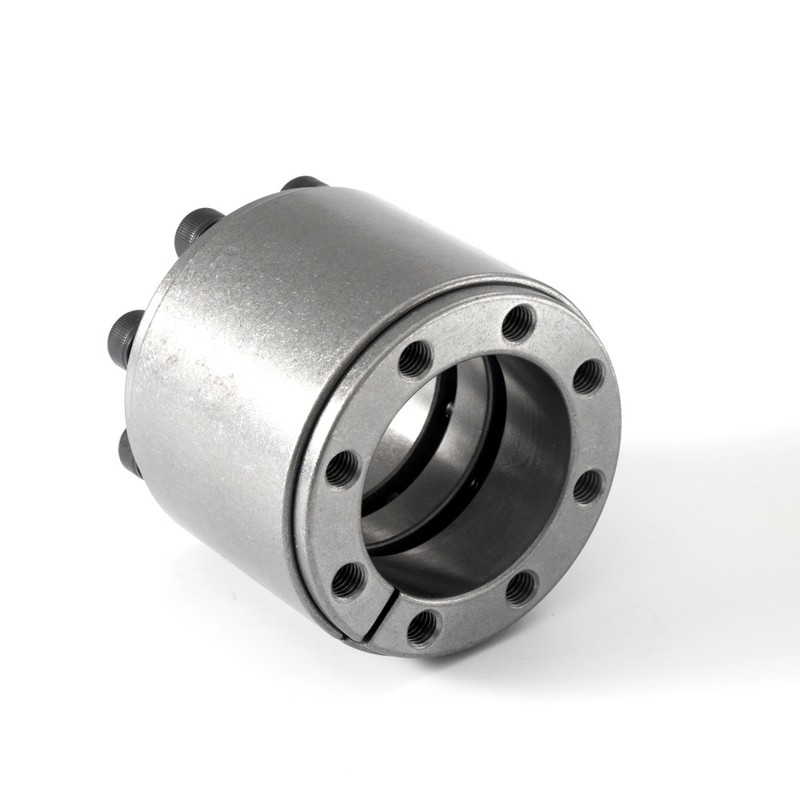

Cono dell'Assemblea di chiusura del dispositivo di bloccaggio Z12-340*425 che preme gli elementi per la macchina
Descrizione del dispositivo di bloccaggio Z12
Lo scopo principale della manica di espansione è di sostituire la funzione delle scanalature e di singole chiavi, in modo da realizzare il collegamento fra le parti (quali gli ingranaggi, i volani, le pulegge, ecc.) e l'asse per trasmettere il carico.
Quando è usato, con l'azione dei bulloni ad alta resistenza, una forza di tenuta enorme è generato fra l'anello interno e l'asse e fra l'anello esterno ed il hub. Quando nell'ambito del carico, la coppia di torsione, la forza assiale, o il carico combinato dei due è trasmessa dalla pressione combinata della manica di espansione e le parti e la forza frizionale accompagnante.
Parametri dei prodotti
|
基 本 尺 寸 dimensioni fondamentali |
l'esagono interno del 内六角螺钉 ha diretto il bullone |
额 定 负 荷 Carico nominale |
PF (N/mm2) |
MA
(N·m) |
G
(chilogrammo) |
||||||
| d | D | Io | L | L1 |
规 格 dimensioni |
数 量 Qty |
Ft (kN) | Mt (kN·m) | |||
| millimetro | |||||||||||
| 25 | 0,84 | 297 | 0,42 | ||||||||
| 28 | 55 | 32 | 40 | 46 | M6 | 6 | 67 | 0,94 | 265 | 17 | 0,44 |
| 30 | 1,00 | 248 | 0,47 | ||||||||
| 35 | 60 | 60 | M6 | 74 | 1,30 | 165 | 17 | 1,0 | |||
| 40 | 75 | 44 | 54 | 62 | M8 | 7 | 145 | 2,90 | 282 | 41 | 1,0 |
| 45 | 75 | 62 | M8 | 145 | 3,26 | 251 | 41 | 1,2 | |||
| 50 | 80 | 8 | 165 | 4,15 | 200 | 1,4 | |||||
|
55 60 |
85 90 |
56 | 64 | 72 | M8 |
9 10 |
186 207 |
5,15 6,20 |
205 202 |
41 |
1,6 1,7 |
| 65 | 95 | 10 | 207 | 6,75 | 187 | 1,9 | |||||
| 70 | 110 | 10 | 329 | 11,5 | 223 | 3,1 | |||||
| 80 | 120 | 70 | 78 | 88 | M10 | 11 | 362 | 14,5 | 215 | 83 | 3,5 |
| 90 | 130 | 12 | 390 | 17,8 | 208 | 3,8 | |||||
| 100 | 145 | 14 | 527 | 26,3 | 200 | 6,1 | |||||
| 110 | 155 | 90 | 100 | 112 | M12 | 17 | 575 | 31,8 | 198 | 145 | 6,2 |
| 120 | 165 | 18 | 670 | 40,4 | 212 | 7,2 | |||||
| 130 | 180 | 16 | 759,0 | 49 | 180 | 11,1 | |||||
|
140 150 |
190 200 |
104 | 116 | 130 | M14 |
18 19 |
842,8 896,8 |
59 67 |
186 185 |
230 |
11,8 12,6 |
| 160 | 210 | 20 | 950,0 | 76 | 183 | 13,4 | |||||
| 170 | 225 | 19 | 1223,5 | 104 | 172 | 19,6 | |||||
| 180 | 235 | 20 | 1288,8 | 116 | 172 | 20,6 | |||||
| 190 | 250 | 21 | 1363,0 | 129 | 172 | 23,8 | |||||
| 200 | 260 | 134 | 146 | 162 | M16 | 22 | 1427,5 | 143 | 172 | 355 | 24,9 |
| 220 | 285 | 24 | 1581,8 | 174 | 172 | 29,6 | |||||
| 240 | 305 | 26 | 1725,0 | 207 | 172 | 31,9 | |||||
| 260 | 325 | 28 | 1846,0 | 240 | 170 | 34,3 | |||||
| 280 | 355 | 24 | 2428 | 340 | 161 | 52 | |||||
|
300 320 |
375 405 |
165 | 177 | 197 | M20 |
25 28 |
2540 2881 |
381 461 |
168 175 |
690 |
55,3 67,3 |
| 340 | 425 | 29 | 2994 | 509 | 171 | 71 | |||||
| 360 | 455 | 28 | 3588 | 646 | 169 | 96,5 | |||||
| 380 | 475 | 30 | 3821 | 726 | 170 | 101,2 | |||||
| 400 | 495 | 31 | 3960 | 792 | 168 | 106 | |||||
| 420 | 515 | 32 | 4100 | 861 | 165 | 110,7 | |||||
| 440 | 535 | 24 | 4260 | 937 | 165 | 110 | |||||
| 460 | 555 | 24 | 4300 | 980 | 158 | 113 | |||||
| 480 | 575 | 190 | 202 | 224 | M22 | 28 | 5000 | 1200 | 176 | 930 | 118 |
| 500 | 595 | 28 | 5100 | 1240 | 169 | 122 | |||||
| 520 | 615 | 30 | 5330 | 1390 | 174 | 126 | |||||
| 540 | 635 | 30 | 5400 | 1440 | 168 | 131 | |||||
| 560 | 655 | 32 | 5680 | 1590 | 172 | 135 | |||||
| 580 | 675 | 33 | 5800 | 1705 | 172 | 140 | |||||
| 600 | 695 | 33 | 5860 | 1760 | 166 | 144 |
