Dettagli del prodotto
Luogo di origine: Cina
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Z8
Termini di trasporto & di pagamento
Quantità di ordine minimo: 2
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: giorni 5-7working
Termini di pagamento: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacità di alimentazione: 1000 al mese
Numero di modello: |
Sistema di bloccaggio Z8 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.25-61KG |
Diametro esterno: |
47-495mm |
Spessore (millimetri): |
37-77 |
Dimensione di foro: |
20-400mm |
Coppia di torsione (kNm: |
162-45000 |
Numero di modello: |
Sistema di bloccaggio Z8 |
Materiale: |
GCr15 che sopporta acciaio |
Peso: |
0.25-61KG |
Diametro esterno: |
47-495mm |
Spessore (millimetri): |
37-77 |
Dimensione di foro: |
20-400mm |
Coppia di torsione (kNm: |
162-45000 |

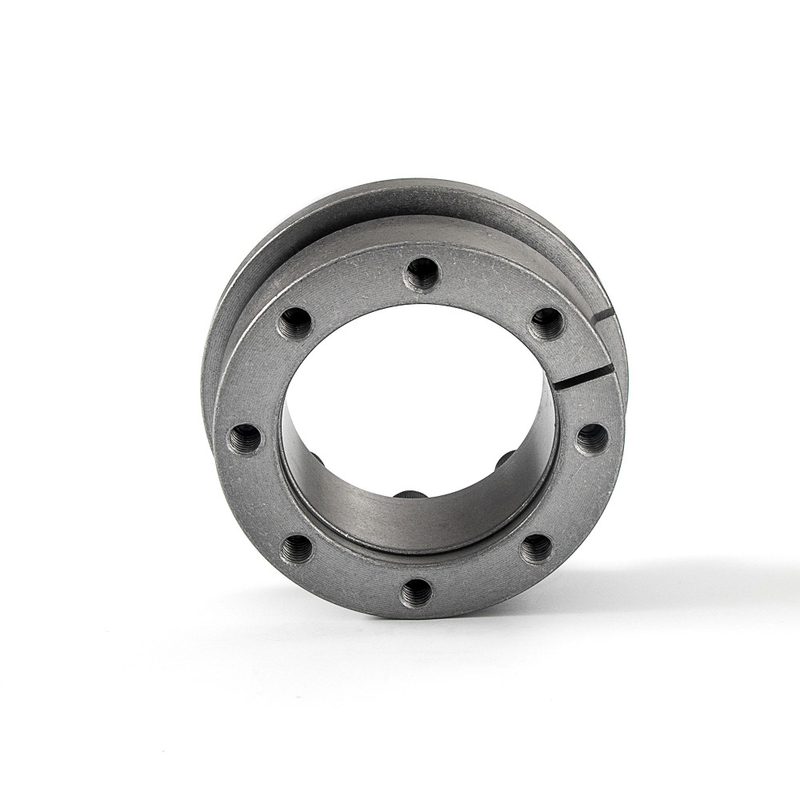

Assemblaggio di bloccaggio della serie Z8-50*80
Caratteristiche dei prodotti
Sistema di bloccaggio Z8
È applicabile quando l'asse non si muove in modo assiale
La posizione esatta può essere determinata
La nostra azienda Tianniu ha iniziato nel 1987 la ricerca e lo sviluppo completi di varie maniche di espansione di questa norma.Abbiamo completato lo sviluppo di tutti i tipi di maniche di espansione in questo standardE promosso al tessile, all'imballaggio, all'alimentazione, all'industria leggera, alla metallurgia, alla fabbricazione della carta, alla stampa, alle macchine utensili, ai centri di lavorazione, alle macchine utensili da forgia,macchine e macchine per la metallurgia e macchine generali e altre macchine, ha ottenuto una buona reputazione, e ha promosso il miglioramento delle capacità dei prodotti dell'industria dei macchinari. e può sviluppare l'assemblaggio di bloccaggio non standard secondo le esigenze speciali dell'utente.
L'assemblaggio di chiusura è ampiamente utilizzato in:
Macchine per l'industria mineraria, macchine metallurgiche, macchine per l'imballaggio, macchine per il tabacco, macchine tessili, macchine per la stampa, macchine per la forgiatura, macchine per l'ingegneriamacchine utensili e macchine intercambiabiliPer esempio: puleggia a cinghia, ruota dentata, ingranaggio, elica, ventola grande e piccola, soffiatore o collegamento diretto con l'albero e il mozzo e altri collegamenti di trasmissione
Parametri dei prodotti
|
dimensioni fondamentali |
per la fabbricazione di apparecchiature per la trasmissione di dati |
Carico nominale |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
dimensioni |
Quota |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 20 |
47 |
17 |
22 |
28 |
34 |
M6×20 |
5 |
30 |
0.29 | 220 |
17 |
0.25 |
| 22 | 0.32 | 200 | 0.26 | |||||||||
| 24 |
50 |
0.37 | 200 | 0.27 | ||||||||
| 25 |
6 |
36 |
0.45 | 215 | 0.28 | |||||||
| 28 |
55 |
0.5 | 200 | 0.32 | ||||||||
| 30 | 0.54 | 219 | 0.34 | |||||||||
| 32 |
60 |
8 |
48 |
0.77 | 215 | 0.35 | ||||||
| 35 | 0.84 | 190 | 0.37 | |||||||||
| 38 |
65 |
0.91 | 195 | 0.38 | ||||||||
| 40 | 0.96 | 190 | 0.40 | |||||||||
| 45 | 75 |
20 |
25 |
33 |
41 |
M8×25 |
7 |
77 |
1.75 | 230 |
41 |
0.63 |
| 50 | 80 | 1.93 | 210 | 0.68 | ||||||||
| 55 | 85 |
8 |
88 |
2.45 | 215 | 0.73 | ||||||
| 60 | 90 | 2.7 | 190 | 0.78 | ||||||||
| 63 |
95 |
9 |
100 |
3.18 | 205 | 0.83 | ||||||
| 65 | 3.25 | 200 | 0.89 | |||||||||
|
基 本 尺 寸 dimensioni fondamentali |
per il sistema di controllo delle emissioni |
额定负荷 Carico nominale |
Pf (N/mm2) |
MA
(N·m) |
G
(kg) |
|||||||
| d | D | L | L0 | L1 | L2 |
规 格 dimensioni |
Numero Quota |
F1(kN) | Mt(kN·m) | |||
| mm | ||||||||||||
| 70 | 110 |
24 |
30 |
40 |
50 |
M10×30 |
8 | 141 | 5 | 220 |
83 |
1.33 |
| 75 | 115 | 8 | 141 | 5.25 | 200 | 1.4 | ||||||
| 80 | 120 | 8 | 141 | 5.6 | 190 | 1.48 | ||||||
| 85 | 125 | 9 | 159 | 6.75 | 190 | 1.55 | ||||||
| 90 | 130 | 9 | 159 | 7.1 | 200 | 1.63 | ||||||
| 95 | 135 | 10 | 176 | 8.35 | 190 | 1.7 | ||||||
| 100 | 145 |
26 |
32 |
44 |
56 |
M12×30 |
8 | 205 | 10.3 | 210 |
145 |
2.6 |
| 110 | 155 | 8 | 205 | 11.25 | 190 | 2.8 | ||||||
| 120 | 165 | 9 | 231 | 13.9 | 210 | 3 | ||||||
| 130 | 180 |
34 |
40 |
52 | 64 | 12 | 308 | 20.0 | 190 | 4.6 | ||
| 140 | 190 |
54 |
68 |
M14×40 |
9 | 317 | 22.25 | 180 |
230 |
4.9 | ||
| 150 | 200 | 10 | 352 | 26.3 | 190 | 5.2 | ||||||
| 160 | 210 | 11 | 387 | 31 | 190 | 5.5 | ||||||
| 170 | 225 |
44 |
50 |
64 |
78 |
12 | 422 | 35.9 | 150 | 7.75 | ||
| 180 | 235 | 12 | 422 | 38 | 145 | 8.15 | ||||||
| 190 | 250 | 15 | 528 | 50.1 | 170 | 9.5 | ||||||
| 200 | 260 | 15 | 528 | 52.8 | 160 | 9.9 | ||||||
| 220 | 285 |
50 |
56 |
72 |
88 |
M16×40 |
12 | 587 | 64.5 | 145 |
355 |
13.4 |
| 240 | 305 | 15 | 734 | 88 | 165 | 14.3 | ||||||
| 260 | 325 | 18 | 880 | 114 | 180 | 15.5 | ||||||
| 280 | 355 |
60 |
66 |
84 |
102 |
M18×50 |
16 | 948 | 132 | 150 |
485 |
22.9 |
| 300 | 375 | 18 | 1059 | 159 | 160 | 24.4 | ||||||
| 320 | 405 |
74 |
81 |
101 |
121 |
M20×50 |
18 | 1374 | 220 | 150 |
690 |
36.1 |
| 340 | 425 | 21 | 1603 | 272.5 | 175 | 38.4 | ||||||
| 360 | 455 |
86 |
94 |
116 |
138 |
M22×60 |
18 | 1710 | 308 | 140 |
930 |
46.2 |
| 380 | 475 | 21 | 1995 | 379 | 155 | 55 | ||||||
| 400 | 495 | 21 | 1995 | 399 | 150 | 61 | ||||||
