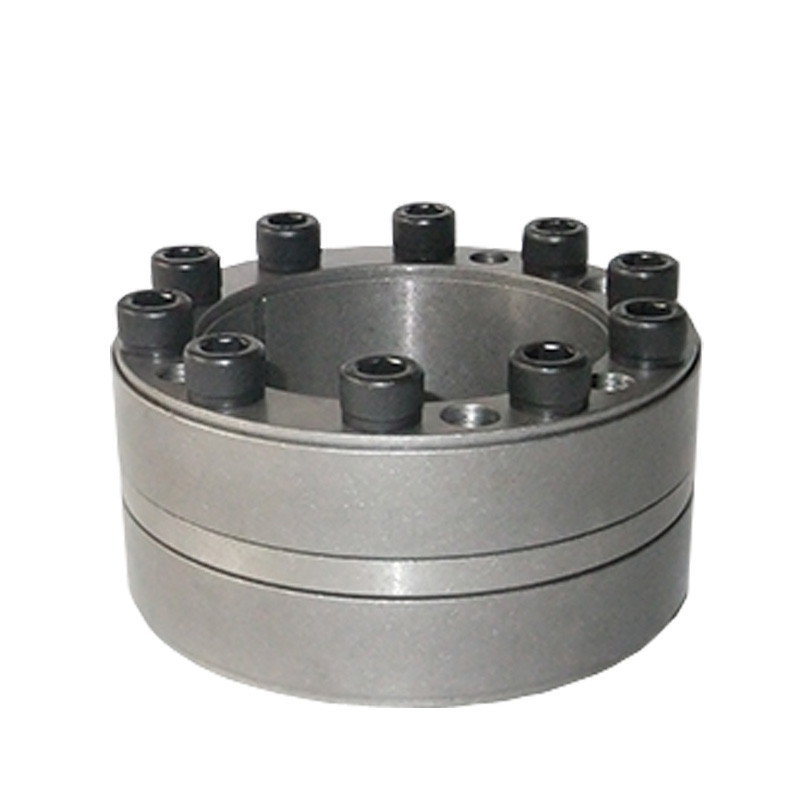

Z5-100*145 Assemblaggio di bloccaggio Dispositivo senza chiave Assemblaggi di bloccaggio di alimentazione

Dispositivo senza chiave Z5-180*235 Dispositivo di bloccaggio Potenza

Istruzioni di protezione

1. dopo l'installazione, rivestire la parte esterna esposta dell'assemblaggio di blocco e della testa del bullone con una macchia di olio antirrugine.la parte esterna esposta della manica di connessione di espansione deve essere regolarmente rivestita di olio antirrugine.

2Per l'insieme di bloccaggio che deve funzionare in ambiente corrosivo, deve essere adottata una protezione speciale (come l'aggiunta di una piastra di copertura) per evitare che l'insieme di bloccaggio si arrugginisca.

Precauzioni di sicurezza e riutilizzo

1Se questo prodotto viene utilizzato su macchine da sollevamento o caricato su macchine, i dispositivi di sicurezza devono essere installati per garantire la sicurezza.

2E' assolutamente proibito allentare i bulloni sotto carico.

Durante il riutilizzo, l'insieme di bloccaggio può essere utilizzato solo dopo aver confermato che non vi sono sporcizia, corrosione e danni.9

Parametri dei prodotti

La selezione dell'insieme di bloccaggio deve soddisfare i seguenti requisiti:

A. coppia di trasmissione: MT ≥ M

B. Forza assiale del cuscinetto: ft ≥ FX

C. Forza di trasmissione: ft ≥ f2x + (MD / 2x10-3) 2

D. Forza radiale del cuscinetto: Pt ≥ FR / d1x103, dove:

M ̄ coppia da trasmettere, kn · m;

FX ̄ forza assiale da sopportare, kn;

FT ̄ forza radiale da sopportare, kn;

coppia nominale dell'insieme di bloccaggio MT ̄, kn · m;

Forza assiale nominale del gruppo di bloccaggio FT ̄; KN;

d. diametro interno e larghezza dell'anello interno dell'assemblaggio di chiusura, mm;

Pressione sulla superficie di giunzione tra il dispositivo di blocco Pt ̄ e l'albero, N/mm2
