Dettagli del prodotto
Luogo di origine: Cina
Marca: Tianniu
Certificazione: ISO9001
Numero di modello: Serie GV
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 10-15 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
OEM/ODM: |
Disponibile |
Materiale: |
Acciaio |
Tipo di prodotto: |
invadere frizione |
Trattamento superficiale: |
Polizione |
Applicazione: |
Autoveicoli |
Imballaggio: |
Cartone |
MOQ: |
1 pezzo |
Garanzia: |
1 anno |
OEM/ODM: |
Disponibile |
Materiale: |
Acciaio |
Tipo di prodotto: |
invadere frizione |
Trattamento superficiale: |
Polizione |
Applicazione: |
Autoveicoli |
Imballaggio: |
Cartone |
MOQ: |
1 pezzo |
Garanzia: |
1 anno |
Caratteristiche

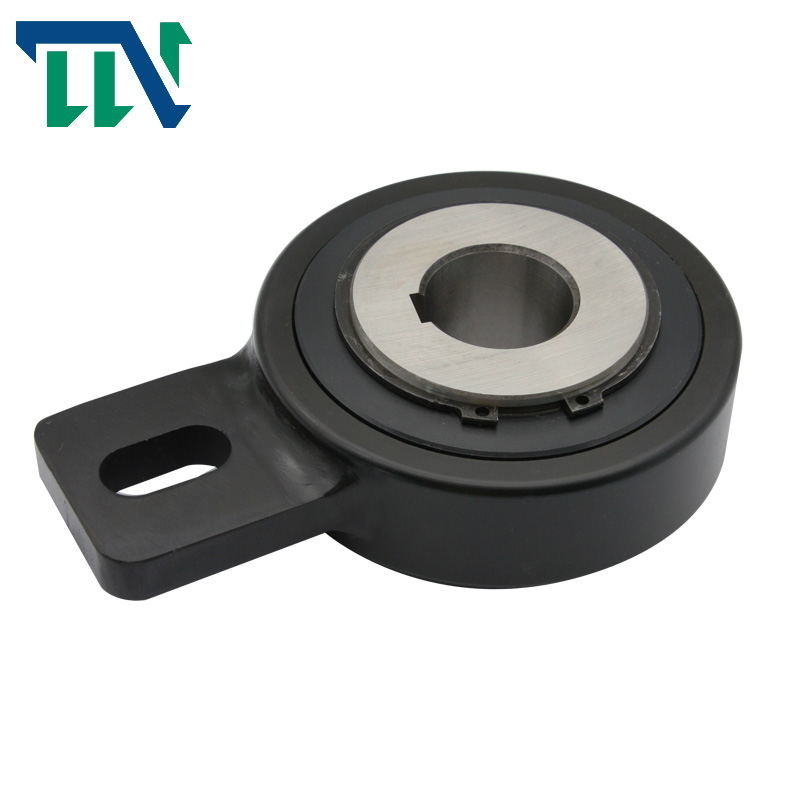

Il tipo GV è una ruota libera di tipo rulliere. è autonomo, centrato da cuscinetti semplici per basse velocità di rotazione, e sigillato utilizzando sigilli labirintici metallici protetti da scudo.L'unità viene consegnata lubrificata con grasso, disponibile per l'installazione in posizione orizzontale o verticale.
Questo progetto è adatto per l'uso in ambienti difficili. Un bullone, fissato a una parte fissa della macchina e che passa attraverso lo slot nel braccio della coppia, fornisce l'arresto di rotazione.Il libero radiale su questo bullone deve essere uguale a 1 ¢ 3% della larghezza dello slotIl braccio di coppia e i cuscinetti non devono essere pre-stressati.
Tipo GV ideale per applicazioni di indicizzazione della luce.
Dimensione e capacità
| Modello |
dH7 mm |
D mm |
L mm |
B1 mm |
L1 mm |
b2 mm |
I2 mm |
I3 mm |
I4 mm |
Peso Kg |
Velocità massima |
Torsione Nm |
Torsione di trascinamento Nm |
| GV20 | 20 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV25 | 25 | 83 | 35 | 40 | 12 | 15 | 35 | 5 | 90 | 1.3 | 450 | 275 | 0.2 |
| GV30 | 30 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.5 | 320 | 1250 | 1.2 |
| GV35 | 35 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.4 | 320 | 1250 | 1.2 |
| GV40 | 40 | 118 | 54 | 40 | 15 | 15 | 35 | 8 | 110 | 3.3 | 320 | 2180 | 1.2 |
| GV45 | 45 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.8 | 300 | 2180 | 2.2 |
| GV50 | 50 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.7 | 300 | 2180 | 2.2 |
| GV55 | 55 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.6 | 300 | 2180 | 2.2 |
| GV60 | 60 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.5 | 300 | 2180 | 2.2 |
| GV70 | 70 | 155 | 54 | 80 | 15 | 18 | 35 | 10 | 140 | 5.3 | 300 | 2180 | 2.2 |
| GV80 | 80 | 190 | 64 | 80 | 20 | 20 | 40 | 10 | 155 | 8.7 | 200 | 2930 | 3.5 |
| GV90* | 90 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 24.5 | 150 | 7250 | 3.5 |
| GV100* | 100 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 23.5 | 150 | 7250 | 3.5 |
| GV110* | 110 | 260 | 90 | 120 | 25 | 30 | 50 | 20 | 220 | 22.5 | 150 | 7250 | 3.5 |
| GV120* | 120 | 300 | 110 | 120 | 30 | 30 | 50 | 20 | 240 | 42 | 130 | 11100 | 6.0 |
