Dettagli del prodotto
Luogo di origine: La CINA
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: GFC 30*35
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 15-20 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |
Di dispositivo di accoppiamento di GFC |
Garanzia: |
12 mesi |
Dimensione di foro: |
5-16mm |
Lunghezza: |
35mm |
Peso: |
0.05kg |
Touque: |
12,5 |
Modello: |
Di dispositivo di accoppiamento di GFC |
Garanzia: |
12 mesi |
Dimensione di foro: |
5-16mm |
Lunghezza: |
35mm |
Peso: |
0.05kg |
Touque: |
12,5 |
I prodotti caratterizza
Caratteristiche principali
1. Può assorbire la vibrazione e compensare la deviazione radiale, angolare ed assiale
2. Collegamento intermedio dell'elastomero
3. Resistenza di olio ed isolamento elettrico
4. Fissi con le viti di fissaggio
5. Le caratteristiche di rotazione in senso orario ed in senso antiorario sono esattamente le stesse

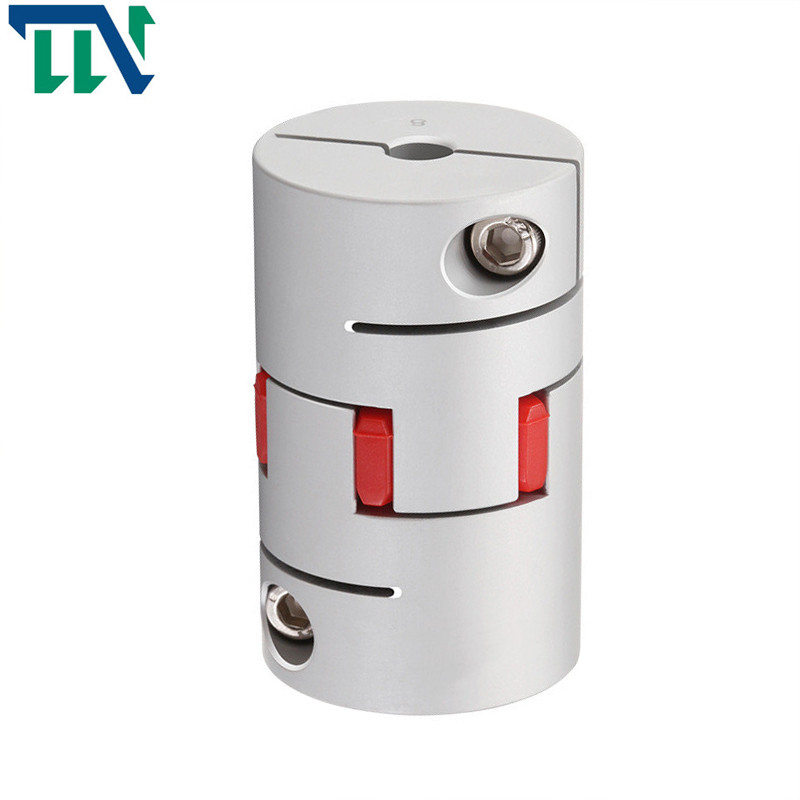

L'accoppiamento del fiore della prugna è un accoppiamento ampiamente usato, che consiste di due dischi dell'artiglio del metallo e di un corpo elastico. I due dischi dell'artiglio del metallo sono solitamente calibro 45 d'acciaio, ma le leghe di alluminio sono inoltre utili quando i carichi sensibili sono richiesti. L'accoppiamento del prugna-fiore ha una struttura semplice, la manutenzione facile, nessun'esigenza di lubrificazione, ispezione, senza manutenzione convenienti e può funzionare continuamente a lungo. Ha la buona attenuazione di vibrazione, attenuare e le proprietà elettriche dell'isolamento ed impianti stabile ed attendibilmente. Ha grandi capacità assiali, radiali ed angolari della compensazione. Piccolo momento di inerzia radiale di dimensione, adatti leggeri e piccoli ad occasioni medie ed ad alta velocità. Gli elementi elastici del poliuretano ad alta resistenza sono resistenti all'uso e petrolio-resistenti, hanno grande portata, tempo di impiego lungo e sono sicuri ed affidabili.
Campo di applicazione
Gli accoppiamenti della prugna sono ampiamente usati nelle macchine utensili di CNC, nei torni di CNC, nei centri di lavorazione, nelle macchine per incidere, fresatrici di CNC, gong del computer, macchinario metallurgico, macchinario minerario, macchinario del petrolio, macchinario chimico, macchina di sollevamento, macchinario del trasporto, macchinario dell'industria leggera, macchinario del tessuto, pompe, fan, ecc.
La fabbrica di Changzhou Tianniu è un produttore professionista dell'accoppiamento della prugna, l'accoppiamento rigido, l'accoppiamento universale, l'accoppiamento scorrevole trasversale, accoppiamento di bobina, muggisce la coppia, il doppio accoppiamento della membrana ed altri prodotti. La società di elaborazione ha un sistema di gestione della qualità completo e scientifico.
Può produrre dozzine di varietà di accoppiamenti della stella di vari stili. La società intraprende la progettazione e la fabbricazione di vari accoppiamenti non standard. Breve periodo di costruzione (ciclo di produzione 4-7 giorni), qualità affidabile, prezzo ragionevole, completamente sostituire le importazioni, inventario sufficiente ed il rifornimento di prodotto sufficiente.
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GFC-14X22 | 3,4,5,6,6.35 | 14 | 22 | 14,3 | 6,6 | 5,0 | M2.5 | 1,0 |
| GFC-20x25 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 25 | 16,7 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-20X30 | 3,4,5,6,6.35, 7,8,9,9.525, 10 | 20 | 30 | 19,25 | 8,6 | 5,9 | M3 | 1,5 |
| GFC-25X30 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 30 | 20,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-25X34 | 4,5,6,6.35, 7,8,9,9.525, 10,11,12 | 25 | 34 | 22,82 | 11,6 | 8,5 | M4 | 2,5 |
| GFC-30x35 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 35 | 23 | 11,5 | 10 | M4 | 2,5 |
| GFC-30X40 | 5,6,6.35, 7,8,9,10,11,12,12.7, 14,15,16 | 30 | 40 | 25 | 11,5 | 10 | M4 | 2,5 |
| GFC-40X50 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 50 | 32,1 | 14,5 | 14 | M5 | 7 |
| GFC-40X55 | 6,8,9,10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 55 | 34,5 | 14,5 | 14 | M5 | 7 |
| GFC-40X66 | 6,8,910,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 40 | 66 | 40 | 14,5 | 14 | M5 | 7 |
| GFC-55X49 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 49 | 32 | 16,1 | 13,5 | M6 | 12 |
| GFC-55X78 | 8,10,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32 | 55 | 78 | 46,4 | 16,1 | 19 | M6 | 12 |
| GFC-65X80 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 80 | 48,5 | 17,3 | 14 | M8 | 20 |
| GFC-65X90 | 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38,40 | 65 | 90 | 53,5 | 17,3 | 22,5 | M8 | 20 |
| GFC-80X114 | 19,20,22,24,25,28,30,32,35,38,40,42,45 | 80 | 114 | 68 | 22,5 | 16 | M8 | 20 |
| GFC-95X126 | 19,20,22,24,25,28,30,32,35,38,40,42,45,50,55 | 95 | 126 | 74,5 | 24 | 18 | M10 | 30 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso (g) |
| GFC-14X22 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | Lega di alluminio ad alta resistenza | Poliuretano importato dalla Germania | Trattamento d'anodizzazione | 10 |
| GFC-20X25 | 5,0 | 0,1 | 1 | ±02 | 10000 | 50 | 1.0x10-6 | 15 | |||
| GFC-20X30 | 5,0 | 0,1 | 1 | ^02 | 10000 | 53 | 1.1x10-6 | 19 | |||
| GFC-25X30 | 10 | 0,1 | 1 | 10000 | 90 | 5.2X10-6 | 33 | ||||
| GFC-25X34 | 10 | 0,1 | 1 | £) 2 | 10000 | 90 | 5.2x10-6 | 42 | |||
| GFC-30X35 | 12,5 | 0,1 | 1 | ±02 | 10000 | 123 | 6.2x10-6 | 50 | |||
| GFC-30x40 | 12,5 | 0,1 | 1 | 102 | 10000 | 123 | 6.2x10-6 | 60 | |||
| GFC-40X50 | 17 | 0,1 | 1 | 8000 | 1100 | 3.8x10-5 | 115 | ||||
| GFC-40X55 | 17 | 0,1 | 1 | ±02 | 8000 | 1100 | 3.8x10-5 | 127 | |||
| GFC-40X66 | 17 | 0,1 | 1 | 7000 | 1140 | 3.9x10-5 | 154 | ||||
| GFC-55X49 | 45 | 0,1 | 1 | ±02 | 6500 | 2350 | 1.6x10-3 | 241 | |||
| GFC-55X78 | 45 | 0,1 | 1 | 102 | 6000 | 2500 | 1.6x10-3 | 341 | |||
| GFC-65X80 | 108 | 0,1 | 1 | ±02 | 5500 | 4500 | 3.8x10-3 | 433 | |||
| GFC-65X90 | 108 | 0,1 | 1 | ±02 | 5500 | 4800 | 3.8x10-3 | 583 | |||
| GFC-80X114 | 145 | 0,1 | 1 | £) 2 | 4500 | 5000 | 1.8x10-3 | 1650 | |||
| GFC-95X126 | 250 | 0,1 | 1 | ±02 | 4000 | 5000 | 2.0x10-3 | 1000 |
