Dettagli del prodotto
Luogo di origine: La CINA
Marca: Tianniu
Certificazione: ISO-9001
Numero di modello: Serie di GW
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare in aeroplano
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Modello: |

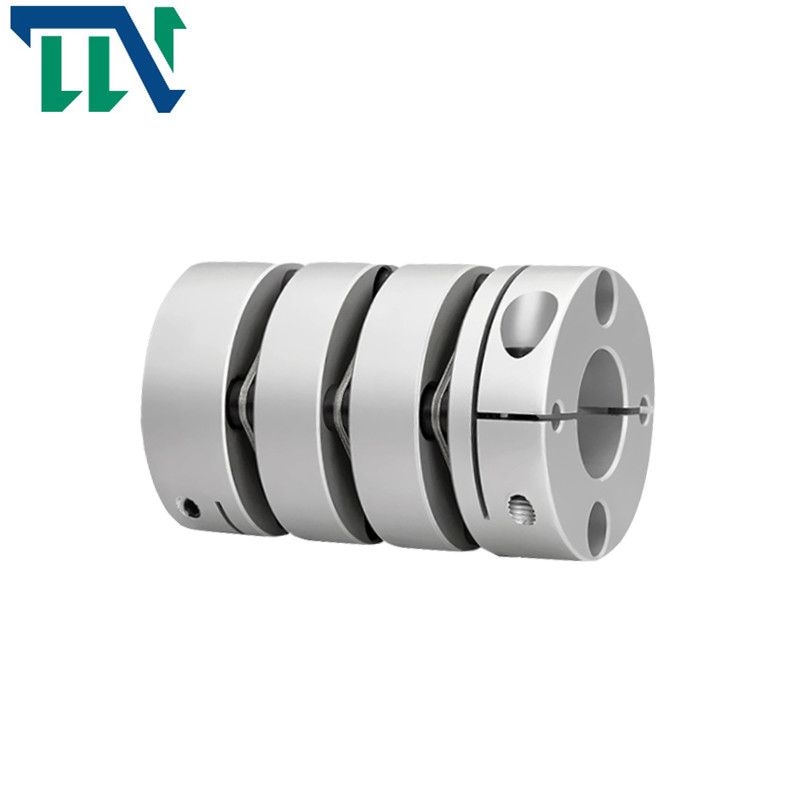

Singolo accoppiamento della vite di fissaggio del diaframma di GW |
Materiale: |
Lega di alluminio |
Struttura: |
Attacco a vite del diaframma |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Modello: |
Singolo accoppiamento della vite di fissaggio del diaframma di GW |
Materiale: |
Lega di alluminio |
Struttura: |
Attacco a vite del diaframma |
Dimensione di foro: |
4-38mm |
Garanzia: |
12 mesi |
Diamter esterno: |
16-65mm |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
I prodotti caratterizza
>L'alta rigidità di coppia di torsione, può controllare esattamente la rotazione dell'asse, può effettuare il controllo di alta precisione
la progettazione d'allungamento del >The può compensare la deviazione angolare ed assiale della parte radiale, più efficacemente
>Designed per il servo ed il motore facente un passo
lacuna di >No fra l'asse ed il collegamento della manica, generale per rotazione positiva e negativa
inerzia del >Low, adatta ad operazione ad alta velocità
il diaframma del >The è fatto di acciaio per molle con la resistenza eccellente di affaticamento
metodo >Fastening di vite di serraggio
Rispetto all'accoppiamento dell'ingranaggio, l'accoppiamento del diaframma non ha parente che fa scorrere, non ha bisogno della lubrificazione, il sigillamento, nessun rumore, basicamente non ha bisogno della manutenzione, è facile da fabbricare e può parzialmente sostituire l'accoppiamento dell'ingranaggio. Gli accoppiamenti del diaframma sono stati ampiamente usati in paesi industrializzati nel mondo. Nel mio paese, gli standard industriali del macchinario sono stati formulati e riveduto stati ai nuovi standard industriali: Relazione degli accoppiamenti di JB/T 9147-1999 (che sostituisce ZB/T J19022-90) fra le coppie di torsione.
L'accoppiamento del diaframma è adatto a trasmissione shafting nella temperatura elevata, alta velocità e le condizioni di lavoro medie corrosive, quali le pompe delle pompe idrauliche (particolarmente ad alta potenza, chimico), fan, compressori, macchina idraulica, macchinario del petrolio, macchina da stampa, macchinario del tessuto, macchinario chimico, macchinario minerario, macchinario metallurgico, aviazione (elicottero), sistema ad alta velocità navale del trasporto di energia, turbina a vapore, sistema di trasmissione di potere del pistone, veicoli del cingolo e meccanici gruppo il sistema di trasmissione meccanico ad alta velocità e ad alta potenza, attraverso equilibrio dinamico più successivamente applicato alla trasmissione ad alta velocità che shafting è diventato più comuni.
Parametri dei prodotti
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | SE | LP | d3 | S | F | M. | coppia di torsione della vite di chiusura |
| (N.M) | ||||||||||
| GW-19X34 | 3,4,5,6,6.35, 7,8 | 19 | 34 | 9,1 | 5,2 | Φ9 | 1,8 | 3,3 | M2.5 | 1 |
| GW-26X44.5 | 5,6,6.35, 7,8,9,9.525, 10,11,12,14 | 26 | 44,5 | 11,65 | 6,5 | Φ12.5 | 2,6 | 3,9 | M3 | 1,5 |
| GW-32X54 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15, | 32 | 54 | 12,25 | 9,5 | Φ15 | 3,5 | 3,85 | M3 | 1,5 |
| GW-34X58 | 5,6,6.35, 7,8,9,9.525, 10,11,12,12.7, 14,15,16 | 34 | 58 | 14,25 | 9,5 | Φ16 | 3,5 | 4,85 | M4 | 2,5 |
| GW-39X65.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19 | 39 | 65,5 | 14,9 | 11,2 | Φ19.3 | 4,5 | 5 | M4 | 2,5 |
| GW-44X65.5 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24 | 44 | 65,5 | 14,9 | 11,2 | Φ22.5 | 4,5 | 5 | M4 | 2,5 |
| GW-50X80 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 50 | 80 | 20,6 | 12,2 | Φ23 | 4,8 | 6 | M5 | 7 |
| GW-56X83 | 10,12,14,15,16,17,18,19,20,22,24,25,28,30,32 | 56 | 83 | 19,75 | 13,5 | Φ32.5 | 5,5 | 6,4 | M5 | 7 |
| GW-68X97 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 97 | 23,35 | 15,7 | Φ38.3 | 6,3 | 7,7 | M6 | 12 |
| GW-82X128 | 17,18,19,20,22,24,25,28,30,32,35,38,40,42 | 82 | 128 | 30 | 22 | Φ45.5 | 8 | 9,7 | M8 | 20 |
| parametro di modello | Coppia di torsione stimata | eccentricità permissibile | angolo di deviazione permissibile | deviazione assiale permissibile | velocità massima | rigidezza di torsione statica | momento di inerzia | Materiale della manica dell'asse | Materiale di frammenti di proiettile | trattamento di superficie | peso |
| (N.M)* | (millimetro) * | (°) * | (millimetro) * | RPM | (N.M/rad) | (Kg.M2) | (g) | ||||
| GW-19X34 | 1 | 0,12 | 2 | ±0.2 | 10000 | 140 | 1.1x10-6 | Lega di alluminio ad alta resistenza | Acciaio di SUS304Spring | Trattamento d'anodizzazione | 18 |
| GW-26X44.5 | 1,5 | 0,15 | 2 | ±0.33 | 10000 | 680 | 3.6x10-6 | 45 | |||
| GW-32X54 | 2 | 0,17 | 2 | ±0.3 | 10000 | 1250 | 1.0x10-5 | 80 | |||
| GW-34X58 | 3 | 0,17 | 2 | ±0.4 | 10000 | 1550 | 1.3x10-5 | 97 | |||
| GW-39X65.5 | 6 | 0,22 | 2 | ±0.5 | 10000 | 2390 | 3.6x10-5 | 153 | |||
| GW-44X65.5 | 9 | 0,22 | 2 | ±0.6 | 10000 | 2700 | 4.5x10-5 | 189 | |||
| GW-50X80 | 18 | 0,1 | 2 | ±0.65 | 10000 | 4500 | 4.5x10-5 | 335 | |||
| GW-56X83 | 25 | 0,27 | 2 | ±0.8 | 10000 | 7900 | 1.9x10-4 | 413 | |||
| GW-68X97 | 60 | 0,31 | 2 | ±0.9 | 9000 | 15800 | 2.4x10-4 | 641 | |||
| GW-82X128 | 100 | 0,55 | 2 | ±0.9 | 8000 | 23700 | 3.0x10-4 | 1345 |
