Un buon prezzo. in linea

products details

Created with Pixso. Casa. Created with Pixso. prodotti Created with Pixso.
Di dispositivo di accoppiamento dei soffietti
Created with Pixso. L'alluminio muggisce la vite di arresto 16mm 19mm del dispositivo d'avviamento di motore di muggito di dispositivo di accoppiamento

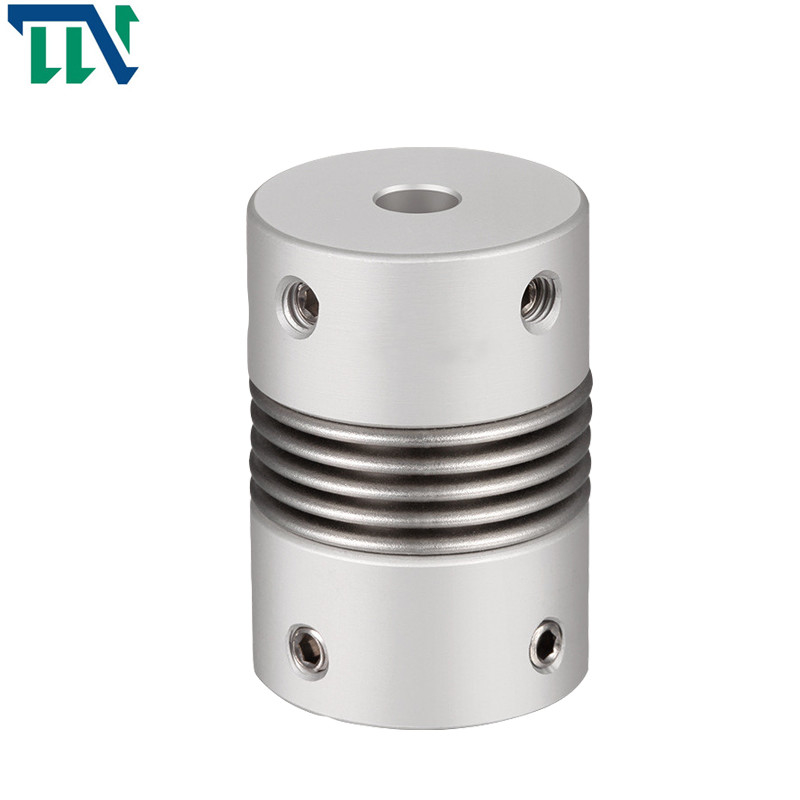

L'alluminio muggisce la vite di arresto 16mm 19mm del dispositivo d'avviamento di motore di muggito di dispositivo di accoppiamento
  • name
  • name
  • name
  • name

L'alluminio muggisce la vite di arresto 16mm 19mm del dispositivo d'avviamento di motore di muggito di dispositivo di accoppiamento

Brand Name: Tianniu
Model Number: Serie del GR
MOQ: 1 PCS
prezzo: negotiable
Delivery Time: 3-5 giorni lavorativi
Payment Terms: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Detail Information
Product Description
Detail Information
Luogo di origine:
La Cina
Certificazione:
ISO 9001
nome:
Di dispositivo di accoppiamento di muggito
Struttura:
Di dispositivo di accoppiamento di muggito
Materiale:
Acciaio di alluminio
Dimensione di foro:
16-55mm
Garanzia:
12 mesi
Materia dell'elastomero:
PA66
Trattamento di superficie:
Trattamento di ossidazione anodica
Imballaggi particolari:
Cartoni da trasporto del mare in aeroplano
Capacità di alimentazione:
10000 al mese
Evidenziare:

accoppiamenti di alluminio Tianniu di muggito

,

Di dispositivo di accoppiamento muggiscono il dispositivo d'avviamento di motore Tianniu

,

di dispositivo di accoppiamento 16mm Tianniu

Product Description

La lega di alluminio muggisce l'accoppiamento della vite di arresto per il dispositivo d'avviamento di motore



Introduzione di prodotto



Gli accoppiamenti dei soffietti sono usati dove la rotazione precisa, le alte velocità ed il moto dinamico devono essere trasmessi. Esibiscono il contraccolpo zero e un alto livello di rigidezza di torsione, offrente i vantaggi distinti della prestazione. Ma l'incollatura adeguata e trattare sono critici all'implementazione theirsuccessful.



I prodotti caratterizza





>Il materiale è lega di alluminio ed i soffietti medi è fatto di acciaio inossidabile con resistenza della corrosione eccellente
la saldatura del >Laser è usata fra i soffietti e la manica dell'asse, con spazio zero di rotazione, adatto per rotazione di andata ed inversa
la struttura dei >Bellows può efficacemente compensare la deviazione radiale, angolare ed assiale
>Designed per il motore passo a passo del servomotore
metodo >Fastening di vite di arresto





Parametri dei prodotti





Disegni del prodotto

L'alluminio muggisce la vite di arresto 16mm 19mm del dispositivo d'avviamento di motore di muggito di dispositivo di accoppiamento 0



Dimensioni del prodotto



parametro di modello diametro alesato comune d1, d2 ΦD L LI L2 L3 N F M. coppia di torsione della vite di chiusura
(N.M)
GR-16x27 4,5,6,6.35, 7,8 16 27 7,5 2 8 13,5 3 M3 0,7
GR-20x32 5,6,6.35, 7,8,9,9.525, 10,11,12 20 32 7,2 2,8 12 18 3,5 M3 0,7
GR-22.5x34 5,6,6.35, 7,8,9,9.525, 10,11,12 22,5 34 8,05 2,8 12,3 20,2 4,5 M4 1,7
GR-25x37 6,6.35, 7,8,9,9.525, 10,11,12 25 37 9,5 3 12 20,2 4,5 M4 1,7
GR-32x42 8,9,10,11,12,12.7, 14,15 32 42 8 4 18 27,2 5,5 M5 4
GR-40x51 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 40 51 9,5 6 20 34,5 5,5 M5 4
GR-55x57 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 55 57 9 6 27 51,9 6,25 M6 7
GR-65x81 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 65 81 19,5 7 28 60,5 8,9 M6 7





































parametro di modello Coppia di torsione stimata
(N.M)*		 eccentricità permissibile
(millimetro) *		 angolo di deviazione permissibile
(°) *		 deviazione assiale permissibile
(millimetro) *		 velocità massima
RPM		 rigidezza di torsione statica
(N.M/rad)		 momento di inerzia
(Kg.M2)		 Materiale della manica dell'asse trattamento di superficie peso
(g)
GR-16x27 0,8 0,1 2 + 0,4 -1,2 20000 150 7.9x10-7 Lega di alluminio ad alta resistenza Trattamento d'anodizzazione 8
GR-20x32 1,5 0,1 2 + 0,6 -1,8 18000 220 2.0x10-6 13
GR-22.5x34 1,8 0,15 2 + 0,6 -1,8 16000 300 6.2x10-6 22
GR-25x37 2,0 0,15 2 + 0,6 -1,8 15000 330 6.7x10-6 30
GR-32x42 2,5 0,2 2 + 0,8 -2,5 11000 490 2.0x10-5 53
GR-40x51 6,4 0,3 2 + 0,8 -2,5 10000 530 2.1x10-5 85
GR-55x57 12 0,3 2 + 0,8 -2,5 9000 860 2.8x10-5 170
GR-65x81 18 0,2 2 + 0,7 -2,5 4500 900 2.3x10-5 280
