Dettagli del prodotto
Luogo di origine: La Cina
Marca: Tianniu
Certificazione: ISO 9001
Numero di modello: GRC 55*72
Termini di trasporto & di pagamento
Quantità di ordine minimo: 1 PCS
Prezzo: negotiable
Imballaggi particolari: Cartoni da trasporto del mare o da aria
Tempi di consegna: 5-7 giorni lavorativi
Termini di pagamento: T/T, Western Union, MoneyGram, L/C, D/A, D/P
Capacità di alimentazione: 10000 al mese
Nome: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
0.38kg |
Nome: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
0.38kg |

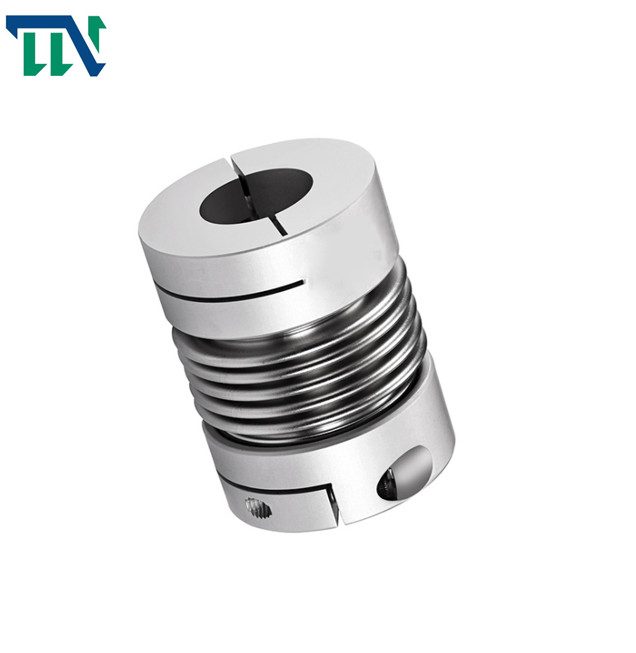

L'acciaio muggisce di dispositivo di accoppiamento di pressione ha fatto un passo per il codificatore
Parametri dei prodotti
Disegni del prodotto
Dimensioni del prodotto
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
Introduzione di prodotto
L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione. La parete sottile ed uniforme del tubo dell'accoppiamento dei soffietti lo fa produrre il carico sopportante molto basso, mantiene la quantità costante di ogni punto girante, a differenza di altri accoppiamenti che distruggono l'alto punto di carico ed il punto di carico basso del ciclo e mantiene la rigidità quando sopporta il carico di coppia di torsione. Per le occasioni corrosive, Wansheng che coppia il Co., srl può fornire agli accoppiamenti dei soffietti le maniche dell'asse di acciaio inossidabile, ma questo aumenti il peso e riduce i vantaggi della prestazione di questo genere di accoppiamento
L'elemento elastico dell'accoppiamento dei soffietti è soffietti del metallo di precisione, che è diviso nella serie flessibile e nella serie rigida. La serie flessibile ha grande elasticità ed è usata spesso nelle micro occasioni quali i codificatori ed i sensori. La serie rigida pricipalmente è utilizzata in servomotori, nelle macchine utensili di CNC (centri di lavorazione) ed in altre occasioni
