nome: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
0.013KG |
nome: |
Di dispositivo di accoppiamento di muggito |
Materiale: |
Acciaio di alluminio |
Dimensione di foro: |
16-55mm |
Garanzia: |
12 mesi |
Materia dell'elastomero: |
PA66 |
Trattamento di superficie: |
Trattamento di ossidazione anodica |
Peso: |
0.013KG |

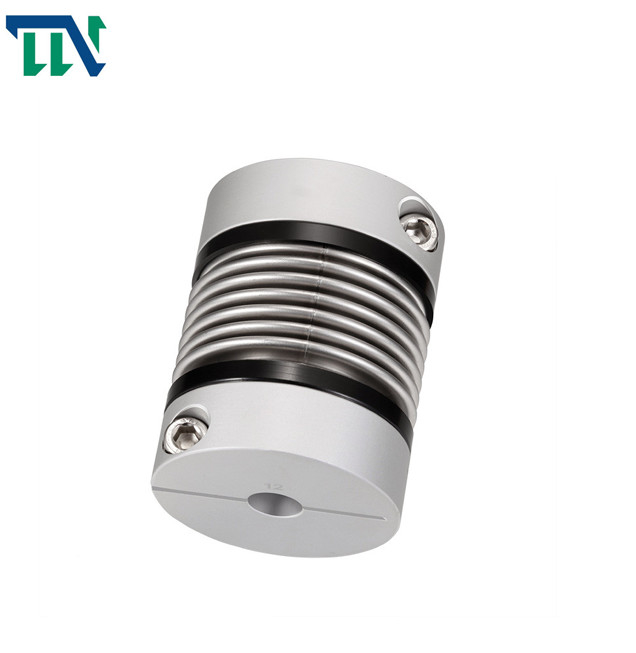

L'acciaio muggisce di dispositivo di accoppiamento di pressione ha fatto un passo per il codificatore
Introduzione di prodotto
L'accoppiamento dei soffietti usa direttamente la saldatura o il legame con pareti sottili ondulata del tubo (soffietti) con i due accoppiamenti di metà per trasmettere il moto. L'accoppiamento presenta i vantaggi della struttura semplice, piccola dimensione globale, elaborazione ed installazione conveniente ed alta accuratezza della trasmissione. Pricipalmente è utilizzato nei piccoli meccanismi del macchinario e di controllo di precisione di potere che richiedono la struttura compatta e l'alta accuratezza della trasmissione.
L'elemento elastico dell'accoppiamento dei soffietti è soffietti del metallo di precisione, che è diviso nella serie flessibile e nella serie rigida. La serie flessibile ha grande elasticità ed è usata spesso nelle micro occasioni quali i codificatori ed i sensori. La serie rigida pricipalmente è utilizzata in servomotori, nelle macchine utensili di CNC (centri di lavorazione) ed in altre occasioni.
I prodotti caratterizza
> Il materiale è lega di alluminio ed i soffietti medi è fatto di acciaio inossidabile con resistenza della corrosione eccellente
> la saldatura a laser è usata fra i soffietti e la manica dell'asse, con spazio zero di rotazione, adatto per rotazione di andata ed inversa
> la struttura dei soffietti può efficacemente compensare la deviazione radiale, angolare ed assiale
> progettato per il motore passo a passo del servomotore
> metodo di fissaggio di vite di serraggio
Parametri dei prodotti
Disegni del prodotto
Dimensioni del prodotto
| parametro di modello | diametro alesato comune d1, d2 | ΦD | L | L1 | L2 | L3 | N | F | M. | coppia di torsione della vite di chiusura (N.M) |
| GRC-16x27 | 4,5,6,6.35, 7,8 | 16 | 27 | 7,5 | 2 | 8 | 13,5 | 3 | M2.5 | 1 |
| GRC-20x32 | 5,6,6.35, 7,8,9,9.525, 10 | 20 | 32 | 7,2 | 2,8 | 12 | 18 | 3,5 | M3 | 1,5 |
| GRC-22.5x34 | 5,6,6.35, 7,8,9,9.525, 10,11,12 | 22,5 | 34 | 8,05 | 2,8 | 12,3 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-25x37 | 6,6.35, 7,8,9,9,9.525, 10,12 | 25 | 37 | 9,5 | 3 | 12 | 20,2 | 4,5 | M3 | 1,5 |
| GRC-32x42 | 8,9,9.525, 10,11,12,12.7, 14,15 | 32 | 42 | 8 | 4 | 18 | 27,2 | 5,5 | M4 | 2,5 |
| GRC-40x55 | 8,9,9.525, 10,11,12,12.7, 14,15,16,17,18,19,20 | 40 | 55 | 11,5 | 6 | 20 | 34,5 | 6,5 | M5 | 7 |
| GRC-55x72 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25 | 55 | 72 | 16,5 | 6 | 27 | 51,9 | 10 | M6 | 12 |
| GRC-65x81 | 10,11,12,12.7, 14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 65 | 81 | 19,5 | 7 | 28 | 60,5 | 10,5 | M6 | 12 |
| parametro di modello | Coppia di torsione stimata (N.M)* |
eccentricità permissibile (millimetro) * |
angolo di deviazione permissibile (°) * |
deviazione assiale permissibile (millimetro) * |
velocità massima RPM |
rigidezza di torsione statica (N.M/rad) |
momento di inerzia (Kg.M2) |
Materiale della manica dell'asse | trattamento di superficie | peso (g) |
| GRC-16x27 | 0,8 | 0,1 | 1,5 | + 0,4 -1,2 | 9400 | 150 | 8.0x10-7 | Lega di alluminio ad alta resistenza | Trattamento d'anodizzazione | 8 |
| GRC-20x32 | 1,5 | 0,15 | 2 | + 0,6 -1,8 | 7600 | 220 | 2.2x10-6 | 13 | ||
| GRC-22.5x34 | 1,8 | 0,15 | 2 | + 0,6 -1,8 | 6000 | 300 | 6.5x10-6 | 22 | ||
| GRC-25x37 | 2,0 | 0,15 | 2 | + 0,8 -1,8 | 6100 | 330 | 6.9x10-6 | 30 | ||
| GRC-32x42 | 2,5 | 0,2 | 2 | + 0,8 -2,5 | 4700 | 490 | 2.1x10-5 | 53 | ||
| GRC-40x55 | 6,4 | 0,2 | 2 | + 0,8 -2,5 | 4200 | 530 | 2.3x10-5 | 97 | ||
| GRC-55x72 | 12 | 0,2 | 2 | + 0,8 -2,5 | 3900 | 860 | 3.7x10-5 | 200 | ||
| GRC-65x81 | 18 | 0,2 | 2 | + 0,7 -2,5 | 3500 | 900 | 3.6x10-5 | 380 |
